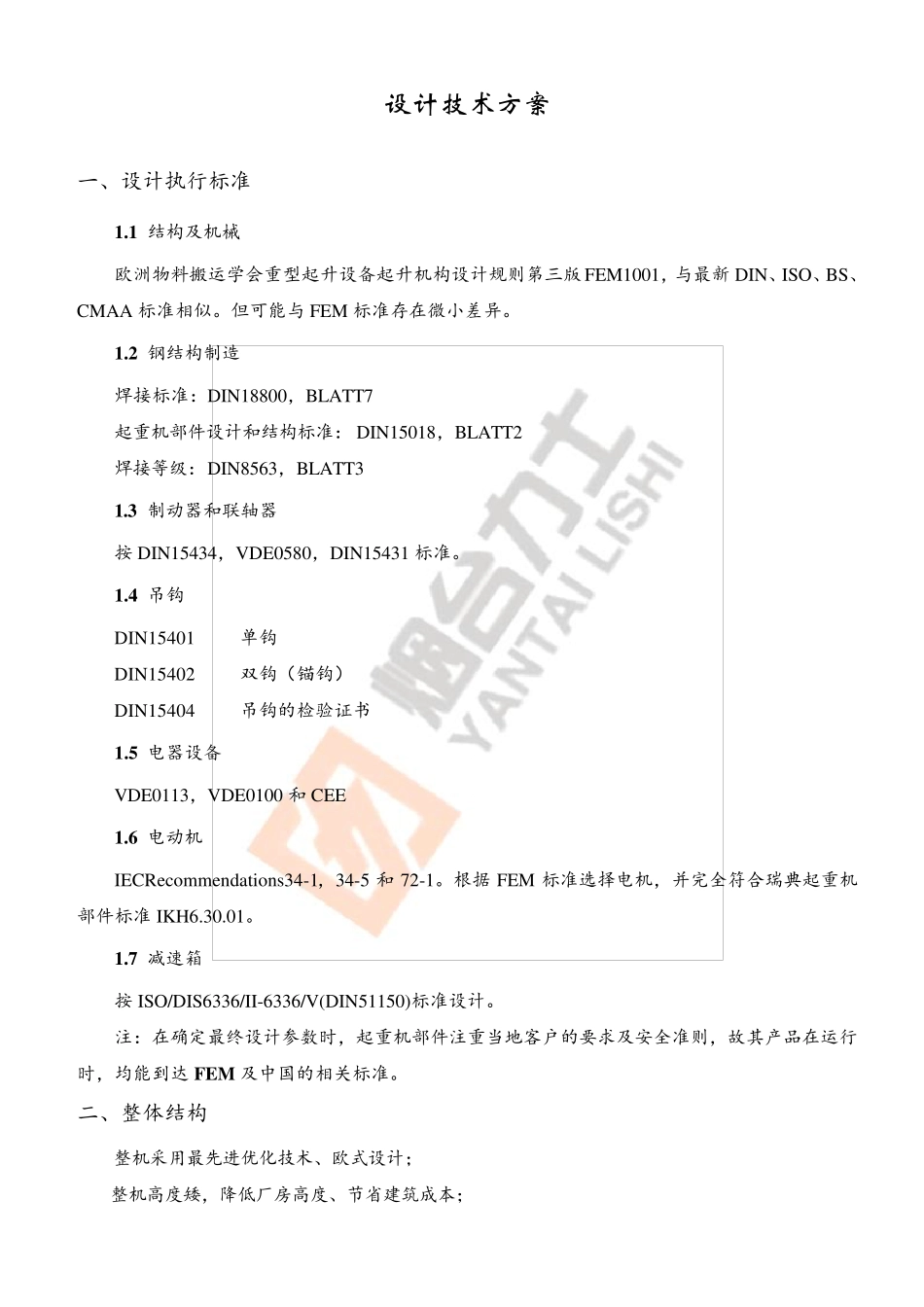

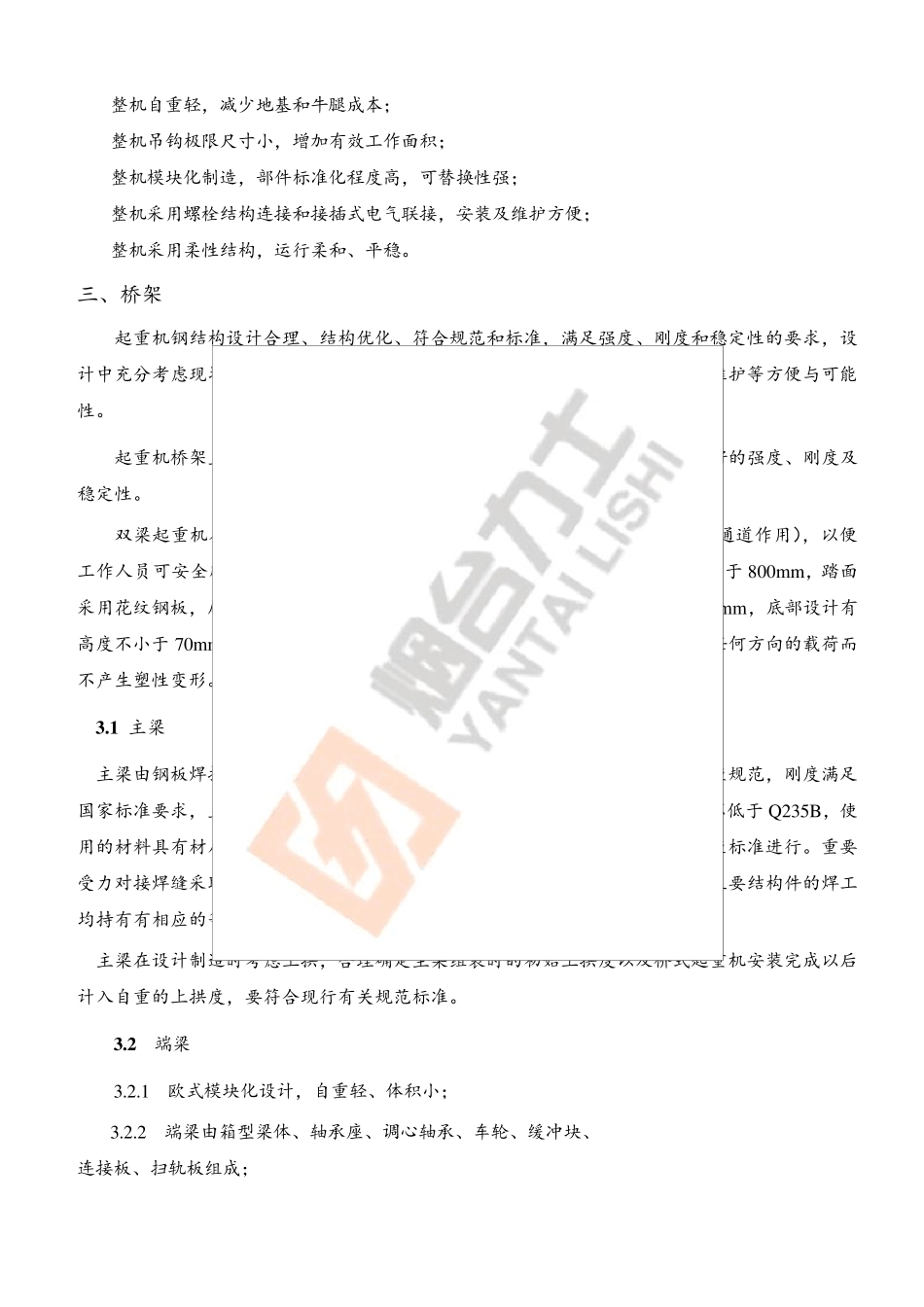

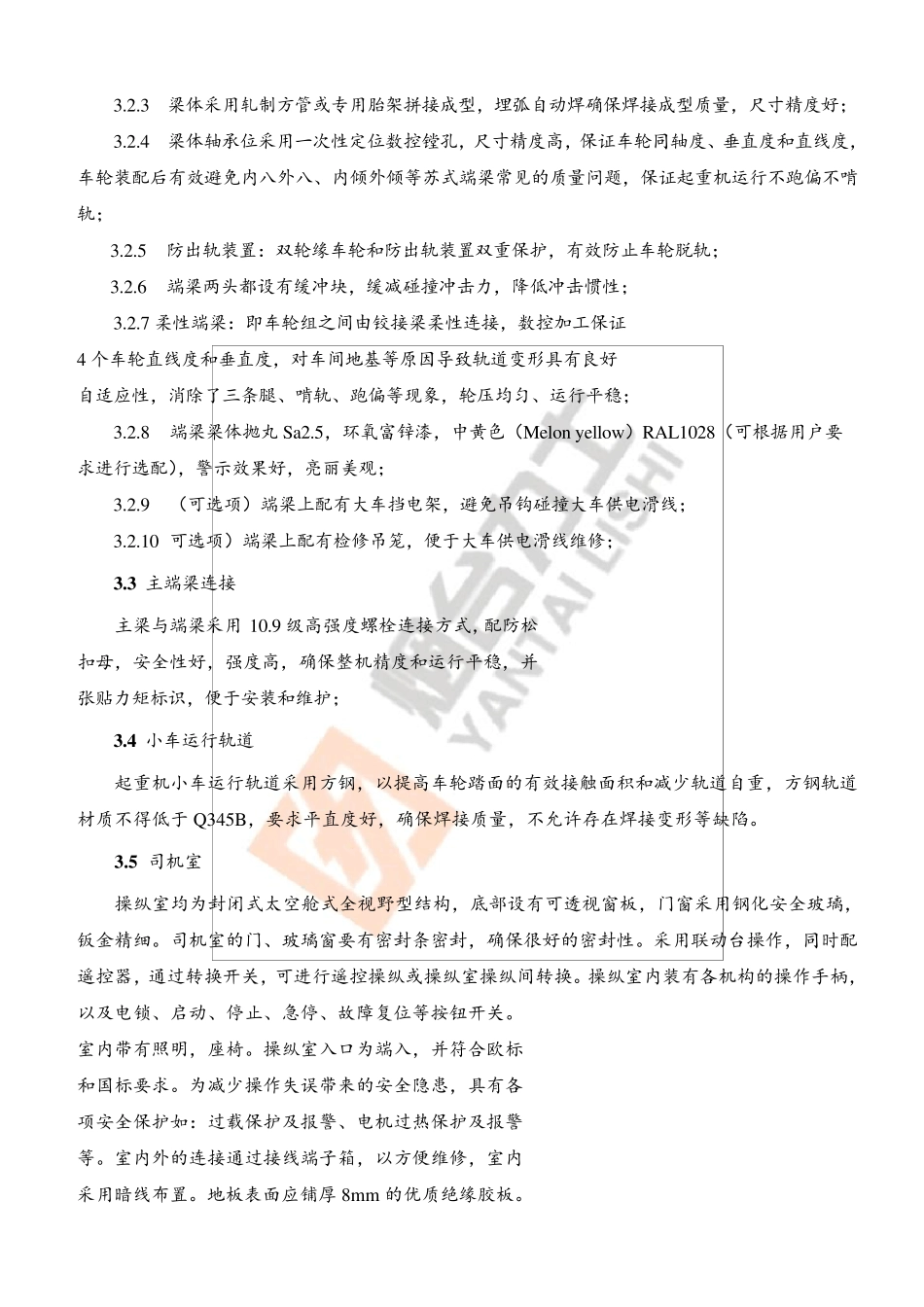

设 计 技 术 方 案 一、设计执行标准 1.1 结构及机械 欧洲物料搬运学会重型起升设备起升机构设计规则第三版FEM1001,与最新 DIN、ISO、BS、CMAA 标准相似。但可能与 FEM 标准存在微小差异。 1.2 钢结构制造 焊接标准:DIN18800,BLATT7 起重机部件设计和结构标准: DIN15018,BLATT2 焊接等级:DIN8563,BLATT3 1.3 制动器和联轴器 按 DIN15434,VDE0580,DIN15431 标准。 1.4 吊钩 DIN15401 单钩 DIN15402 双钩(锚钩) DIN15404 吊钩的检验证书 1.5 电器设备 VDE0113,VDE0100 和 CEE 1.6 电动机 IECRecommendations34-1,34-5 和 72-1。根据 FEM 标准选择电机,并完全符合瑞典起重机部件标准 IKH6.30.01。 1.7 减速箱 按 ISO/DIS6336/II-6336/V(DIN51150)标准设计。 注:在确定最终设计参数时,起重机部件注重当地客户的要求及安全准则,故其产品在运行时,均能到达 FEM 及中国的相关标准。 二、整体结构 整机采用最先进优化技术、欧式设计; 整机高度矮,降低厂房高度、节省建筑成本; 整机自重轻,减少地基和牛腿成本; 整机吊钩极限尺寸小,增加有效工作面积; 整机模块化制造,部件标准化程度高,可替换性强; 整机采用螺栓结构连接和接插式电气联接,安装及维护方便; 整机采用柔性结构,运行柔和、平稳。 三、桥架 起重机钢结构设计合理、结构优化、符合规范和标准,满足强度、刚度和稳定性的要求,设计中充分考虑现场的工作环境。钢结构的设计满足制造、检查、运输、安装和维护等方便与可能性。 起重机桥架主要由主梁、端梁等组成。主、端梁均采用箱形结构,具有良好的强度、刚度及稳定性。 双梁起重机在沿主梁方向的主电控箱一侧设有安全、方便的维修平台(兼通道作用),以便工作人员可安全顺利地进入各检修部位,并且有足够的作业空间。通道宽度不小于 800m m ,踏面采用花纹钢板,厚度不小于 3m m 。在走道旁设置有栏杆,栏杆高度不低于 1000m m ,底部设计有高度不小于 70m m 的围护板,栏杆上任何一处都应能承受 1KN(100kgf)来自任何方向的载荷而不产生塑性变形。 3 .1 主梁 主梁由钢板焊接成型,主梁腹板应整体下料成拱形。钢板材料符合国家的相应规范,刚度满足国家标准要求,主要钢结构材料具有良好的焊接工艺性,主要钢结构材料采用不低于 Q235B,使用的材料具有材质报告及相应的合格证书。钢结构的制造、焊接、检验应按相应标准进行。...
