欧盟、美、日各常见电器的电路符号VIP专享

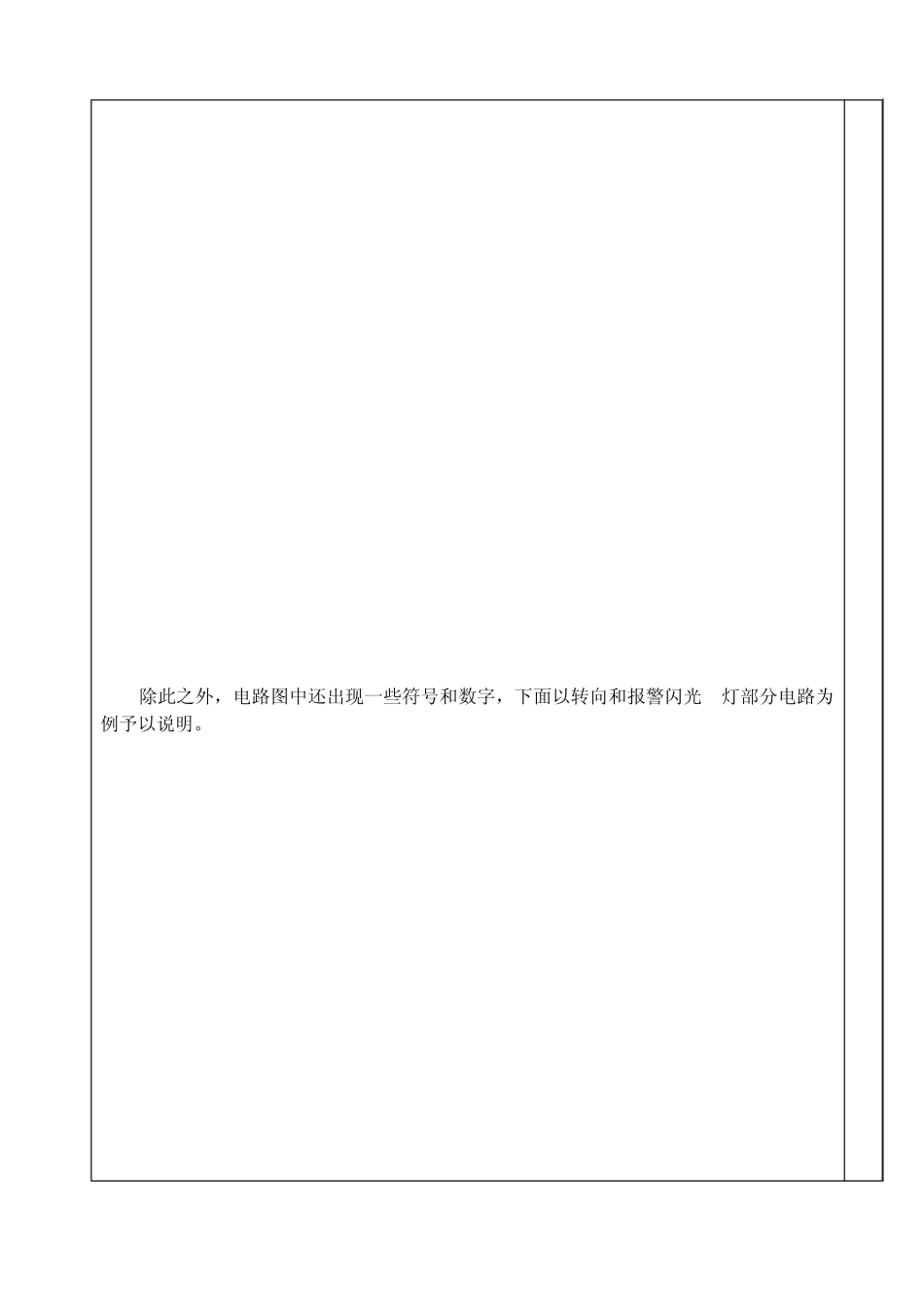

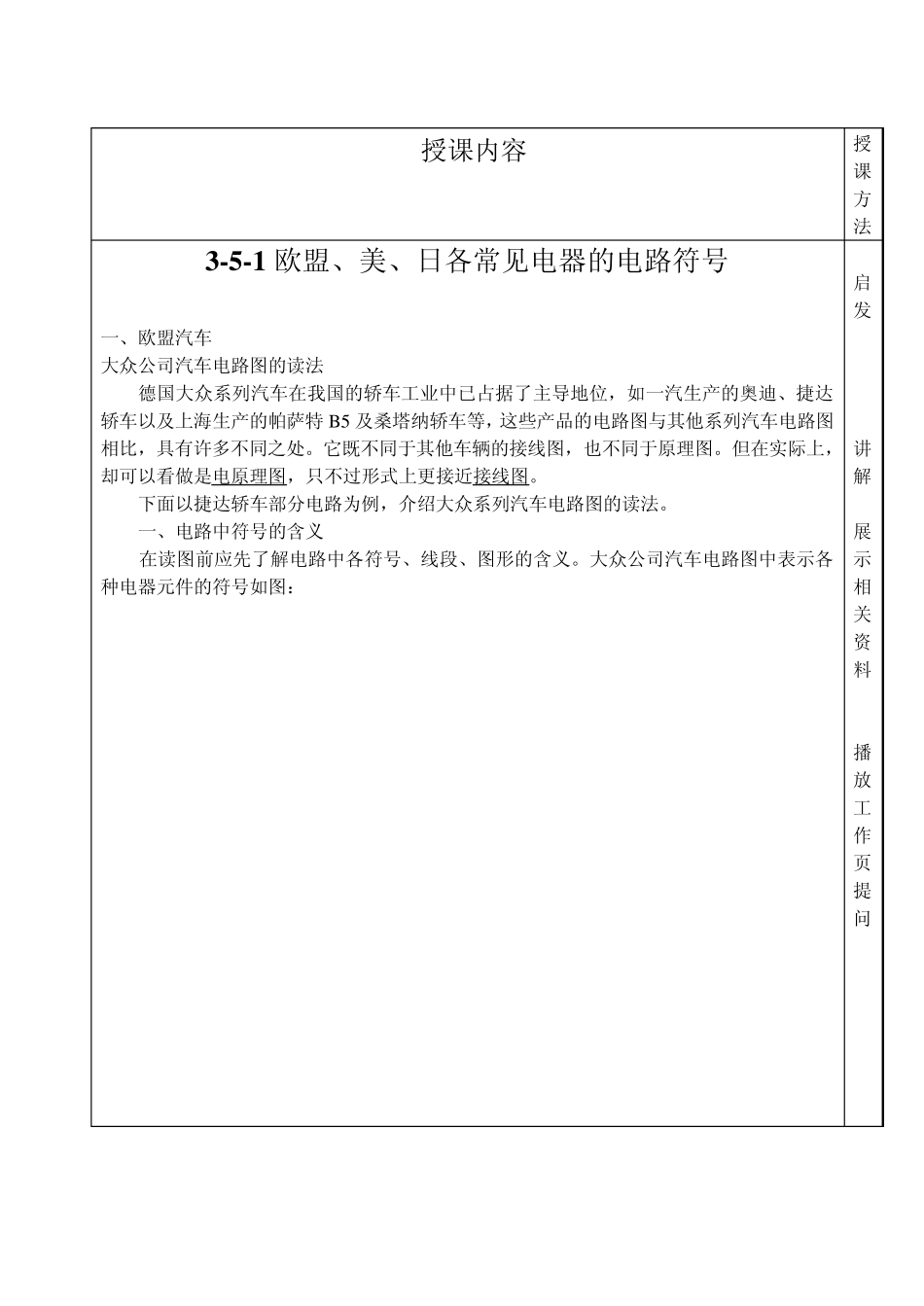

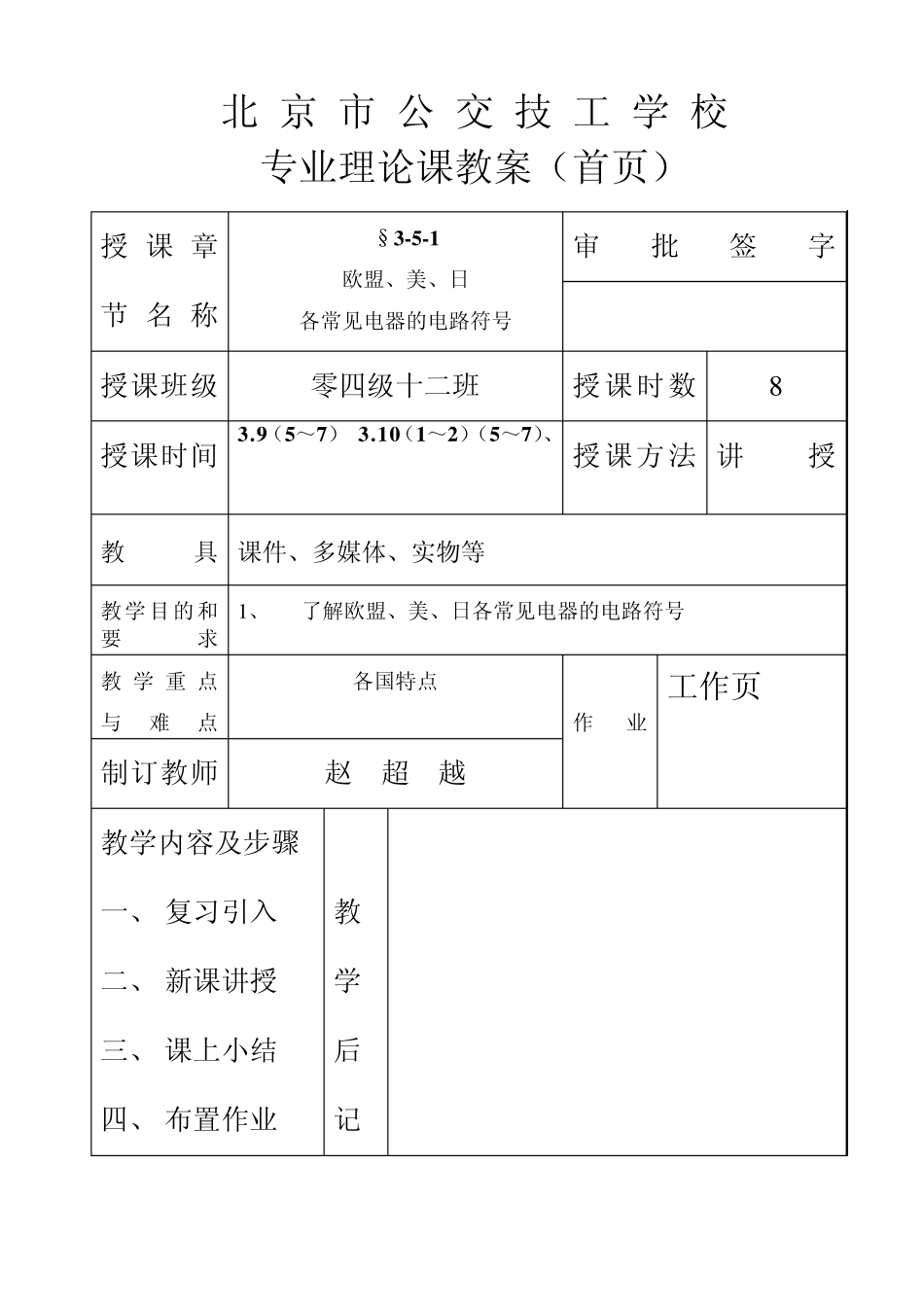

北 京 市 公 交 技 工 学 校 专业理论课教案（首页） 授课章 节名称 §3 -5 -1 欧盟、美、日 各常见电器的电路符号 审批签字 授课班级 零四级十二班 授课时数 8 授课时间 3 .9（5 ～7 ） 3 .1 0（1 ～2 ）（5 ～7 ）、 授课方法 讲授 教具 课件、多媒体、实物等 教学目的和要求 1 、 了解欧盟、美、日各常见电器的电路符号 教学重 点 与难点 各国特点 作业 工作页 制订教师 赵 超 越 教学内容及步骤 一、 复习引入 二、 新课讲授 三、 课上小结 四、 布置作业 教 学 后 记 授课内容 授课 方法 3 -5 -1 欧盟、美、日各常见电器的电路符号 一、欧盟汽车 大众公司汽车电路图的读法 德国大众系列汽车在我国的轿车工业中已占据了主导地位，如一汽生产的奥迪、捷达轿车以及上海生产的帕萨特 B 5 及桑塔纳轿车等，这些产品的电路图与其他系列汽车电路图相比，具有许多不同之处。它既不同于其他车辆的接线图，也不同于原理图。但在实际上，却可以看做是电原理图，只不过形式上更接近接线图。 下面以捷达轿车部分电路为例，介绍大众系列汽车电路图的读法。 一、电路中符号的含义 在读图前应先了解电路中各符号、线段、图形的含义。大众公司汽车电路图中表示各种电器元件的符号如图： 启发 讲解 展示相关资料 播放工作页提问 除此之外，电路图中还出现一些符号和数字，下面以转向和报警闪光 灯部分电路为例予以说明。 图中各符号的意义为： 1——继电器位置号，表明继电器在中央配电盒上的位置。 2——中央配电盒上的继电器或控制器符号，在说明中可以找到它的名称。 3——熔断器符号。例如：熔断器座上的19 号熔断器(10A)。 4——中央配电盒上的插接件符号。例如：3／49a，3：中央配电盒上 12 号继电器的3号插孔；49a：继电器／控制器上的49a插头。 5——中央配电盒上的连接件符号。指出一个带线束的多孔或单孔插头的位置。例如： A13 为多孔插头 A 的13 号触点。 6——导线截面积，单位：m m 2。 7——导线颜色。此缩写是线色代码，线路图旁注有说明。 8——白色线上印刷的标记号，用于区分一根线束中的不同白色线。 9——接线柱符号，可在零件图上找到标记。 10—故障诊断程序用的检测点。在插图或线路图中可找到同样的黑色圆内的数字，用于故障诊断程序。 11——线路标记。此处为报警灯开关。 12—零件符号。说明中，可以找到零件名称。...
