正弦交流电教案

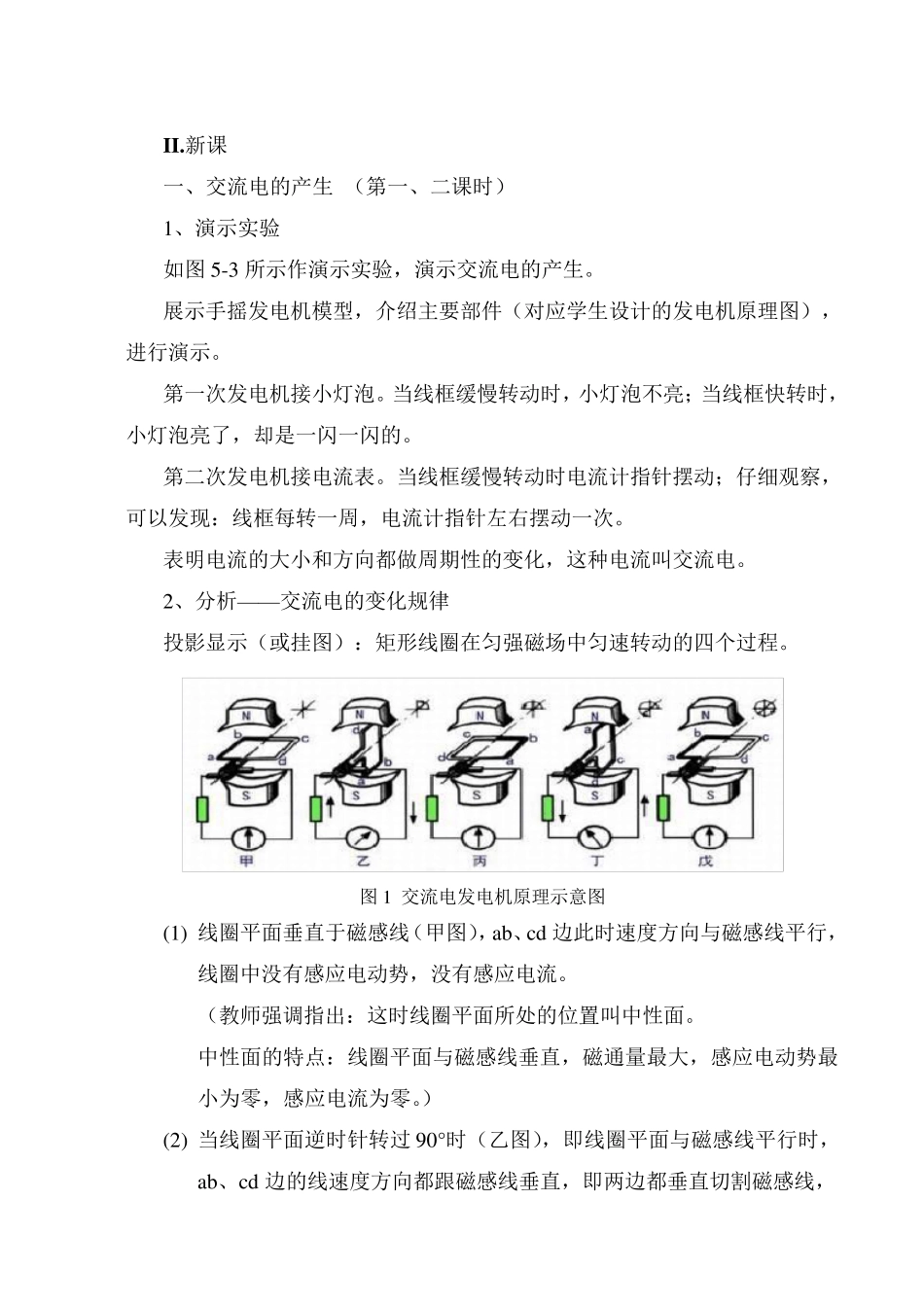

课题：正弦交流电的基本概念 一、教学目标 1 、了解正弦交流电的产生。 2 、理解正弦量解析式、波形图、三要素、有效值、相位、相位差的概念。 3 、掌握正弦量的周期、频率、角频率的关系掌握同频率正弦量的相位比较。 二、教学重点、难点分析 重点： 1 、分析交流电产生的物理过程。使同学了解线圈在磁场中旋转一周的时间内，电流的大小及方向是怎样变化的。 2 、掌握正弦量的周期、频率、角频率的关系，掌握同频率正弦量的相位比较。 3 、交流电有效值的概念。 难点： 1 、交流电的有效值。 三、教具 手摇发电机模型、电流表、小灯泡。 电化教学设备。 四、教学方法 讲授法，多媒体课件。 五、课时计划：4 课时 六、教学过程 Ⅰ.知识回顾 提问：什么条件下会产生感应电流？根据电磁感应的知识，设计一个发电机模型。 学生设计：让矩形线框在匀强磁场中匀速转动。 II.新课 一、交流电的产生 （第一、二课时） 1、演示实验 如图 5-3 所示作演示实验，演示交流电的产生。 展示手摇发电机模型，介绍主要部件（对应学生设计的发电机原理图），进行演示。 第一次发电机接小灯泡。当线框缓慢转动时，小灯泡不亮；当线框快转时，小灯泡亮了，却是一闪一闪的。 第二次发电机接电流表。当线框缓慢转动时电流计指针摆动；仔细观察，可以发现：线框每转一周，电流计指针左右摆动一次。 表明电流的大小和方向都做周期性的变化，这种电流叫交流电。 2、分析——交流电的变化规律 投影显示（或挂图）：矩形线圈在匀强磁场中匀速转动的四个过程。 (1) 线圈平面垂直于磁感线（甲图），ab、cd 边此时速度方向与磁感线平行，线圈中没有感应电动势，没有感应电流。 （教师强调指出：这时线圈平面所处的位置叫中性面。 中性面的特点：线圈平面与磁感线垂直，磁通量最大，感应电动势最小为零，感应电流为零。） (2) 当线圈平面逆时针转过 90°时（乙图），即线圈平面与磁感线平行时，ab、cd 边的线速度方向都跟磁感线垂直，即两边都垂直切割磁感线，图 1 交流电发电机原理示意图 这时感应电动势最大，线圈中的感应电流也最大。 (3) 再转过90°时（丙图），线圈又处于中性面位置，线圈中没有感应电动势。 (4) 当线圈再转过90°时，处于图（丁）位置，ab、cd 边的瞬时速度方向，跟线圈经过图（乙）位置时的速度方向相反，产生的感应电动势方向也跟在（图乙）位置相反。 (5) 再转过90°线圈处于起始位置（戊...
