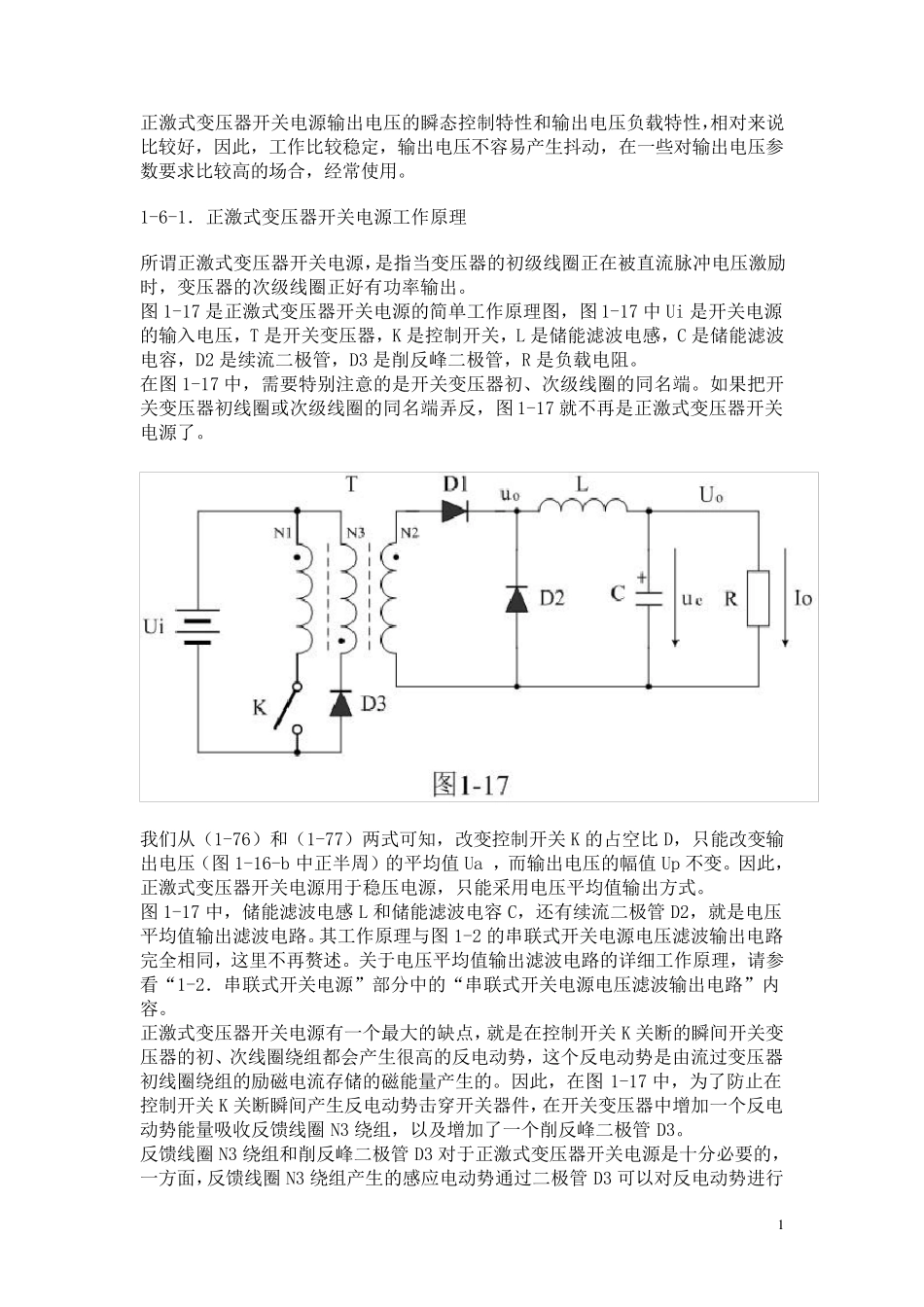

1 正 激 式 变 压 器 开 关 电 源 输 出 电 压 的 瞬 态 控 制 特 性 和 输 出 电 压 负 载 特 性 ，相 对 来 说比 较 好 ， 因 此 ， 工 作 比 较 稳 定 ， 输 出 电 压 不 容 易 产 生 抖 动 ， 在 一 些 对 输 出 电 压 参数 要 求 比 较 高 的 场 合 ， 经 常 使 用 。 1-6-1． 正 激 式 变 压 器 开 关 电 源 工 作 原 理 所 谓 正 激 式 变 压 器 开 关 电 源 ，是 指 当 变 压 器 的 初 级 线 圈 正 在 被 直 流 脉 冲 电 压 激 励时 ， 变 压 器 的 次 级 线 圈 正 好 有 功 率 输 出 。 图 1-17 是 正 激 式 变 压 器 开 关 电 源 的 简 单 工 作 原 理 图 ， 图 1-17 中 Ui 是 开 关 电 源的 输 入 电 压 ， T 是 开 关 变 压 器 ， K 是 控 制 开 关 ， L 是 储 能 滤 波 电 感 ， C 是 储 能 滤 波电 容 ， D2 是 续 流 二 极 管 ， D3 是 削 反 峰 二 极 管 ， R 是 负 载 电 阻 。 在 图 1-17 中 ， 需 要 特 别 注 意 的 是 开 关 变 压 器 初 、 次 级 线 圈 的 同 名 端 。 如 果 把 开关 变 压 器 初 线 圈 或 次 级 线 圈 的 同 名 端 弄 反 ， 图 1-17 就 不 再 是 正 激 式 变 压 器 开 关电 源 了 。 我 们 从 （ 1-76） 和 （ 1-77） 两 式 可 知 ， 改 变 控 制 开 关 K 的 占 空 比 D， 只 能 改 变 输出 电 压 （ 图 1-16-b 中 正 半 周） 的 平均值Ua ， 而输 出 电 压 的 幅值Up 不 变 。 因 此 ，正 激 式 变 压 器 开 关 电 源 用 于稳 压 电 源 ， 只 能 采用 电 压 平均值输 出 方式 。 图 1-17 中 ， 储 能 滤 波 电 感 L 和 储 能 滤 波 电 容 C， 还有 续 流 二 极 管 D2， 就 是 电 压平均值输 出 滤 波 电 路。其工 作 原 理 与图 1-2 的 串联式 开 关 电 源 电 压 滤 波 输 出 电 路完全相 同 ， 这里不 再 赘述。 关 于电 压 平均值输 出 滤 波 电 路的 详细工 作 原 理 ， 请参看“1-2． 串联式 开 关 电 ...
