步科触摸屏MT4300C

步科触摸屏MT4300C_第1页
1/10
步科触摸屏MT4300C_第2页
2/10
步科触摸屏MT4300C_第3页
3/10

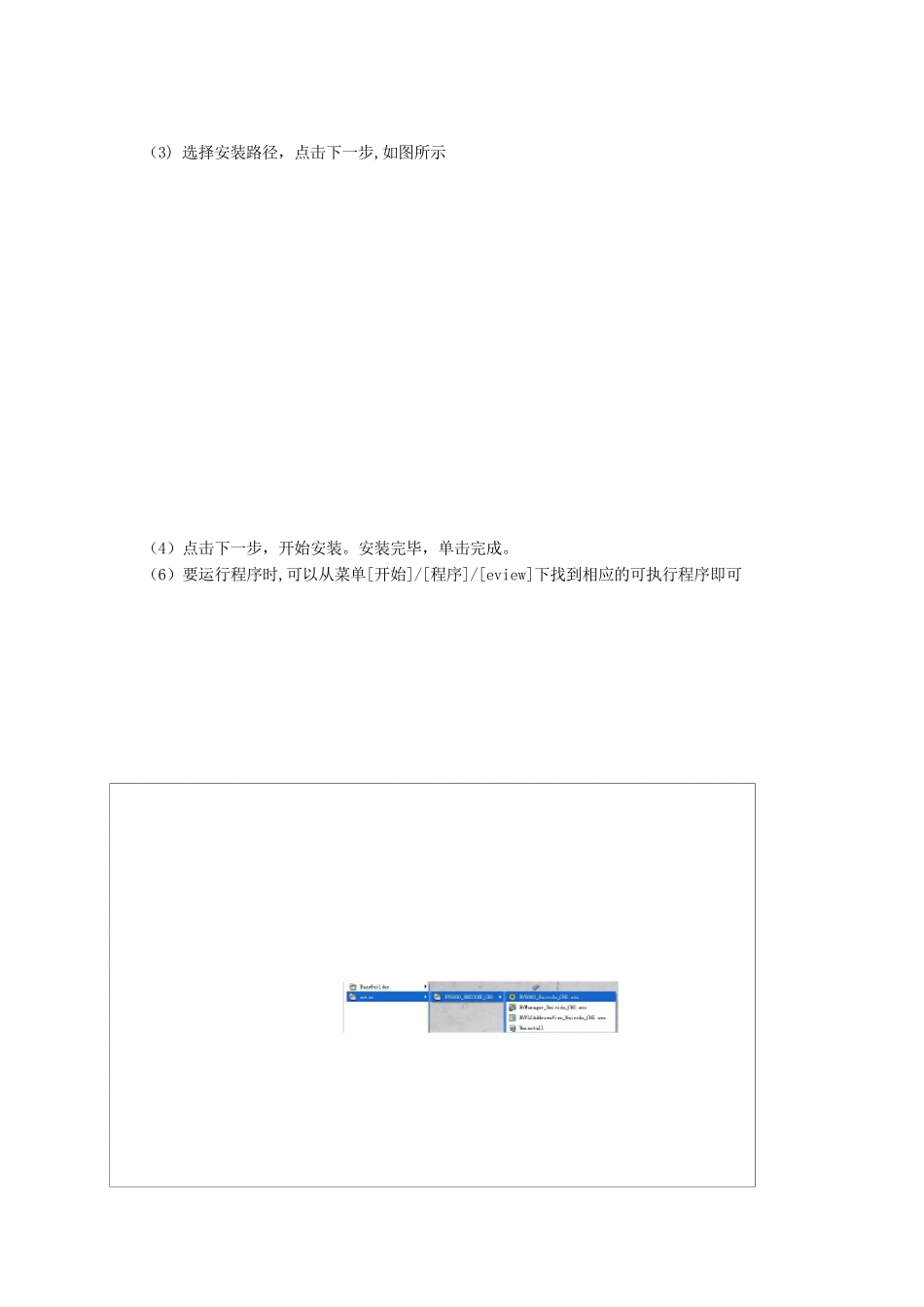

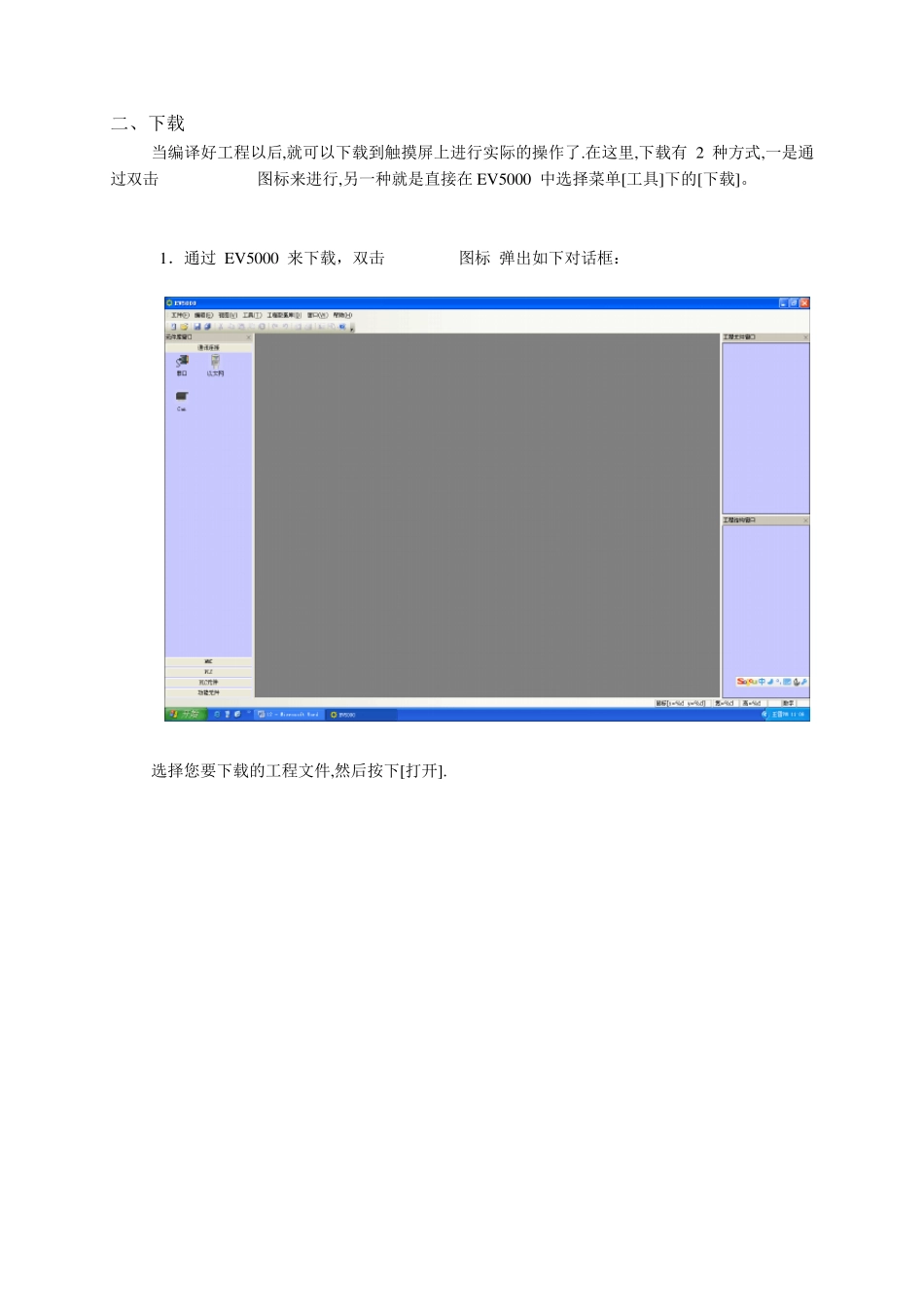

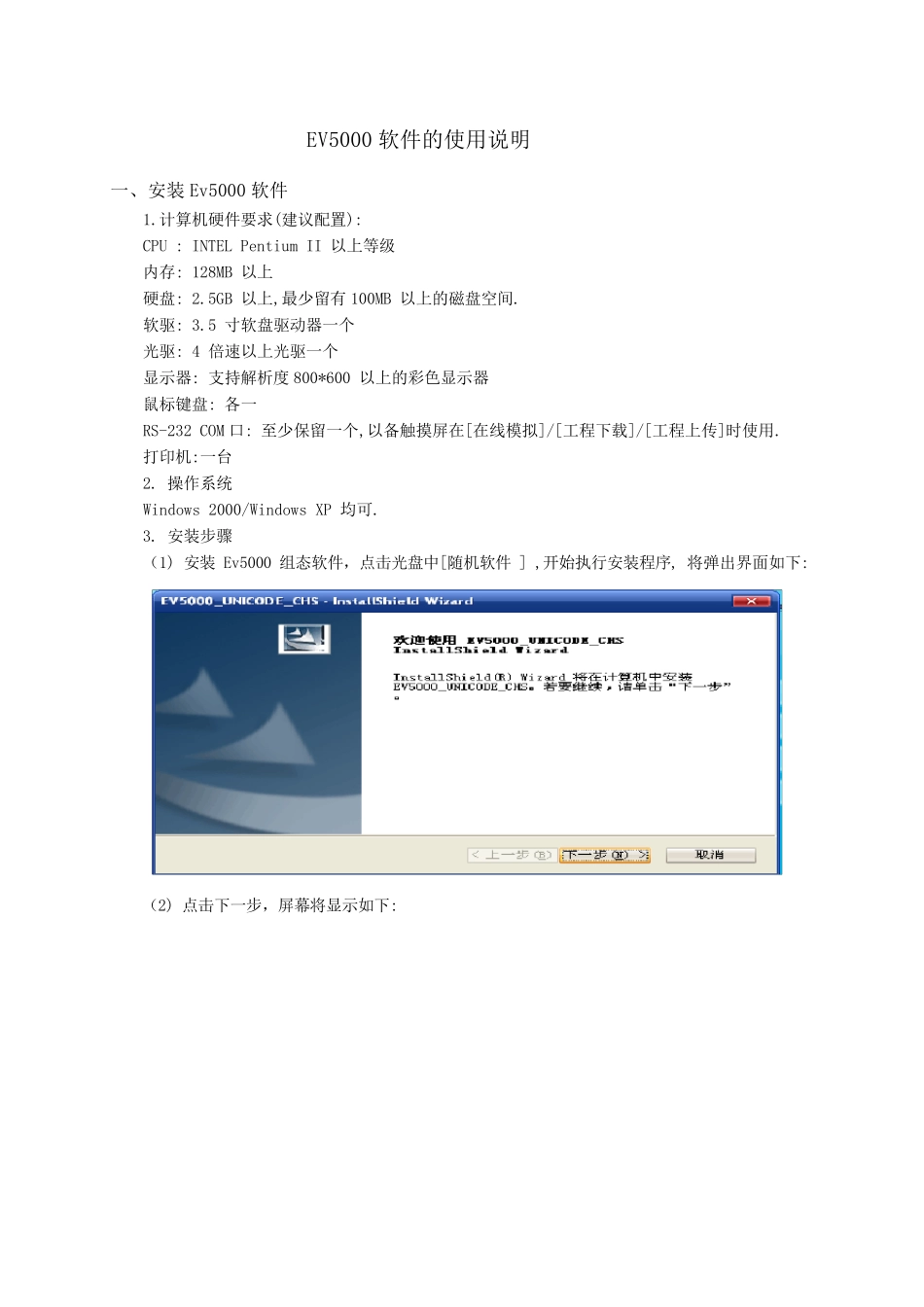

EV5000 软件的使用说明 一、安装 Ev5000 软件 1.计算机硬件要求(建议配置): CPU : INTEL Pentium II 以上等级 内存: 128MB 以上 硬盘: 2.5GB 以上,最少留有 100MB 以上的磁盘空间. 软驱: 3.5 寸软盘驱动器一个 光驱: 4 倍速以上光驱一个 显示器: 支持解析度 800*600 以上的彩色显示器 鼠标键盘: 各一 RS-232 COM 口: 至少保留一个,以备触摸屏在[在线模拟]/[工程下载]/[工程上传]时使用. 打印机:一台 2. 操作系统 Windows 2000/Windows XP 均可. 3. 安装步骤 (1) 安装 Ev5000 组态软件,点击光盘中[随机软件 ] ,开始执行安装程序, 将弹出界面如下: (2) 点击下一步,屏幕将显示如下: (3) 选择安装路径,点击下一步,如图所示 (4)点击下一步,开始安装。安装完毕,单击完成。 (6)要运行程序时,可以从菜单[开始]/[程序]/[eview]下找到相应的可执行程序即可 或双击桌面上 图标,可进入软件。 二、下载 当编译好工程以后,就可以下载到触摸屏上进行实际的操作了.在这里,下载有 2 种方式,一是通过双击 图标来进行,另一种就是直接在 EV5000 中选择菜单[工具]下的[下载]。 1.通过 EV5000 来下载,双击 图标 弹出如下对话框: 选择您要下载的工程文件,然后按下[打开]. 点击[工具],弹出如下对话框: 点击[设置选项],进行下载通信参数设置,弹出如下对话框: 设置完下载通信参数后,点击[工具]下的[下载],弹出如下对话框: 点击[下载],弹出如下对话框: 下载完毕,按下[确定],该程序就可以在触摸屏上运行了. 2.通过 EVManager来下载 双击 EVManager 图标 ,弹出如下对话框: 选择[下载处理],点击[设置],进行相应的通信参数设置,弹出如下对话框: 设好相应的通信参数,按下[下载用户数据包],弹出如下对话框: 选择您想下载的文件的[.p k g ]格式文件,或者对当前您正在编辑的文件, 点击[下载],弹出如下对话框: 完成后按下[确定],这样就完成了一个工程的下载,程序就可以运行该程序了。 三、上传 我们可以把触摸屏中的程序上传到计算机中,然后再把这个程序在计算机里模拟或者下载到其它的触摸屏中运行.但是上传的文件为 [.p k g ]文件,这种文件是不能再通过 Ev 5000 来进行编辑的.在EV5000 中是不能执行[上传]操作的,必须 双击 图标来上传程序 选择上载处理,设置好相应的通信参数,按下[上传用户数据包],弹出如下对话框: 单击[确定],弹出如下对话框: 输入您给该程序指定的文件名,按下[保存],弹出如下对话框: 输入[上传密码],默认值为888888,点击[OK]就可以上传了。 上传完毕按下[确定],然后到相应的位置找到该文件再下载到别的触摸屏中或进行在线模拟操作即可.
