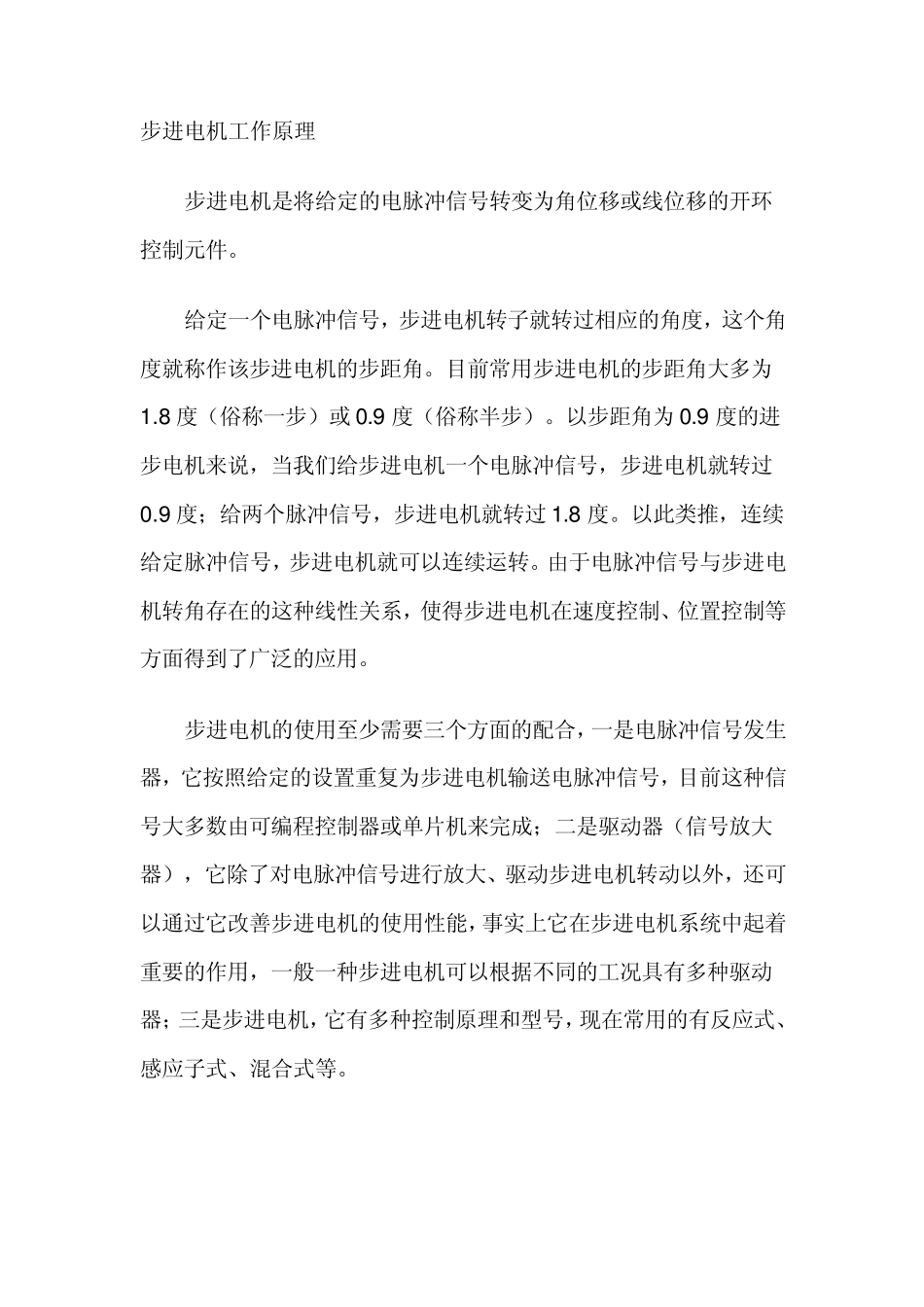

步进电机工作原理 步进电机是将给定的电脉冲信号转变为角位移或线位移的开环控制元件。 给定一个电脉冲信号,步进电机转子就转过相应的角度,这个角度就称作该步进电机的步距角。目前常用步进电机的步距角大多为1 .8 度(俗称一步)或0 .9 度(俗称半步)。以步距角为0 .9 度的进步电机来说,当我们给步进电机一个电脉冲信号,步进电机就转过0 .9 度;给两个脉冲信号,步进电机就转过1 .8 度。以此类推,连续给定脉冲信号,步进电机就可以连续运转。由于电脉冲信号与步进电机转角存在的这种线性关系,使得步进电机在速度控制、位置控制等方面得到了广泛的应用。 步进电机的使用至少需要三个方面的配合,一是电脉冲信号发生器,它按照给定的设置重复为步进电机输送电脉冲信号,目前这种信号大多数由可编程控制器或单片机来完成;二是驱动器(信号放大器),它除了对电脉冲信号进行放大、驱动步进电机转动以外,还可以通过它改善步进电机的使用性能,事实上它在步进电机系统中起着重要的作用,一般一种步进电机可以根据不同的工况具有多种驱动器;三是步进电机,它有多种控制原理和型号,现在常用的有反应式、感应子式、混合式等。 步进电机的速度控制是通过输入的脉冲频率快慢实现的。当发生脉冲的频率减小时,步进电机的速度就下降;当频率增加时,速度就加快。还可以通过频率的改变而提高步进电机的速度或位置精度。 步进电机的位置控制是靠给定的脉冲数量控制的。给定一个脉冲,转过一个步距角,当停止的位置确定以后,也就决定了步进电机需要给定的脉冲数。在包装机控制中,给定脉冲数的多少,还与机构的参数有关,例如螺杆的直径等。 在包装机械中,很多情况下需要控制执行机构的运行速度和运行位置,以前都是通过机械或其它方式来完成的,机构复杂、调节不易。改用步进电机后,不仅能使包装机械结构变得简单、调节方便、可靠性增加,而且粗度会得到很大提高。 步进电机的应用 随着新材料、新技术的发展及电子技术和计算机的应用, 步进电动机及驱动器的研制和发展进入了新阶段。步进电机除了结构简单、使用维护方便、工作可靠, 在精度高等特点。还有下列优点: ①步距值不受各种干扰因素的影响。转子运动的速度主要取决于脉冲信号的频率。转子运动的总位移量则取决于总的脉冲信号数。②误差不积累。步进电动机每走一步所转过的角度与理论步距值之间总有一定的误差, 走任意步数以后, 也总有一定的误差。但每转一圈的累积...
