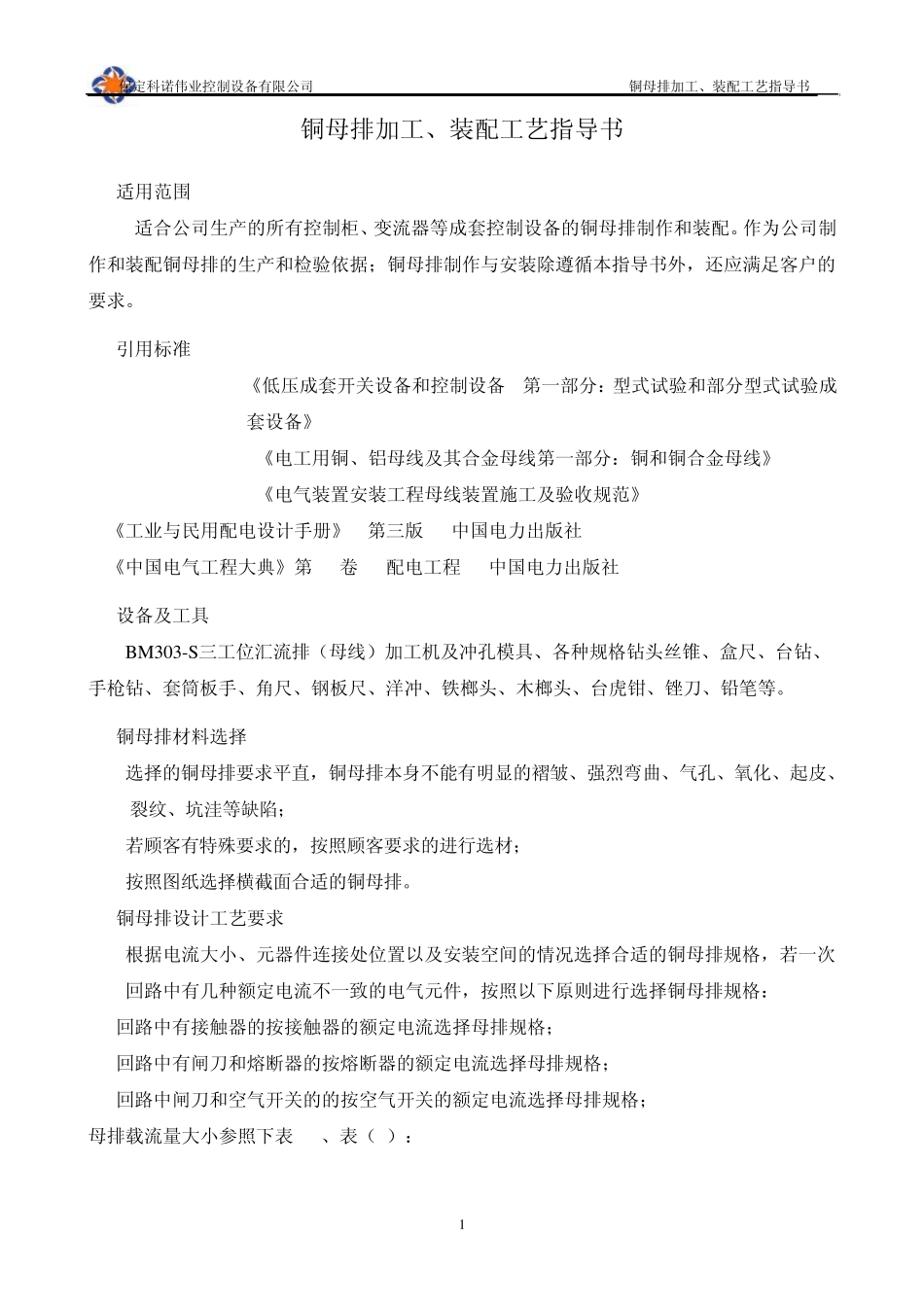

保定科诺伟业控制设备有限公司 铜母排加工、装配工艺指导书 1 铜母排加工、装配工艺指导书 1. 适用范围 适合公司生产的所有控制柜、变流器等成套控制设备的铜母排制作和装配。作为公司制作和装配铜母排的生产和检验依据；铜母排制作与安装除遵循本指导书外，还应满足客户的要求。 2. 引用标准 GB7251.1-2005 《低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备》 GB 5585.1-2005 《电工用铜、铝母线及其合金母线第一部分：铜和铜合金母线》 GBJ 149-1990 《电气装置安装工程母线装置施工及验收规范》 《工业与民用配电设计手册》 第三版 中国电力出版社 《中国电气工程大典》第 11卷 配电工程 中国电力出版社 3. 设备及工具 BM303-S三工位汇流排（母线）加工机及冲孔模具、各种规格钻头丝锥、盒尺、台钻、手枪钻、套筒板手、角尺、钢板尺、洋冲、铁榔头、木榔头、台虎钳、锉刀、铅笔等。 4. 铜母排材料选择 3.1 选择的铜母排要求平直，铜母排本身不能有明显的褶皱、强烈弯曲、气孔、氧化、起皮、裂纹、坑洼等缺陷； 3.2 若顾客有特殊要求的，按照顾客要求的进行选材； 3.3 按照图纸选择横截面合适的铜母排。 5. 铜母排设计工艺要求 5.1 根据电流大小、元器件连接处位置以及安装空间的情况选择合适的铜母排规格，若一次回路中有几种额定电流不一致的电气元件，按照以下原则进行选择铜母排规格： 1) 回路中有接触器的按接触器的额定电流选择母排规格； 2) 回路中有闸刀和熔断器的按熔断器的额定电流选择母排规格； 3) 回路中闸刀和空气开关的的按空气开关的额定电流选择母排规格； 母排载流量大小参照下表(1)、表（2）： 保定科诺伟业控制设备有限公司 铜母排加工、装配工艺指导书 2 单片矩形铜母排载流量表（1） 序号 规格 交流 直流 25℃ 30℃ 35℃ 40℃ 25℃ 30℃ 35℃ 40℃ 1 3×15 210 197 185 170 210 197 185 170 2 3×20 275 258 242 223 275 258 242 223 3 3×25 340 320 299 276 340 320 299 276 4 3×30 405 380 356 328 405 380 356 328 5 4×30 475 446 418 385 475 446 418 385 6 4×40 625 587 550 506 625 587 550 506 7 5×25 475 446 418 385 477 449 420 387 8 5×30 540 507 475 437 543 508 475 438 9 5×40 700 659 615 567 705 664 620 571...
