民用建筑电气设计规范低压配电

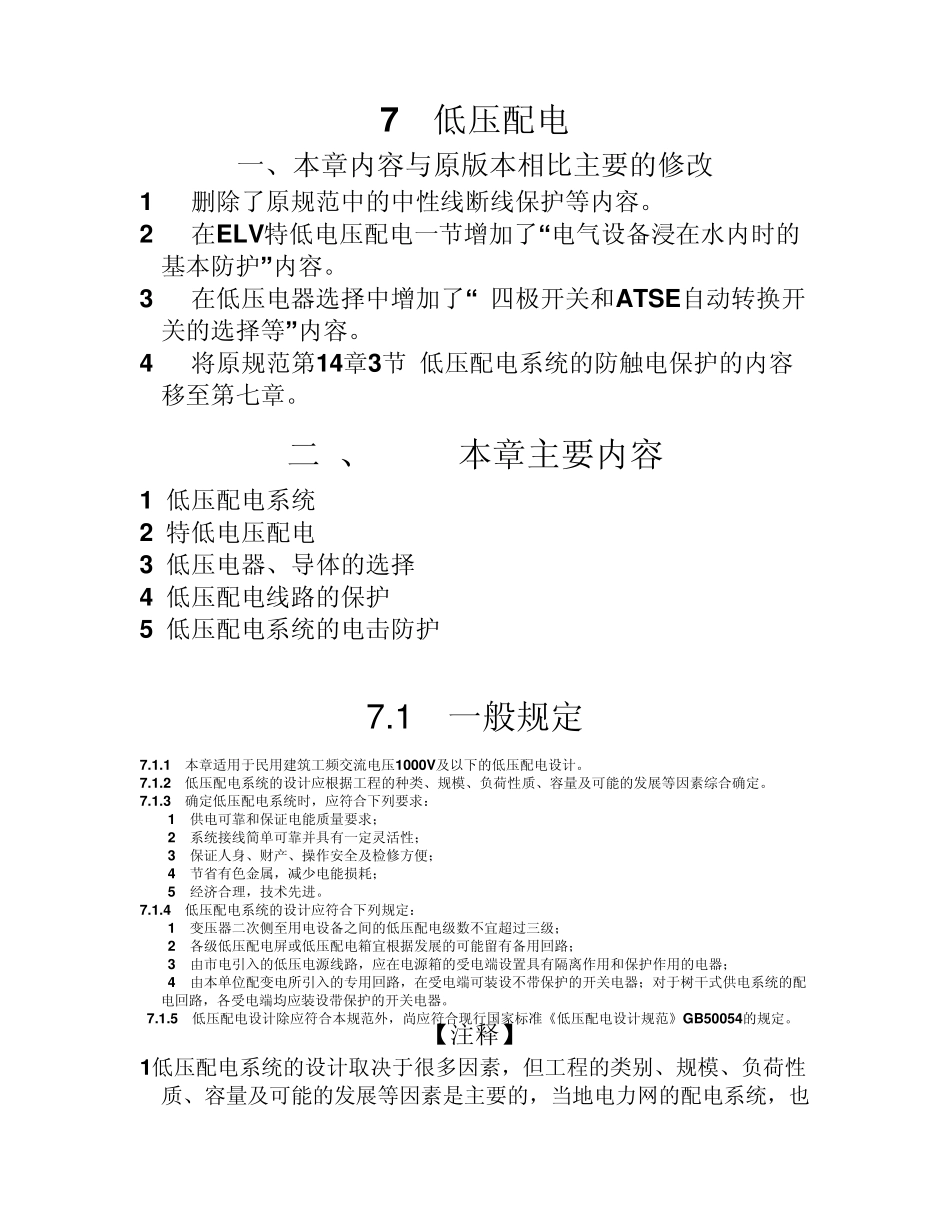

7 低压配电 一、本章内容与原版本相比主要的修改 1 删除了原规范中的中性线断线保护等内容。 2 在ELV特低电压配电一节增加了“电气设备浸在水内时的基本防护”内容。 3 在低压电器选择中增加了“ 四极开关和ATSE自动转换开关的选择等”内容。 4 将原规范第14章3节 低压配电系统的防触电保护的内容移至第七章。 二 、 本章主要内容 1 低压配电系统 2 特低电压配电 3 低压电器、导体的选择 4 低压配电线路的保护 5 低压配电系统的电击防护 7 .1 一般规定 7.1.1 本章适用于民用建筑工频交流电压1000V及以下的低压配电设计。 7.1.2 低压配电系统的设计应根据工程的种类、规模、负荷性质、容量及可能的发展等因素综合确定。 7.1.3 确定低压配电系统时，应符合下列要求： 1 供电可靠和保证电能质量要求； 2 系统接线简单可靠并具有一定灵活性； 3 保证人身、财产、操作安全及检修方便； 4 节省有色金属，减少电能损耗； 5 经济合理，技术先进。 7.1.4 低压配电系统的设计应符合下列规定： 1 变压器二次侧至用电设备之间的低压配电级数不宜超过三级； 2 各级低压配电屏或低压配电箱宜根据发展的可能留有备用回路； 3 由市电引入的低压电源线路，应在电源箱的受电端设置具有隔离作用和保护作用的电器； 4 由本单位配变电所引入的专用回路，在受电端可装设不带保护的开关电器；对于树干式供电系统的配电回路，各受电端均应装设带保护的开关电器。 7.1.5 低压配电设计除应符合本规范外，尚应符合现行国家标准《低压配电设计规范》GB50054的规定。 【注释】 1低压配电系统的设计取决于很多因素，但工程的类别、规模、负荷性质、容量及可能的发展等因素是主要的，当地电力网的配电系统，也是重要因素。 2保证供电可靠和电能质量要求 是必须的。 3低压配电系统的设计，应体现以人为本的精神，保证人身安全是第一重要的，这与以前配电设计把设备的安全和正常运行放在第一位的设计理念是不相同的。为了保证人身安全，在设计时，应加设一些设施和保护。 4低压配电系统的配电级数不宜超过三级。在实际工程设计中配电级数多，不利于保护装置的整定及选择性。 5各级低压配电屏或低压配电箱均应根据发展的可能留有备用回路。备用回路的数量一般不宜小于总回路的25% ，容量作为工作回路的备用与其相同，发展用按预留容量定。 7.2 低压配电系统 7.2.1 多层公共建筑及住宅的低压配电系统应符合下列规...
