民用建筑电气设计规范配电线路布线系统

民用建筑电气设计规范配电线路布线系统_第1页
1/11

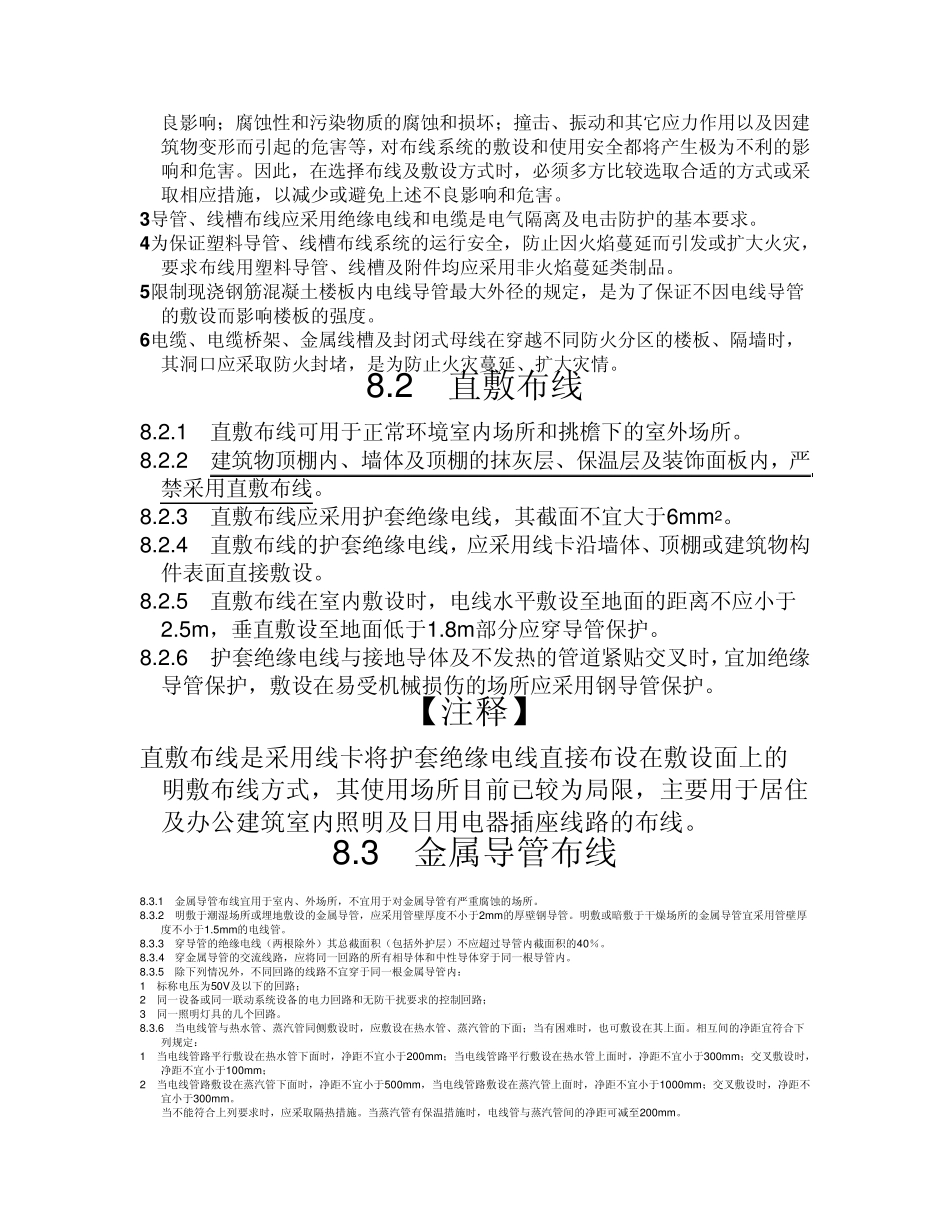

民用建筑电气设计规范配电线路布线系统_第2页
2/11

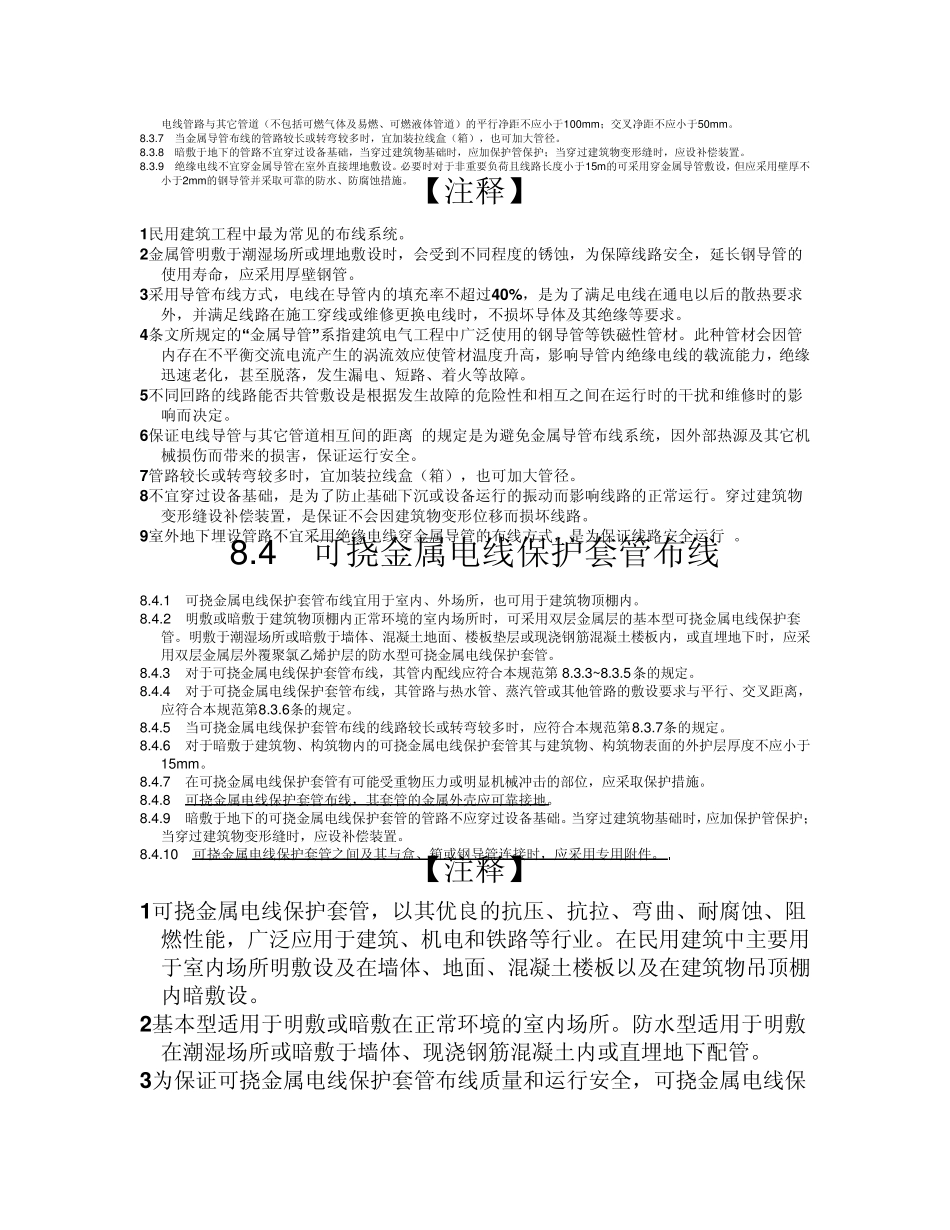

民用建筑电气设计规范配电线路布线系统_第3页
3/11
8 配电线路布线系统 一、本章内容与原版本相比主要的修改 1原版本第7、9章合并成本章。 2删除了架空线路、瓷线夹、绝缘子布线、半硬塑料管即混凝土板孔布线等内容。 3增加了可挠金属保护套管布线、预制分支电缆布线、矿物绝缘(M I)电缆布线。 二 、 本章主要内容 1 直敷布线 2金属导管(槽)布线 3 刚性塑料导管(槽)布线 4 电力电缆布线 5预制分支电缆布线 6矿物绝缘(M I)电缆布线 7电缆桥架布线 8封闭式母线布线 9电气竖井内布线 8.1 一般规定 8.1.1 本章适用于民用建筑10kV及以下室内、外电缆及室内绝缘电线、封闭式母线等配电线路布线系统的选择和敷设。 8.1.2 布线系统的敷设方法应根据建筑物构造、环境特征、使用要求、用电设备分布等敷设条件及所选用导体的类型等因素综合确定。 8.1.3 布线系统的选择和敷设,应避免因环境温度、外部热源、浸水、灰尘聚集及腐蚀性或污染物质等外部影响对布线系统带来的损害,并应防止在敷设和使用过程中因受撞击、振动、电线或电缆自重和建筑物的变形等各种机械应力作用而带来的损害。 8.1.4 金属导管、可挠金属电线保护套管、刚性塑料导管(槽)及金属线槽等布线,应采用绝缘电线和电缆。在同一根导管或线槽内有两个或两个以上回路时,所有绝缘电线和电缆均应具有与最高标称电压回路绝缘相同的绝缘等级。 8.1.5 布线用塑料导管、线槽及附件应采用非火焰蔓延类制品。 8.1.6 敷设在钢筋混凝土现浇楼板内的电线导管的最大外径不宜大于板厚的1/3。 8.1.7 布线系统中的所有金属导管、金属构架的接地要求,应符合本规范第12章的有关规定。 8.1.8 布线用各种电缆、电缆桥架、金属线槽及封闭式母线在穿越防火分区楼板、隔墙时,其空隙应采用相当于建筑构件耐火极限的不燃烧材料填塞密实。 【注释】 1 布线系统的选择和敷设方式的确定,主要取决于建筑物构造和环境特征等敷设条件和所选用电线或电缆的类型。 2环境温度、外部热源的热效应;浸水对绝缘的损害;灰尘聚集对散热和绝缘的不良影响;腐蚀性和污染物质的腐蚀和损坏;撞击、振动和其它应力作用以及因建筑物变形而引起的危害等,对布线系统的敷设和使用安全都将产生极为不利的影响和危害。因此,在选择布线及敷设方式时,必须多方比较选取合适的方式或采取相应措施,以减少或避免上述不良影响和危害。 3 导管、线槽布线应采用绝缘电线和电缆是电气隔离及电击防护的基本要求。 4 为保证塑料导管、线槽布...
