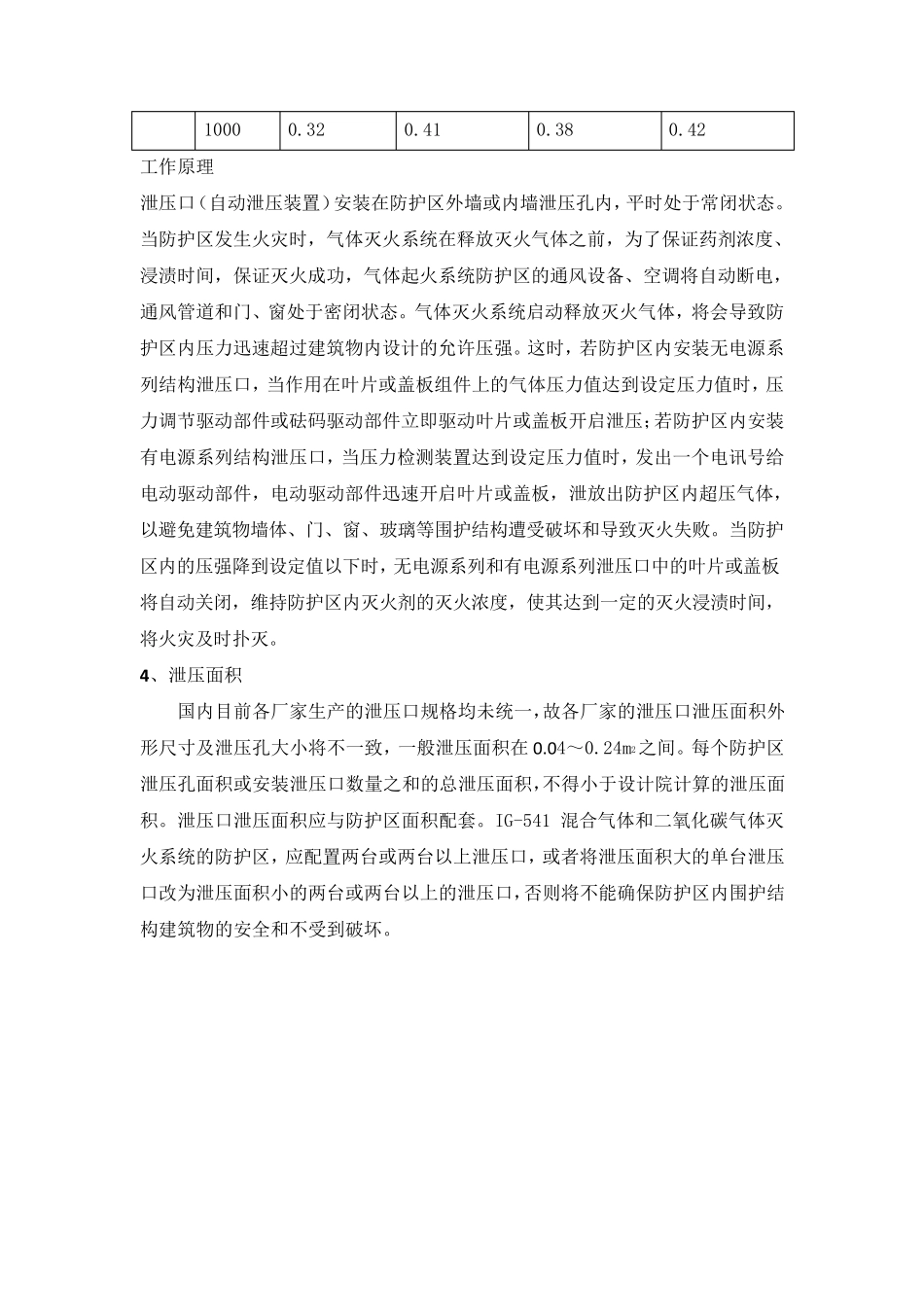

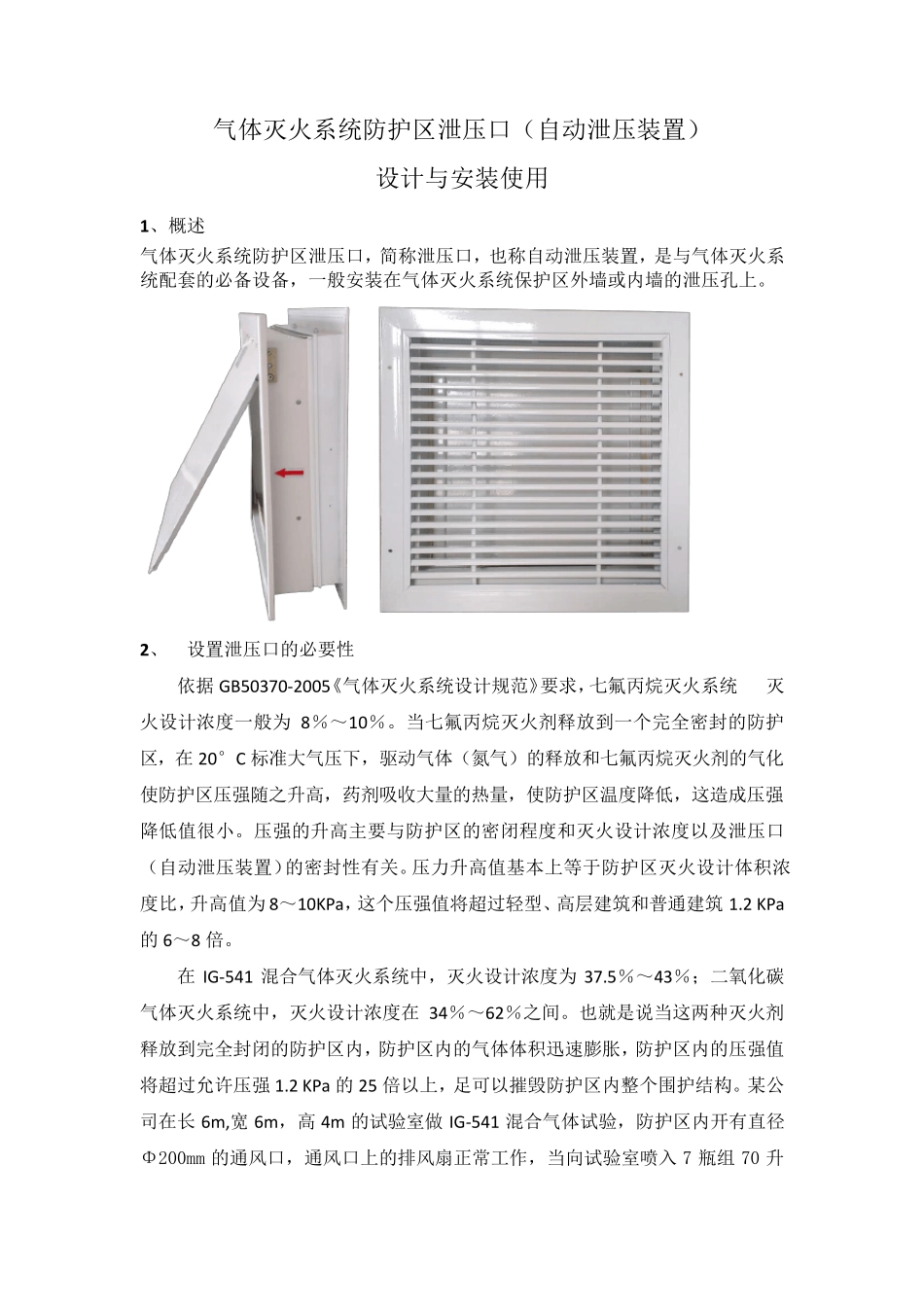

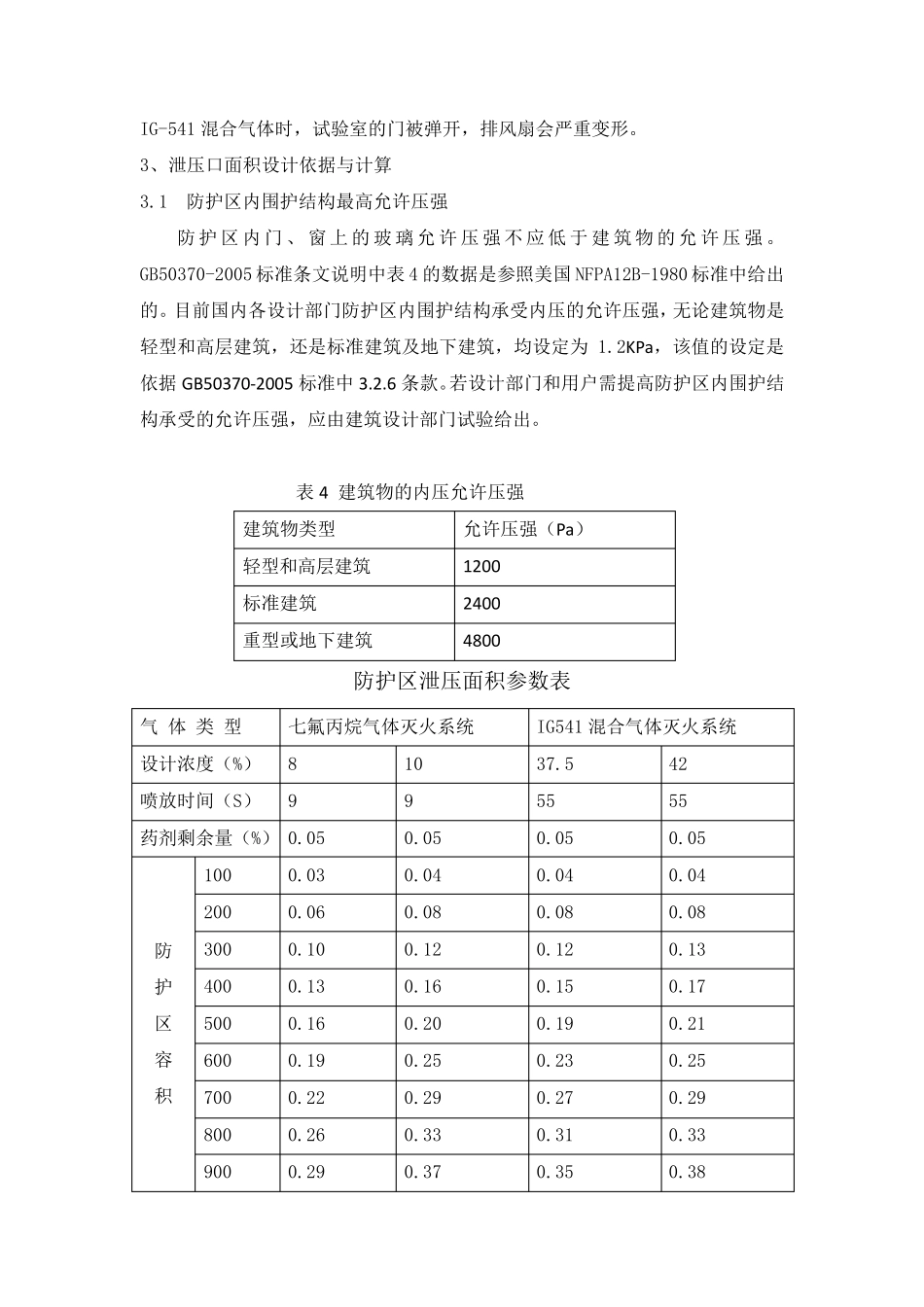

气体灭火系统防护区泄压口(自动泄压装置) 设计与安装使用 1、概述 气体灭火系统防护区泄压口,简称泄压口,也称自动泄压装置,是与气体灭火系统配套的必备设备,一般安装在气体灭火系统保护区外墙或内墙的泄压孔上。 2、 设置泄压口的必要性 依据GB50370-2005《气体灭火系统设计规范》要求,七氟丙烷灭火系统 灭火设计浓度一般为8%~10%。当七氟丙烷灭火剂释放到一个完全密封的防护区,在20°C 标准大气压下,驱动气体(氮气)的释放和七氟丙烷灭火剂的气化使防护区压强随之升高,药剂吸收大量的热量,使防护区温度降低,这造成压强降低值很小。压强的升高主要与防护区的密闭程度和灭火设计浓度以及泄压口(自动泄压装置)的密封性有关。压力升高值基本上等于防护区灭火设计体积浓度比,升高值为8~10KPa,这个压强值将超过轻型、高层建筑和普通建筑 1.2 KPa的6~8 倍。 在IG-541 混合气体灭火系统中,灭火设计浓度为37.5%~43%;二氧化碳气体灭火系统中,灭火设计浓度在34%~62%之间。也就是说当这两种灭火剂释放到完全封闭的防护区内,防护区内的气体体积迅速膨胀,防护区内的压强值将超过允许压强 1.2 KPa 的25 倍以上,足可以摧毁防护区内整个围护结构。某公司在长6m ,宽6m ,高 4m 的试 验 室 做IG-541 混合气体试 验 ,防护区内开 有直 径Φ 200mm 的通风 口,通风 口上的排 风 扇 正 常 工 作 ,当向 试 验 室 喷 入 7 瓶 组70 升IG-541 混合气体时,试验室的门被弹开,排风扇会严重变形。 3、泄压口面积设计依据与计算 3.1 防护区内围护结构最高允许压强 防 护 区 内 门、 窗 上 的玻 璃 允 许 压 强 不 应 低 于 建 筑 物 的允 许 压 强 。GB50370-2005 标准条文说明中表 4 的数据是参照美国 NFPA12B-1980 标准中给出的。目前国内各设计部门防护区内围护结构承受内压的允许压强,无论建筑物是轻型和高层建筑,还是标准建筑及地下建筑,均设定为 1.2KPa,该值的设定是依据 GB50370-2005 标准中 3.2.6 条款。若设计部门和用户需提高防护区内围护结构承受的允许压强,应由建筑设计部门试验给出。 表 4 建筑物的内压允许压强 建筑物类型 允许压强(Pa) 轻型和高层建筑 1200 标准建筑 2400 重型或地下建筑 4800 防护区泄压面积参数表 气 体 类 型 七氟丙烷气体灭火系统 IG541 混合气体灭火系统 设计浓度(%) 8 10 ...
