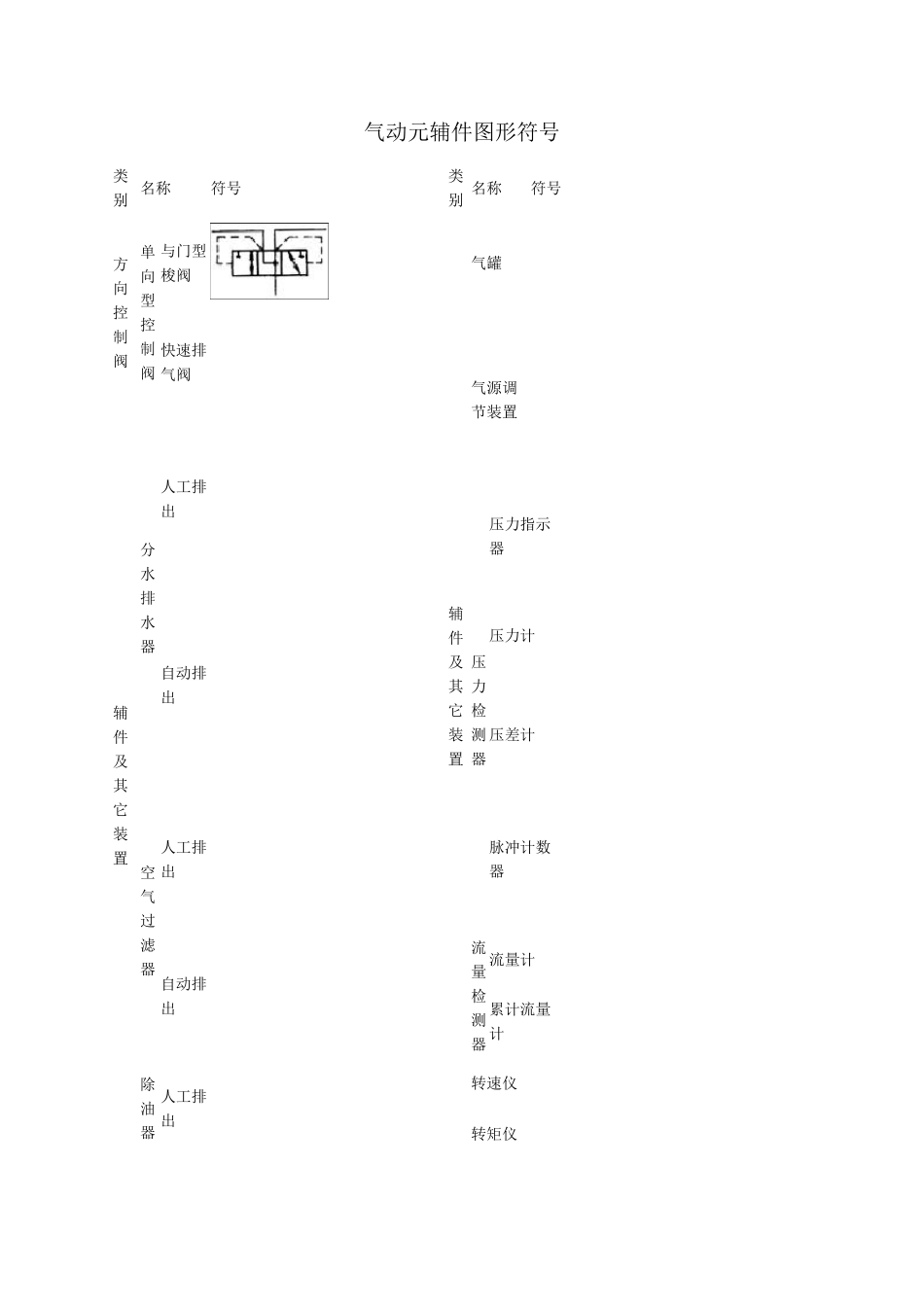

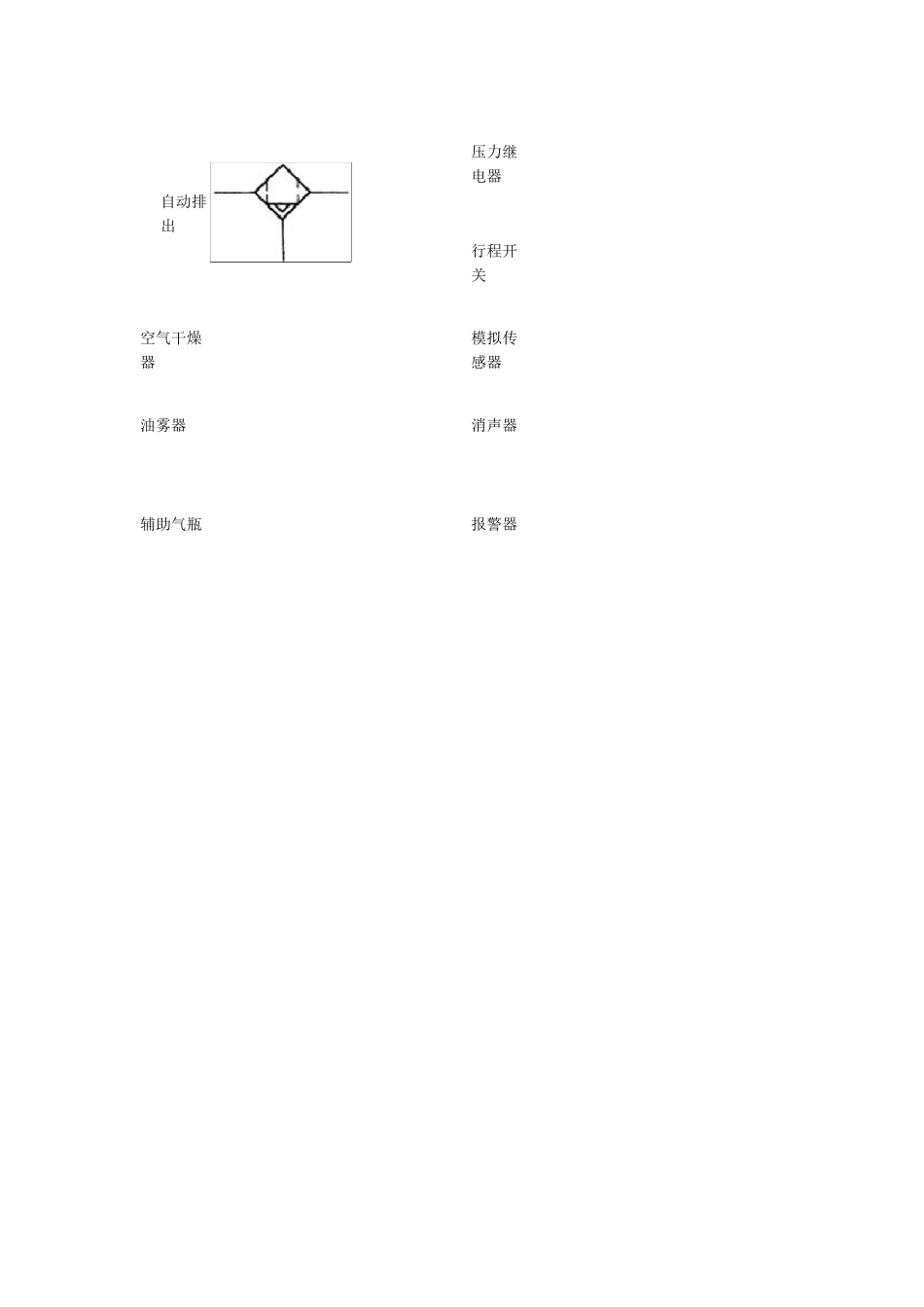

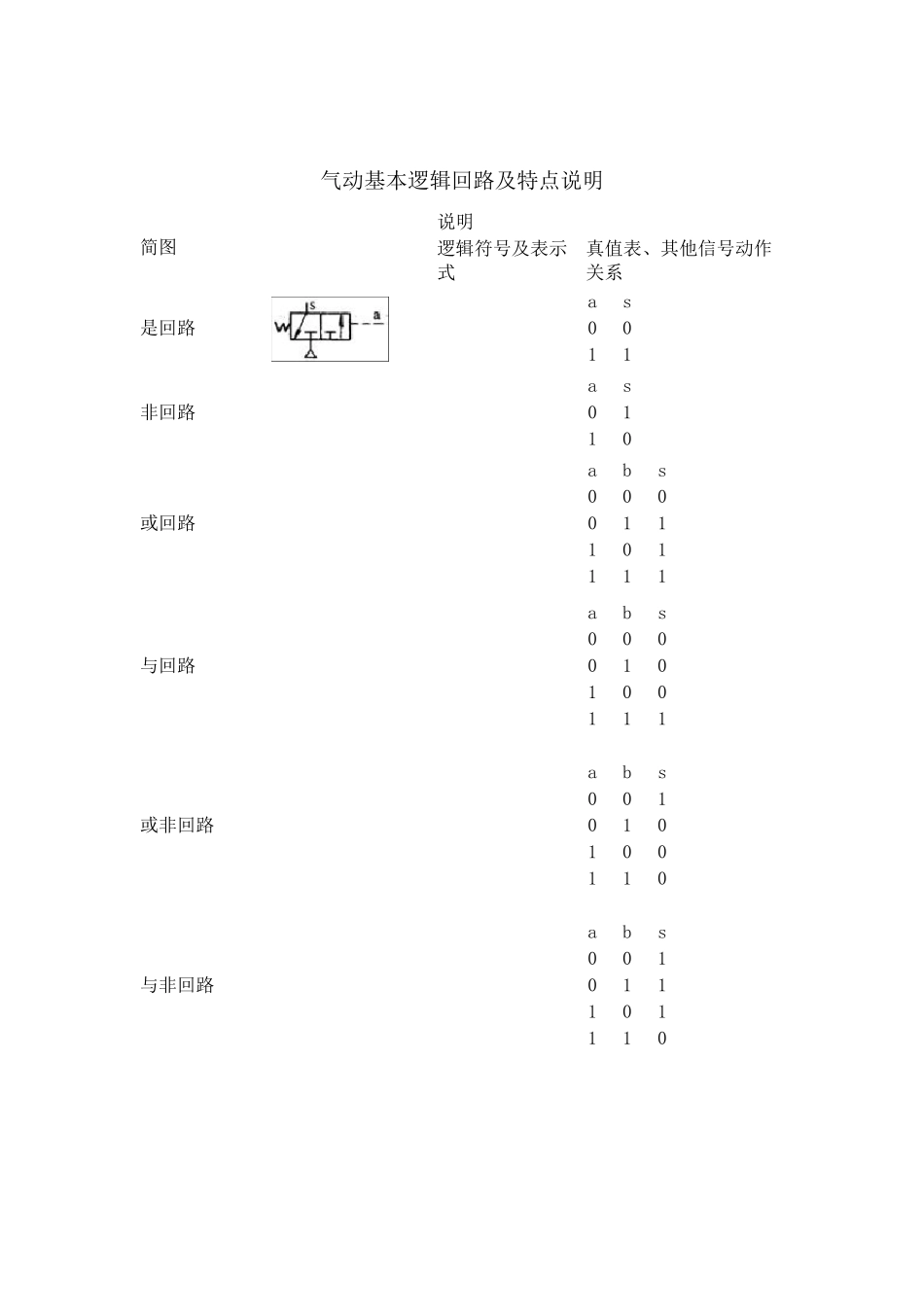

气动元辅件图形符号 类别 名称 符号 类别 名称 符号 方向控制阀 单向型控制阀 与门型梭阀 辅件及其它装置 气罐 快速排气阀 气源调节装置 辅 件 及 其 它 装 置 分水排水器 人工排出 压力检测器 压力指示器 自动排出 压力计 压差计 空气过滤器 人工排出 脉冲计数器 自动排出 流量检测器 流量计 累计流量计 除油器 人工排出 转速仪 转矩仪 自动排出 压力继电器 行程开关 空气干燥器 模拟传感器 油雾器 消声器 辅助气瓶 报警器 气动基本逻辑回路及特点说明 简图 说明 逻辑符号及表示式 真值表、其他信号动作关系 是回路 a s 0 0 1 1 非回路 a s 0 1 1 0 或回路 a b s 0 0 0 0 1 1 1 0 1 1 1 1 与回路 a b s 0 0 0 0 1 0 1 0 0 1 1 1 或非回路 a b s 0 0 1 0 1 0 1 0 0 1 1 0 与非回路 a b s 0 0 1 0 1 1 1 0 1 1 1 0 禁回路 a b s 0 0 0 0 1 1 1 0 0 1 1 0 独或回路 a b s 0 0 0 0 1 1 1 0 1 1 1 0 同或回路 a b s 0 0 1 0 1 0 1 0 0 1 1 1 记忆回路 a b s1 s2 1 0 1 0 0 0 1 0 0 1 0 1 0 0 0 1 延时回路 当有控制信号a 时，需经一定时间延迟后才有输出s 延时τ 的长短可由节流元件调节。回路要求信号a 的持续时间大于 τ 脉冲信号 形成回路 回路可把一长信号a 变为一定宽度的脉冲信号s，脉冲宽度可由回路中节流元件进行调节 回路要求输入信号a 的持续时间大于脉冲宽度 简图 说明 1.压力控制回路 一次压控制回路 主要控制气罐，使其压力不超过规定压力。常采用外控式溢流阀1 来控制，也可用带电触点的压力表1′，代替溢流阀1来控制压缩机电动机的启、停，从而使气罐内压力保持在规定压力范围内。采用溢流阀结构简单、工作可靠，但无功耗气量大；后者对电动机及其控制要求较高 二次压控制回路 二次压控制主要控制气动控制系统的气源压力，其原理是利用溢流式减压阀1 以实现定压控制 高低压控制回路 气源供给某一压力，经二个调压阀（减压阀）分别调到要求的压力 图 a 利用换向阀进行高、低压切换 图 b 同时分别输出高低压的情况 差压回路 此回路适用于双作用缸单向受载荷的情况，可节省耗气量 图 a 为一般差压回路 图 b 在活塞杆回程时，排气通过溢流阀1，它与定压减压阀2 相配合，控制气缸保持一...
