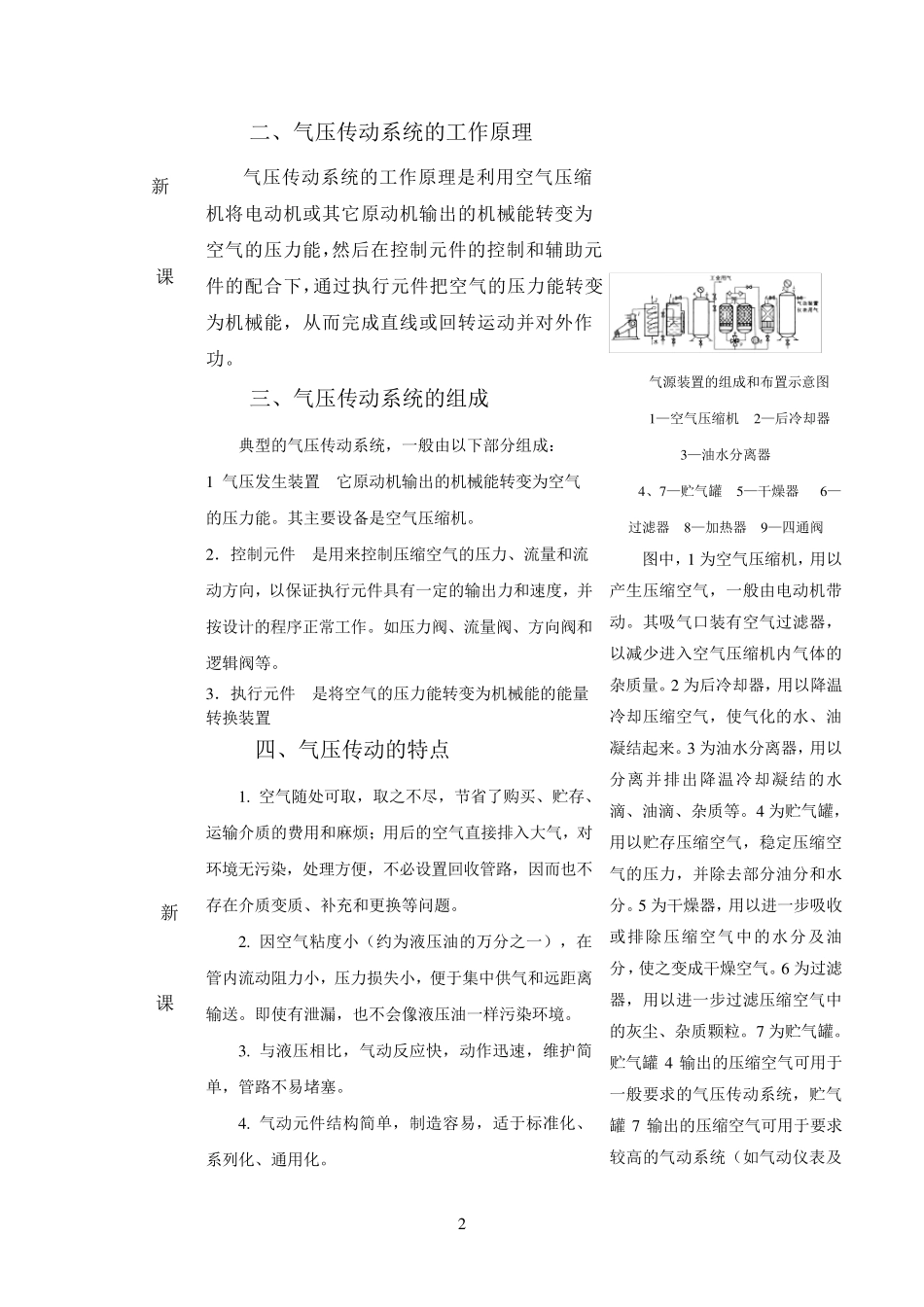

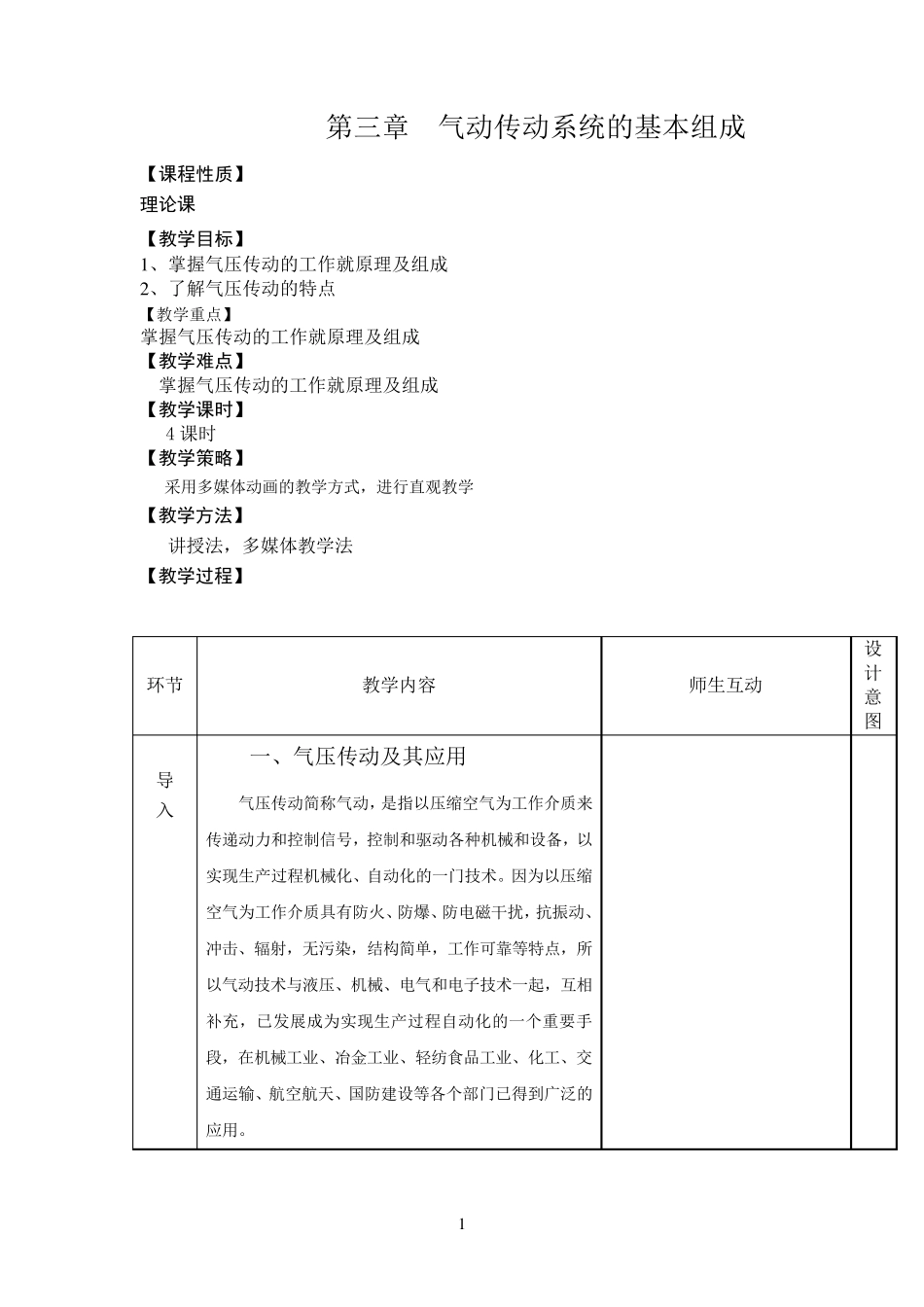

1 第三章 气动传动系统的基本组成 【课程性质】 理论课 【教学目标】 1 、掌握气压传动的工作就原理及组成 2 、了解气压传动的特点 【教学重点】 掌握气压传动的工作就原理及组成 【教学难点】 掌握气压传动的工作就原理及组成 【教学课时】 4 课时 【教学策略】 采用多媒体动画的教学方式,进行直观教学 【教学方法】 讲授法,多媒体教学法 【教学过程】 环节 教学内容 师生互动 设计意图 导 入 一、气压传动及其应用 气压传动简称气动,是指以压缩空气为工作介质来传递动力和控制信号,控制和驱动各种机械和设备,以实现生产过程机械化、自动化的一门技术。因为以压缩空气为工作介质具有防火、防爆、防电磁干扰,抗振动、冲击、辐射,无污染,结构简单,工作可靠等特点,所以气动技术与液压、机械、电气和电子技术一起,互相补充,已发展成为实现生产过程自动化的一个重要手段,在机械工业、冶金工业、轻纺食品工业、化工、交通运输、航空航天、国防建设等各个部门已得到广 泛 的应用。 2 新 课 新 课 二 、 气 压 传 动 系 统 的 工 作 原 理 气 压 传 动 系 统 的 工 作 原 理 是 利 用 空 气 压 缩机 将 电 动 机 或 其 它 原 动 机 输 出 的 机 械 能 转 变 为空 气 的 压 力 能 ,然 后 在 控 制 元 件 的 控 制 和 辅 助 元件 的 配 合 下 ,通 过 执 行 元 件 把 空 气 的 压 力 能 转 变为 机 械 能 , 从 而 完 成 直 线 或 回 转 运 动 并 对 外 作功 。 三 、 气 压 传 动 系 统 的 组 成 典 型 的 气 压 传 动 系 统 , 一 般 由 以 下 部 分 组 成 : 1 气 压 发 生 装 置 它 原 动 机 输 出 的 机 械 能 转 变 为 空 气的 压 力 能 。 其 主 要 设 备 是 空 气 压 缩 机 。 2 . 控 制 元 件 是 用 来 控 制 压 缩 空 气 的 压 力 、 流 量 和 流动 方 向 , 以 保 证 执 行 元 件 具 有 一 定 的 输 出 力 和 速 度 , 并按 设 计 的 程 序 正 常 工 作 。 如 压 力 阀 、 流 量 阀 、 方 向 阀 和逻 辑 阀 等 。 3 . 执 行 元 件 是 将 空 气 的 压 力 能 转 变 为 机 械 能 的 能 量转 换 装...
