气垫导轨类实验

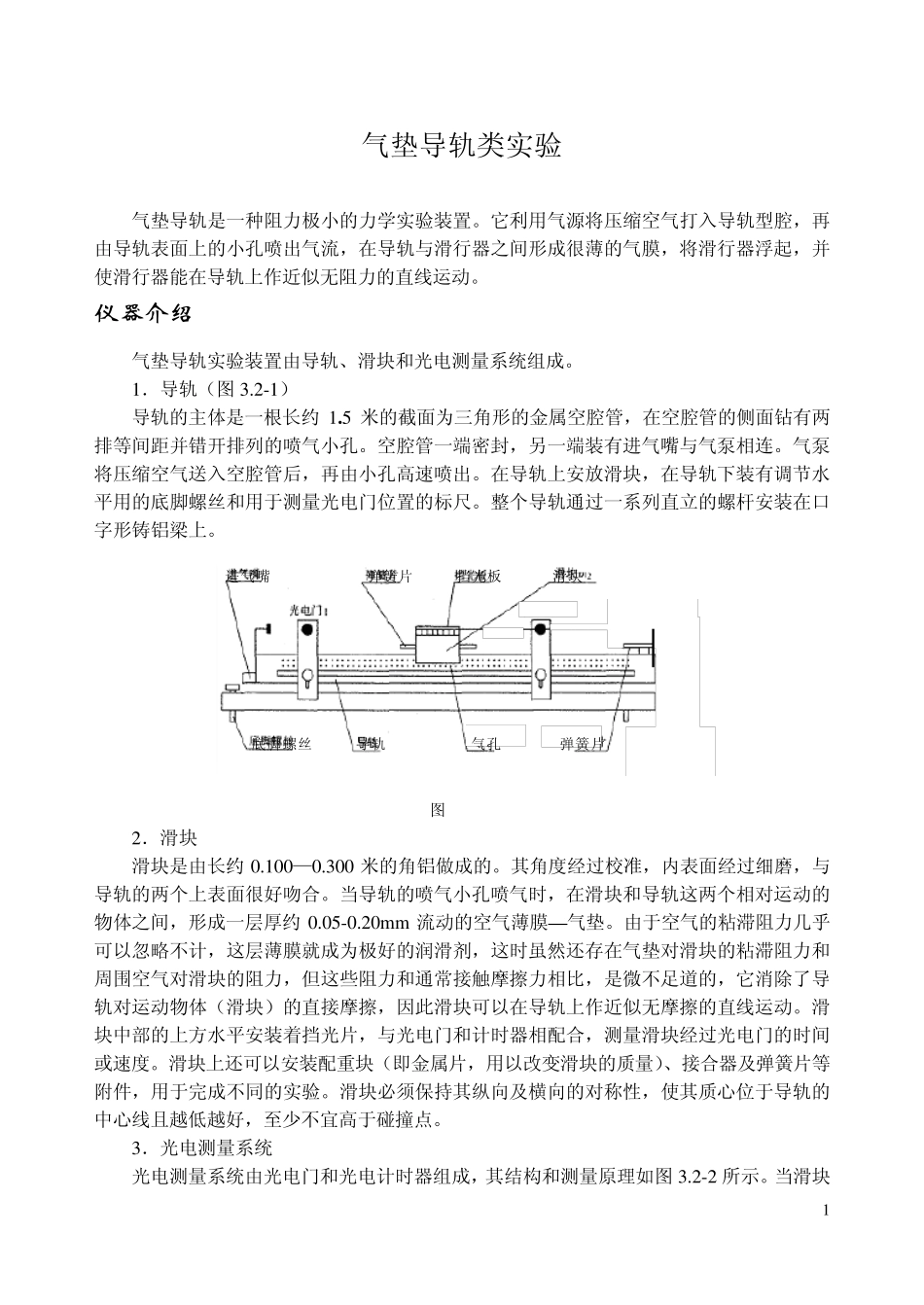

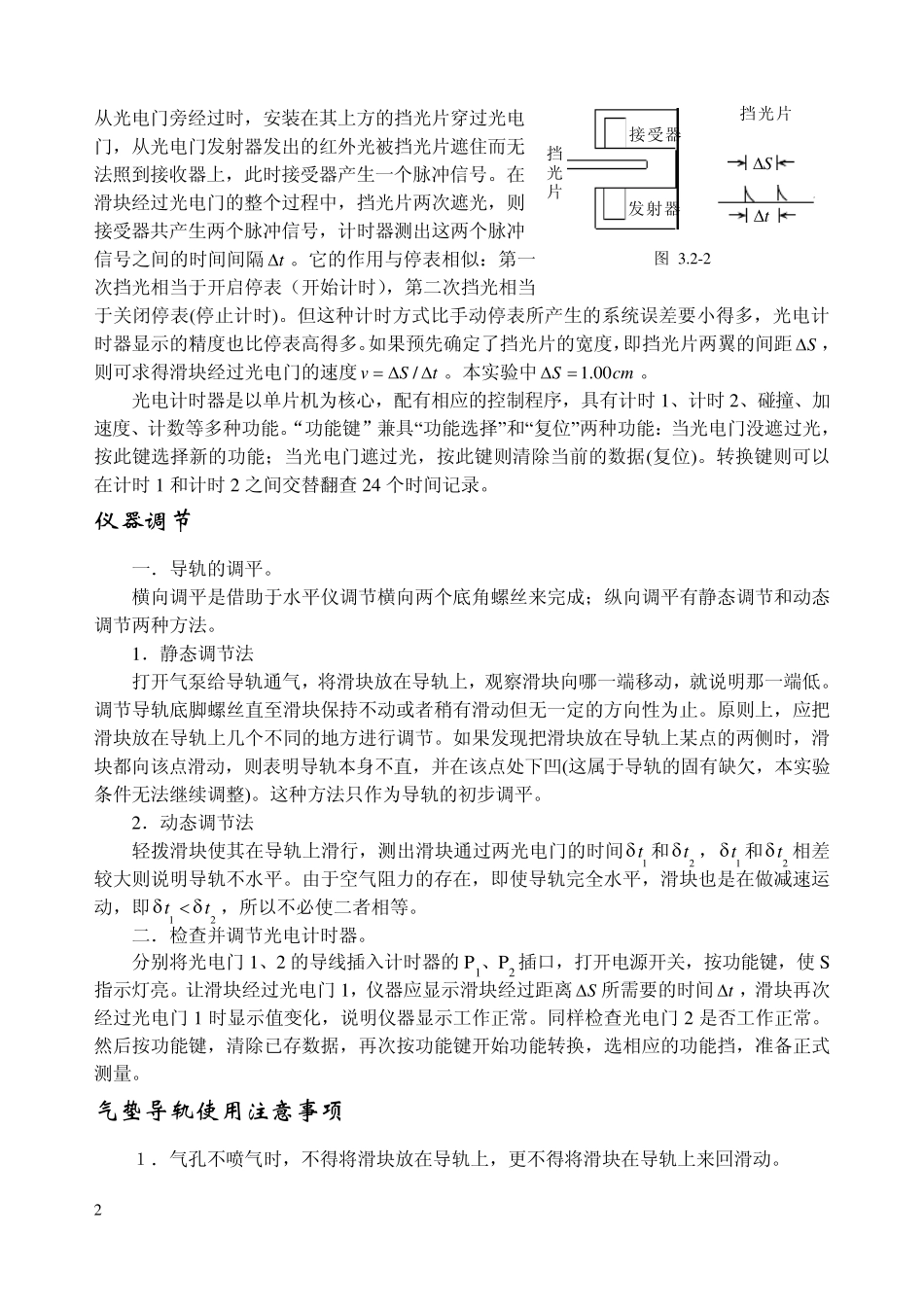

1 气垫导轨类实验 气垫导轨是一种阻力极小的力学实验装置。它利用气源将压缩空气打入导轨型腔，再由导轨表面上的小孔喷出气流，在导轨与滑行器之间形成很薄的气膜，将滑行器浮起，并使滑行器能在导轨上作近似无阻力的直线运动。 仪器介绍 气垫导轨实验装置由导轨、滑块和光电测量系统组成。 1．导轨（图 3.2-1） 导轨的主体是一根长约 1.5 米的截面为三角形的金属空腔管，在空腔管的侧面钻有两排等间距并错开排列的喷气小孔。空腔管一端密封，另一端装有进气嘴与气泵相连。气泵将压缩空气送入空腔管后，再由小孔高速喷出。在导轨上安放滑块，在导轨下装有调节水平用的底脚螺丝和用于测量光电门位置的标尺。整个导轨通过一系列直立的螺杆安装在口字形铸铝梁上。 进气嘴 弹簧片 挡光板 滑块 底脚螺丝 导轨 气孔 弹簧片 图 3.2-1 2．滑块 滑块是由长约 0.100—0.300 米的角铝做成的。其角度经过校准，内表面经过细磨，与导轨的两个上表面很好吻合。当导轨的喷气小孔喷气时，在滑块和导轨这两个相对运动的物体之间，形成一层厚约 0.05-0.20m m 流动的空气薄膜—气垫。由于空气的粘滞阻力几乎可以忽略不计，这层薄膜就成为极好的润滑剂，这时虽然还存在气垫对滑块的粘滞阻力和周围空气对滑块的阻力，但这些阻力和通常接触摩擦力相比，是微不足道的，它消除了导轨对运动物体（滑块）的直接摩擦，因此滑块可以在导轨上作近似无摩擦的直线运动。滑块中部的上方水平安装着挡光片，与光电门和计时器相配合，测量滑块经过光电门的时间或速度。滑块上还可以安装配重块（即金属片，用以改变滑块的质量）、接合器及弹簧片等附件，用于完成不同的实验。滑块必须保持其纵向及横向的对称性，使其质心位于导轨的中心线且越低越好，至少不宜高于碰撞点。 3．光电测量系统 光电测量系统由光电门和光电计时器组成，其结构和测量原理如图 3.2-2 所示。当滑块 2 从光电门旁经过时，安装在其上方的挡光片穿过光电门，从光电门发射器发出的红外光被挡光片遮住而无法照到接收器上，此时接受器产生一个脉冲信号。在滑块经过光电门的整个过程中，挡光片两次遮光，则接受器共产生两个脉冲信号，计时器测出这两个脉冲信号之间的时间间隔 t 。它的作用与停表相似：第一次挡光相当于开启停表（开始计时），第二次挡光相当于关闭停表(停止计时)。但这种计时方式比手动停表所产生的系统误差要小得多，光电计时器显示的精度也比停表高得多。如果预...
