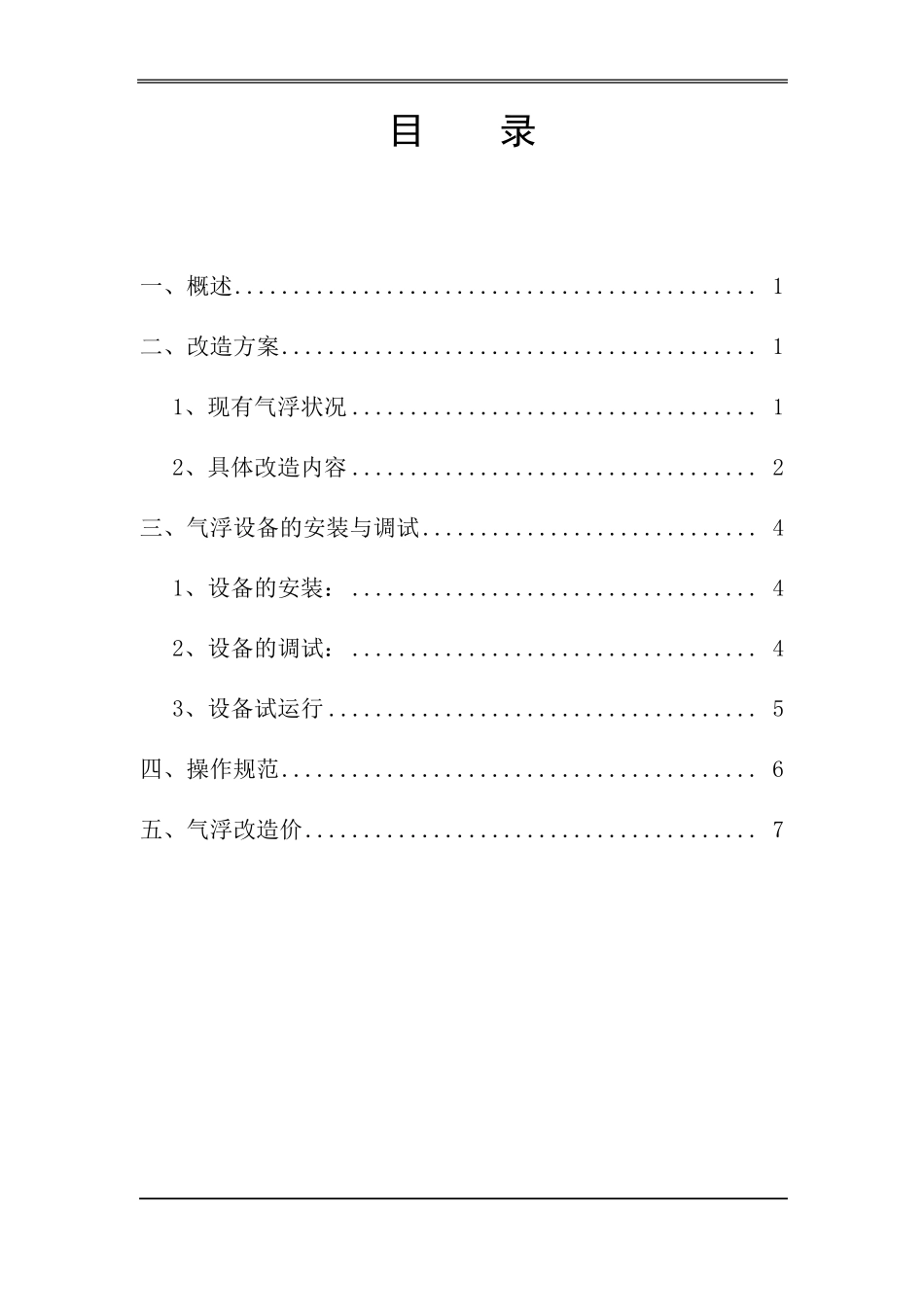

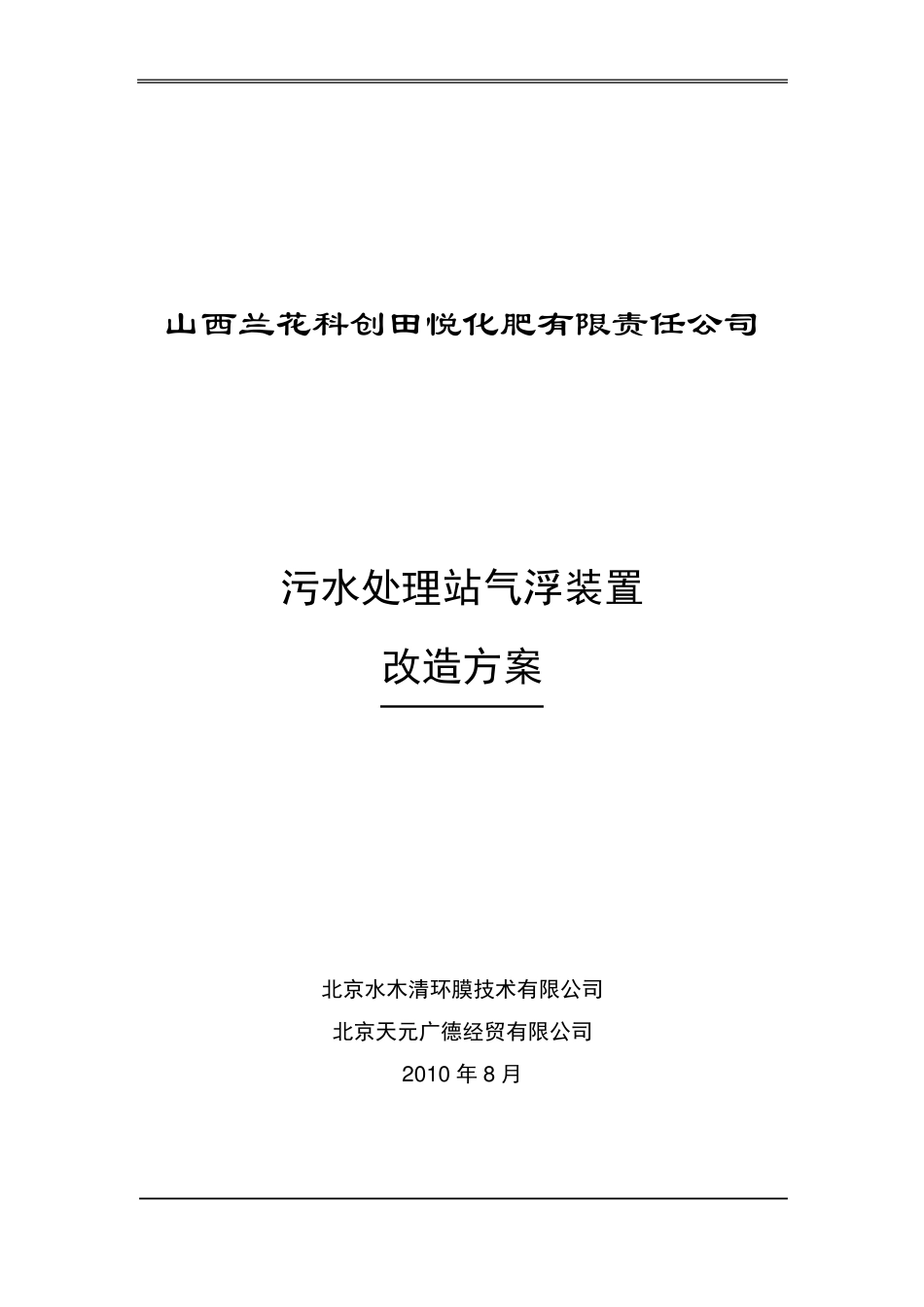

山西兰花科创田悦化肥有限责任公司 污水处理站气浮装置 改造方案 北京水木清环膜技术有限公司 北京天元广德经贸有限公司 2 0 1 0 年 8 月 目 录 一、概述 ............................................. 1 二、改造方案 ......................................... 1 1、现有气浮状况 ................................... 1 2、具体改造内容 ................................... 2 三、气浮设备的安装与调试 ............................. 4 1、设备的安装: ................................... 4 2、设备的调试: ................................... 4 3、设备试运行 ..................................... 5 四、操作规范 ......................................... 6 五、气浮改造价 ....................................... 7 一、概述 山西兰花科创田悦化肥有限责任公司为大型合成氨工业,企业为发展循环经济,保护环境,建设了一日处理2 0 0 0 吨的污水处理站。 污水处理站采用先进的膜生物反应器技术,膜生物反应器运行良好,但原污水中矿物油含量偏高,威胁膜的正常运行,加快膜的污染发展。 实际工程中设计了气浮装置,气浮的效率很低,气浮的气泡粒径过大。为去除水中矿物油含量,保障膜正常运行,特拟定了如下气浮改造方案。 二、改造方案 1 、现有气浮状况 现有气浮为青岛青天环境工程公司生产的涡凹气浮机,但目前涡凹气浮的气浮效率很低,主要原因是涡凹机产生的气泡过大,无法满足气浮需求。目前国内生产的涡凹气浮技术还存在诸多问题。因此建议采用技术更为成熟的溶气气浮。 图 1 现有气浮装置 2、具体改造内容 改造原则: 废除原有涡凹机,保留气浮池、刮泥机和加药装置;添加溶气气浮装置一套:主要有循环水泵、空气压缩设备、溶气罐、溶气释放头、管路和电气控制设备;优化现有加药设施。 目前原水矿物含量为 30~50mg/L,通过改造后取保产水的矿物油含量小于10mg/L。 改造后溶气气浮的优点: MB 型溶气气浮,集中了我国各种气浮设备的优点,已被广泛应用于各类污水处理工程。 MB 型溶气气浮,电耗省,操作方便,管理简便。溶气系统采用专利技术,溶气效率高,处理效果好,机电仪实现了一体控制。 气浮主要起固液分离作用(同时可以降低 COD、BOD、色度、矿物油等)。 气浮主要利用溶气系统产生的溶气水中的微气泡,与水中的悬浮物絮体粘合...
