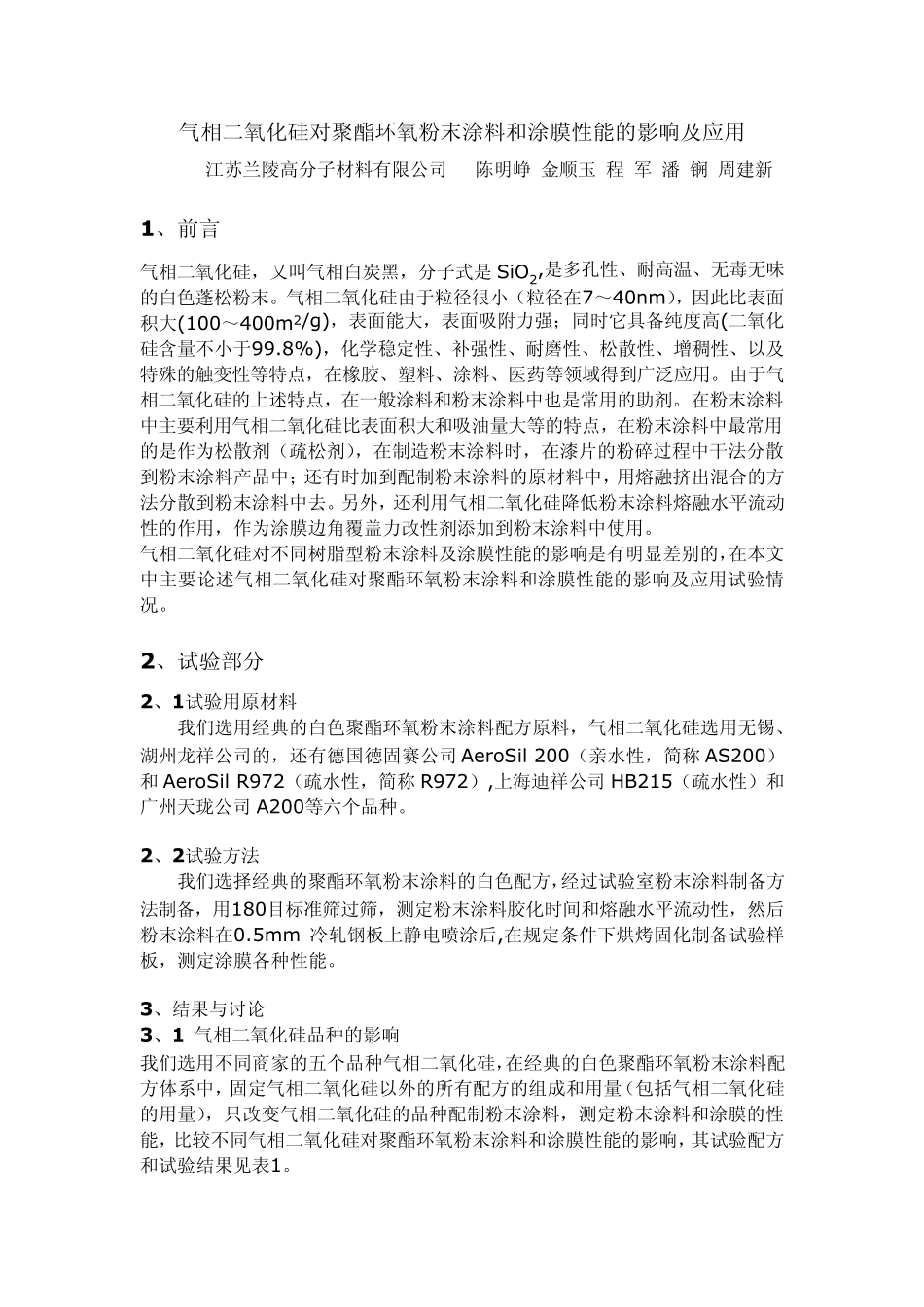

气相二氧化硅对聚酯环氧粉末涂料和涂膜性能的影响及应用 江苏兰陵高分子材料有限公司 陈明峥 金顺玉 程 军 潘 锎 周建新 1、前言 气相二氧化硅，又叫气相白炭黑，分子式是 SiO2,是多孔性、耐高温、无毒无味的白色蓬松粉末
气相二氧化硅由于粒径很小（粒径在7～40nm），因此比表面积大(100～400m2/g)，表面能大，表面吸附力强；同时它具备纯度高(二氧化硅含量不小于99
8%)，化学稳定性、补强性、耐磨性、松散性、增稠性、以及特殊的触变性等特点，在橡胶、塑料、涂料、医药等领域得到广泛应用
由于气相二氧化硅的上述特点，在一般涂料和粉末涂料中也是常用的助剂
在粉末涂料中主要利用气相二氧化硅比表面积大和吸油量大等的特点，在粉末涂料中最常用的是作为松散剂（疏松剂），在制造粉末涂料时，在漆片的粉碎过程中干法分散到粉末涂料产品中；还有时加到配制粉末涂料的原材料中，用熔融挤出混合的方法分散到粉末涂料中去
另外，还利用气相二氧化硅降低粉末涂料熔融水平流动性的作用，作为涂膜边角覆盖力改性剂添加到粉末涂料中使用
气相二氧化硅对不同树脂型粉末涂料及涂膜性能的影响是有明显差别的，在本文中主要论述气相二氧化硅对聚酯环氧粉末涂料和涂膜性能的影响及应用试验情况
2、试验部分 2、1试验用原材料 我们选用经典的白色聚酯环氧粉末涂料配方原料，气相二氧化硅选用无锡、湖州龙祥公司的，还有德国徳固赛公司AeroSil 200（亲水性，简称 AS200）和AeroSil R972（疏水性，简称 R972）,上海迪祥公司HB215（疏水性）和广州天珑公司A200等六个品种
2、2试验方法 我们选择经典的聚酯环氧粉末涂料的白色配方，经过试验室粉末涂料制备方法制备，用180目标准筛过筛，测定粉末涂料胶化时间和熔融水平流动性，然后粉末涂料在0
5mm 冷轧钢板上静电喷涂后,在规定条件下烘烤固化制备试验样板，测定
