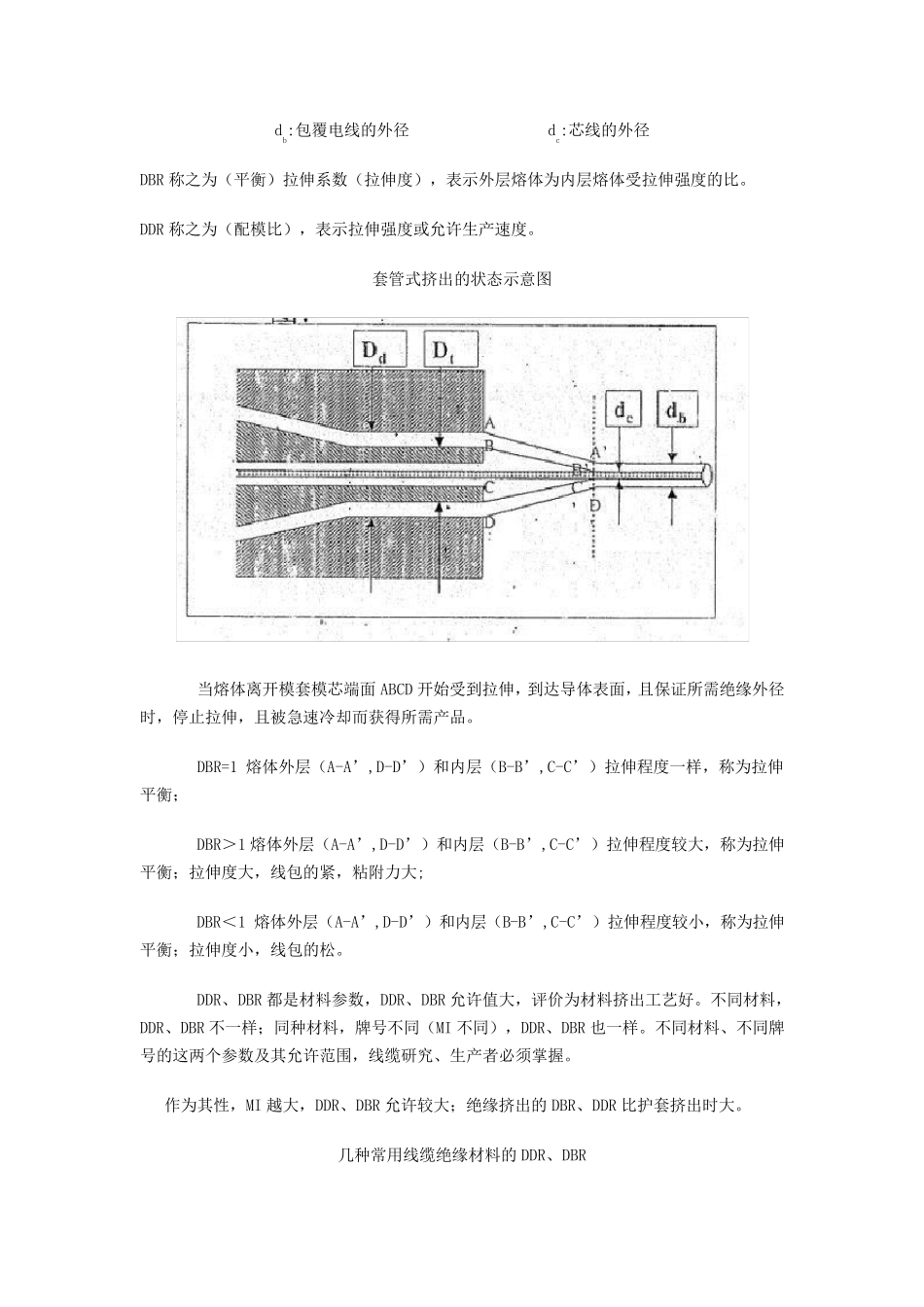

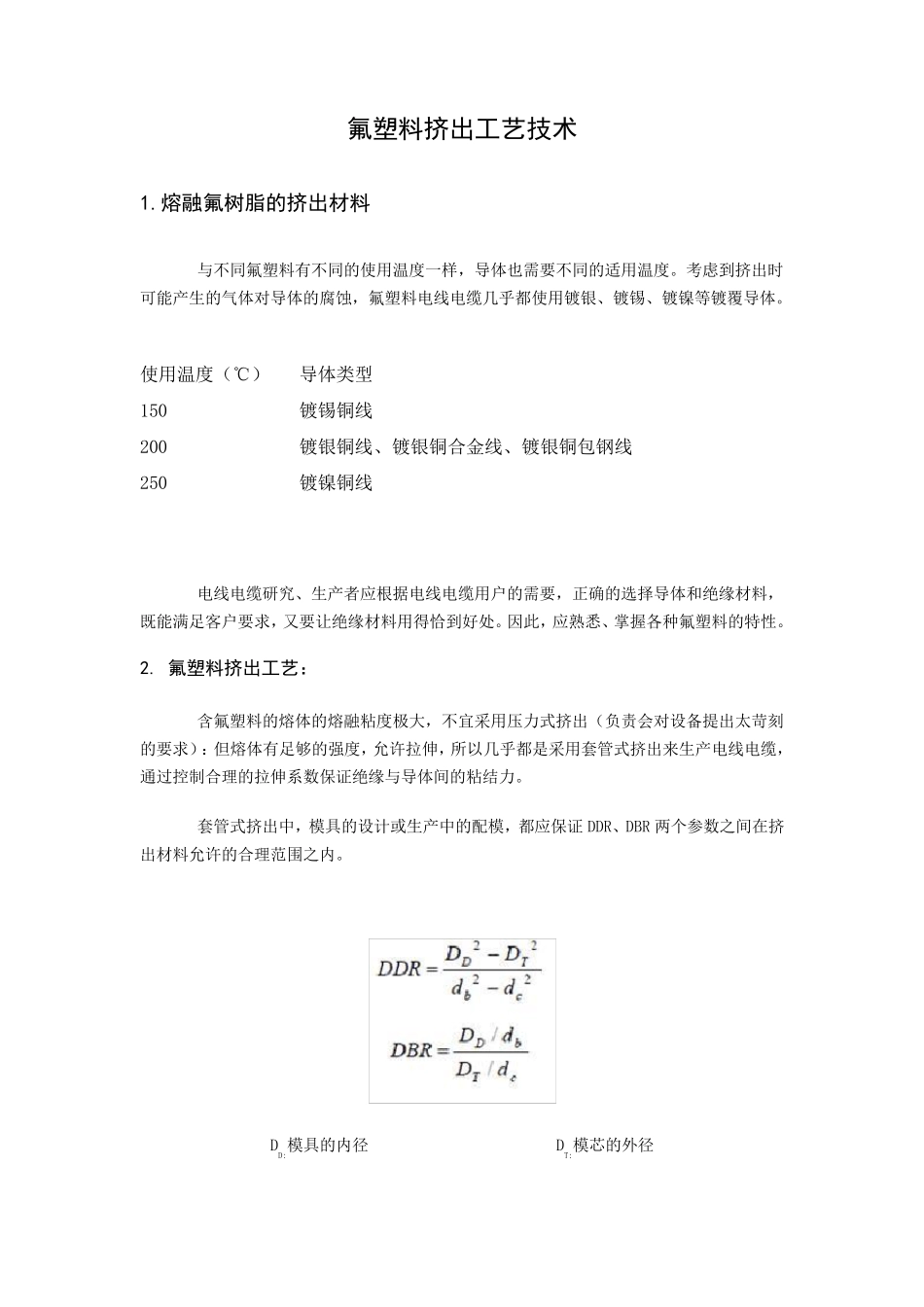

氟塑料挤出工艺技术 1.熔融氟树脂的挤出材料 与不同氟塑料有不同的使用温度一样，导体也需要不同的适用温度。考虑到挤出时可能产生的气体对导体的腐蚀，氟塑料电线电缆几乎都使用镀银、镀锡、镀镍等镀覆导体。 使用温度（℃） 导体类型 150 镀锡铜线 200 镀银铜线、镀银铜合金线、镀银铜包钢线 250 镀镍铜线 电线电缆研究、生产者应根据电线电缆用户的需要，正确的选择导体和绝缘材料，既能满足客户要求，又要让绝缘材料用得恰到好处。因此，应熟悉、掌握各种氟塑料的特性。 2. 氟塑料挤出工艺： 含氟塑料的熔体的熔融粘度极大，不宜采用压力式挤出（负责会对设备提出太苛刻的要求）：但熔体有足够的强度，允许拉伸，所以几乎都是采用套管式挤出来生产电线电缆，通过控制合理的拉伸系数保证绝缘与导体间的粘结力。 套管式挤出中，模具的设计或生产中的配模，都应保证 DDR、DBR 两个参数之间在挤出材料允许的合理范围之内。 DD:模具的内径 DT:模芯的外径 db:包覆电线的外径 dc:芯线的外径 DBR 称之为（平衡）拉伸系数（拉伸度），表示外层熔体为内层熔体受拉伸强度的比。 DDR 称之为（配模比），表示拉伸强度或允许生产速度。 套管式挤出的状态示意图 当熔体离开模套模芯端面ABCD 开始受到拉伸，到达导体表面，且保证所需绝缘外径时，停止拉伸，且被急速冷却而获得所需产品。 DBR=1 熔体外层（A-A’,D-D’）和内层（B-B’,C-C’）拉伸程度一样，称为拉伸平衡； DBR＞1 熔体外层（A-A’,D-D’）和内层（B-B’,C-C’）拉伸程度较大，称为拉伸平衡；拉伸度大，线包的紧，粘附力大; DBR＜1 熔体外层（A-A’,D-D’）和内层（B-B’,C-C’）拉伸程度较小，称为拉伸平衡；拉伸度小，线包的松。 DDR、DBR 都是材料参数，DDR、DBR 允许值大，评价为材料挤出工艺好。不同材料，DDR、DBR 不一样；同种材料，牌号不同（MI 不同），DDR、DBR 也一样。不同材料、不同牌号的这两个参数及其允许范围，线缆研究、生产者必须掌握。 作为其性，MI 越大，DDR、DBR 允许较大；绝缘挤出的DBR、DDR 比护套挤出时大。 几种常用线缆绝缘材料的DDR、DBR 材料 项 目 PFA FEP ETFE LDPE PVC DBR 1～ 1.2 1～ 1.2 1～ 1.2 1～ 1.1 1～ 1.05 DDR 20～ 400 20～ 350 20～ 80 1.3～ 10 1.2～ 5 机 头 、 模 头 推 荐 温 度 ℃ 390～ 400 380～ 390 ～ 330 — — 3.电缆挤出工作场所的...
