氧化沟图文并貌

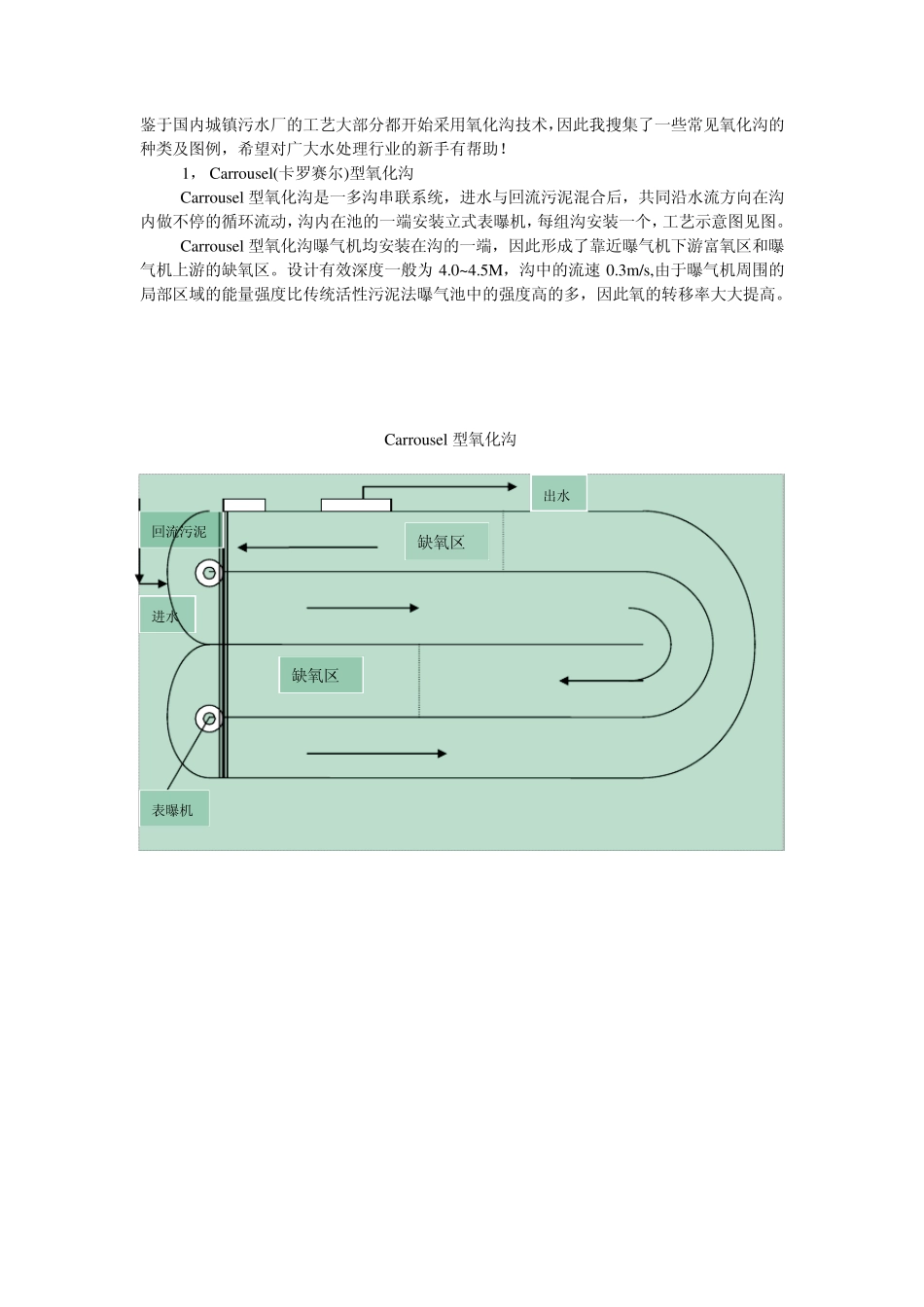

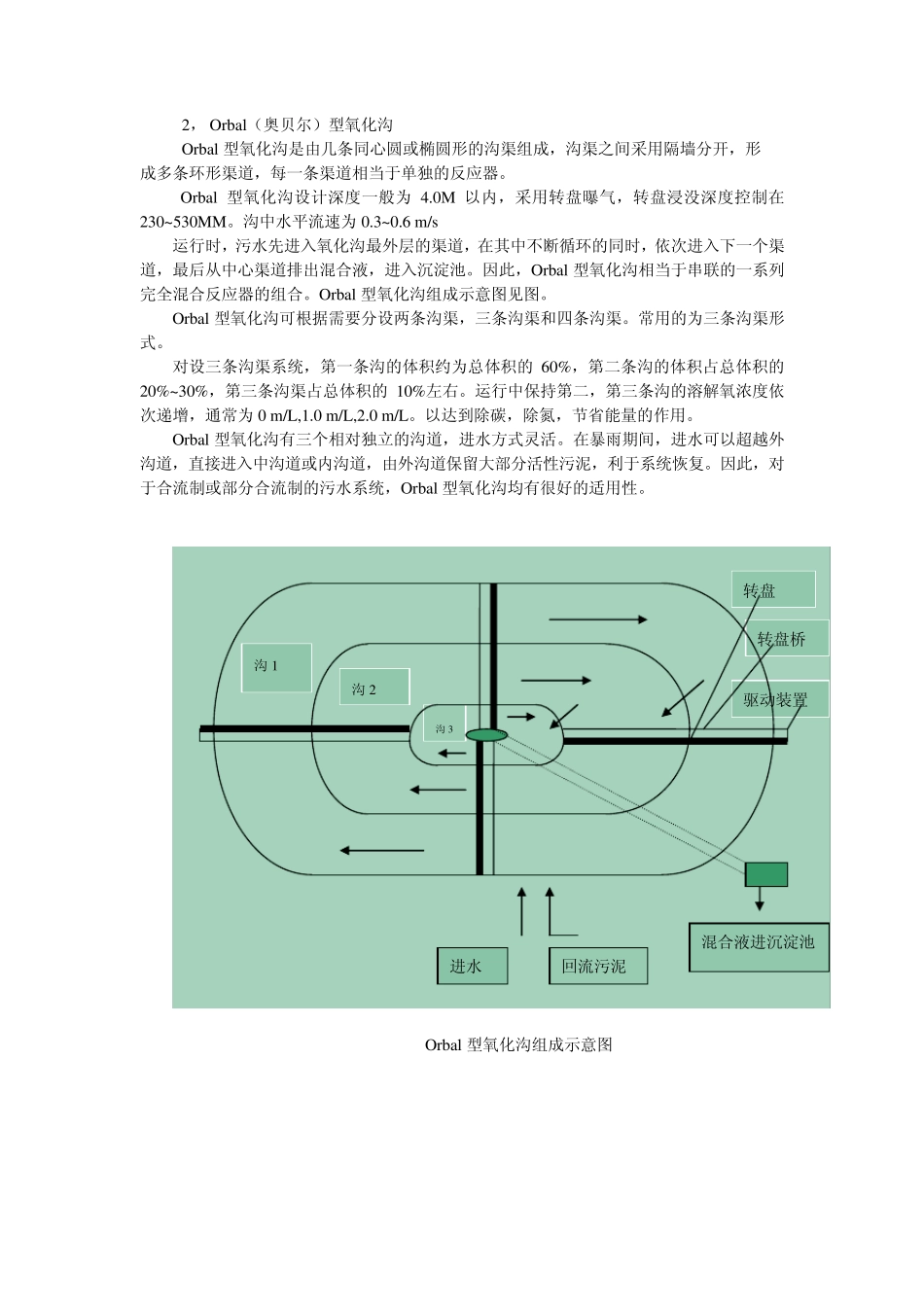

鉴于国内城镇污水厂的工艺大部分都开始采用氧化沟技术，因此我搜集了一些常见氧化沟的种类及图例，希望对广大水处理行业的新手有帮助！ 1， Carrousel(卡罗赛尔)型氧化沟 Carrousel 型氧化沟是一多沟串联系统，进水与回流污泥混合后，共同沿水流方向在沟内做不停的循环流动，沟内在池的一端安装立式表曝机，每组沟安装一个，工艺示意图见图。 Carrousel 型氧化沟曝气机均安装在沟的一端，因此形成了靠近曝气机下游富氧区和曝气机上游的缺氧区。设计有效深度一般为 4.0~4.5M，沟中的流速 0.3m/s,由于曝气机周围的局部区域的能量强度比传统活性污泥法曝气池中的强度高的多，因此氧的转移率大大提高。 Carrousel 型氧化沟 表曝机 进水 回流污泥 缺氧区 缺氧区 出水 2， Orbal（奥贝尔）型氧化沟 Orbal 型氧化沟是由几条同心圆或椭圆形的沟渠组成，沟渠之间采用隔墙分开，形 成多条环形渠道，每一条渠道相当于单独的反应器。 Orbal 型氧化沟设计深度一般为 4.0M 以内，采用转盘曝气，转盘浸没深度控制在230~530MM。沟中水平流速为 0.3~0.6 m/s 运行时，污水先进入氧化沟最外层的渠道，在其中不断循环的同时，依次进入下一个渠道，最后从中心渠道排出混合液，进入沉淀池。因此，Orbal 型氧化沟相当于串联的一系列完全混合反应器的组合。Orbal 型氧化沟组成示意图见图。 Orbal 型氧化沟可根据需要分设两条沟渠，三条沟渠和四条沟渠。常用的为三条沟渠形式。 对设三条沟渠系统，第一条沟的体积约为总体积的60%，第二条沟的体积占总体积的20%~ 30%，第三条沟渠占总体积的10%左右。运行中保持第二，第三条沟的溶解氧浓度依次递增，通常为 0 m/L,1.0 m/L,2.0 m/L。以达到除碳，除氮，节省能量的作用。 Orbal 型氧化沟有三个相对独立的沟道，进水方式灵活。在暴雨期间，进水可以超越外沟道，直接进入中沟道或内沟道，由外沟道保留大部分活性污泥，利于系统恢复。因此，对于合流制或部分合流制的污水系统，Orbal 型氧化沟均有很好的适用性。 Orbal 型氧化沟组成示意图 转盘桥 驱动装置 沟2 沟3 沟1 进水 回流污泥 混合液进沉淀池 转盘 3 ， 一体化氧化沟 一体化氧化沟又称合建式氧化沟，它是集曝气，沉淀，泥水分离和污泥回流功能为一 体，无须建造单独的二沉池。 固液分离器是一体化氧化沟的关键技术设备，目前已应用的固液分离方式多种图为船式一体化氧化沟及分离器的示意 一体化氧化沟经济，节...
