氧气充装站设计规范2009

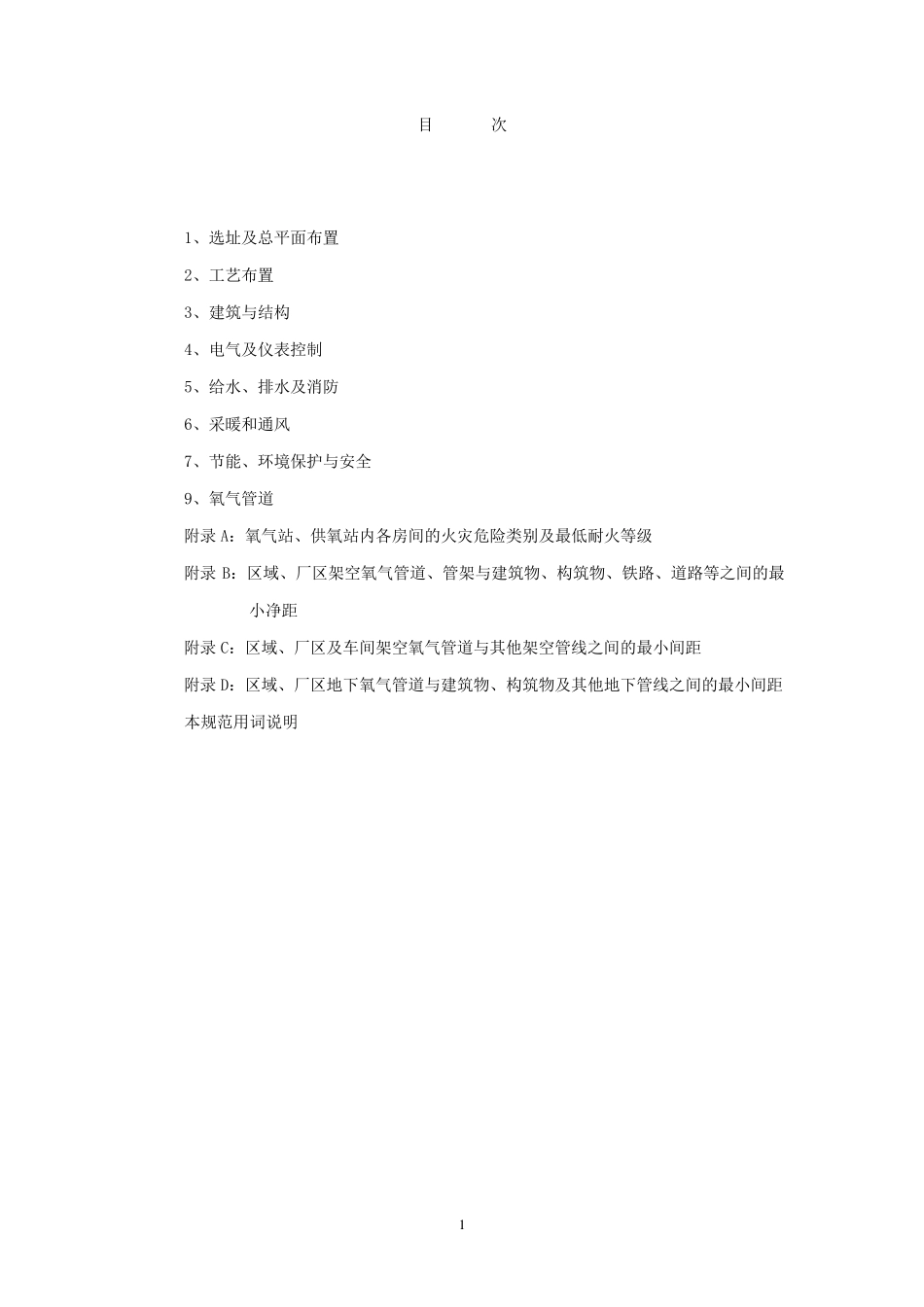

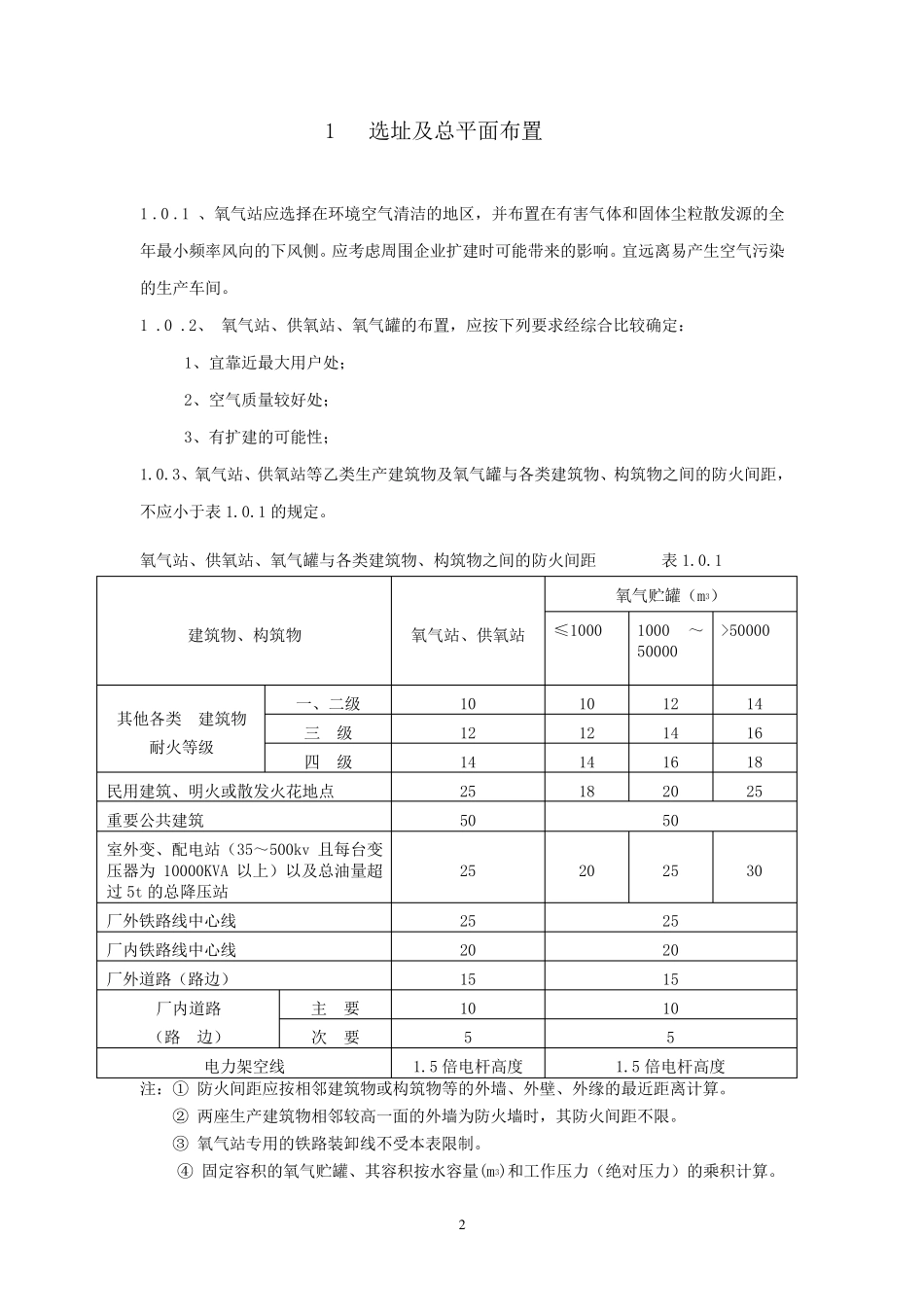

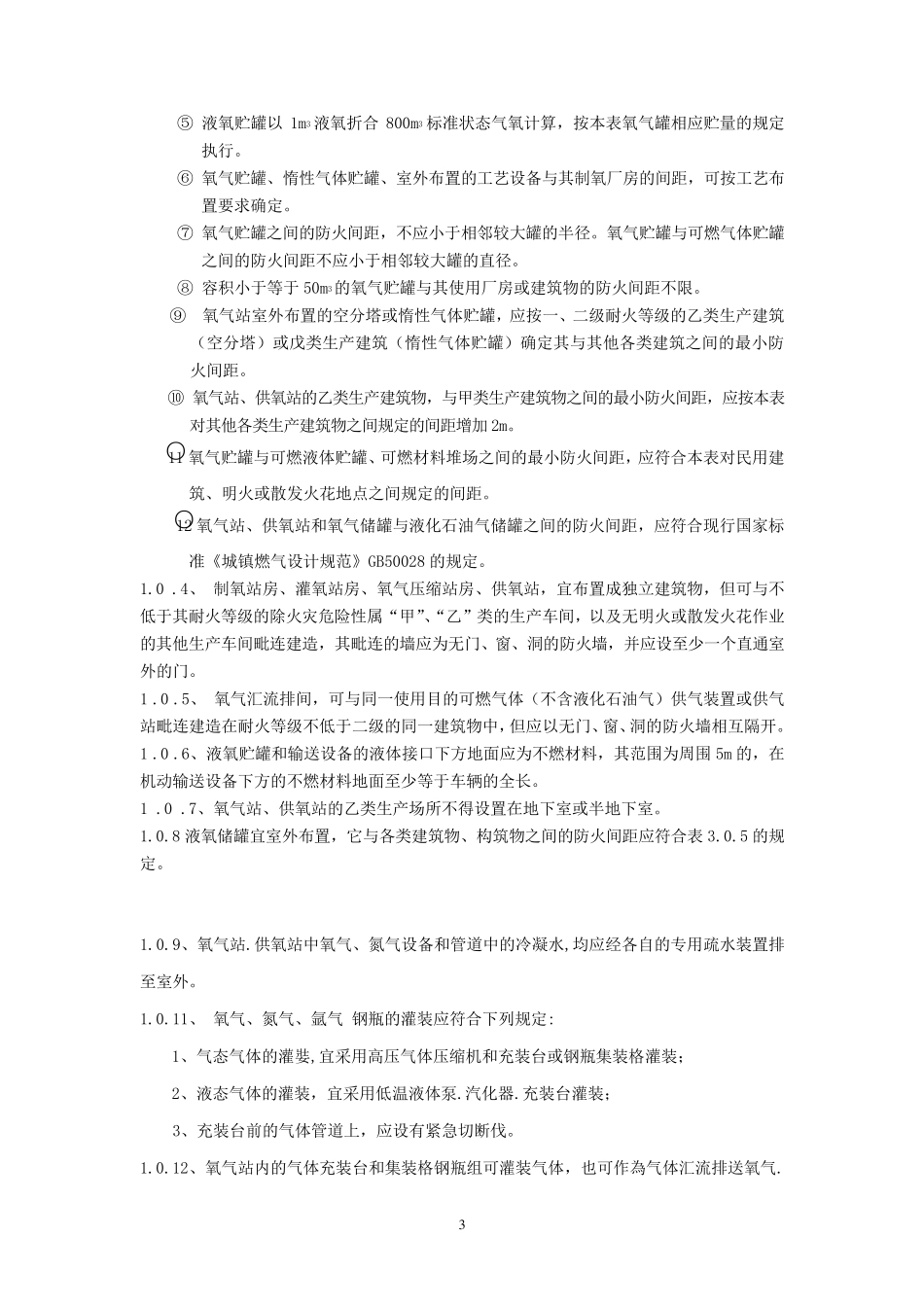

1 目 次 1、选址及总平面布置 2、工艺布置 3、建筑与结构 4、电气及仪表控制 5、给水、排水及消防 6、采暖和通风 7、节能、环境保护与安全 9、氧气管道 附录 A：氧气站、供氧站内各房间的火灾危险类别及最低耐火等级 附录 B：区域、厂区架空氧气管道、管架与建筑物、构筑物、铁路、道路等之间的最小净距 附录 C：区域、厂区及车间架空氧气管道与其他架空管线之间的最小间距 附录 D：区域、厂区地下氧气管道与建筑物、构筑物及其他地下管线之间的最小间距 本规范用词说明 2 1 选址及总平面布置 1 .0 .1 、氧气站应选择在环境空气清洁的地区，并布置在有害气体和固体尘粒散发源的全年最小频率风向的下风侧。应考虑周围企业扩建时可能带来的影响。宜远离易产生空气污染的生产车间。 1 .0 .2、 氧气站、供氧站、氧气罐的布置，应按下列要求经综合比较确定： 1、宜靠近最大用户处； 2、空气质量较好处； 3、有扩建的可能性； 1.0.3、氧气站、供氧站等乙类生产建筑物及氧气罐与各类建筑物、构筑物之间的防火间距，不应小于表1.0.1 的规定。 氧气站、供氧站、氧气罐与各类建筑物、构筑物之间的防火间距 表1.0.1 建筑物、构筑物 氧气站、供氧站 氧气贮罐（m3） ≤1000 1000～50000 >50000 其他各类 建筑物 耐火等级 一、二级 10 10 12 14 三 级 12 12 14 16 四 级 14 14 16 18 民用建筑、明火或散发火花地点 25 18 20 25 重要公共建筑 50 50 室外变、配电站（35～500kv 且每台变压器为10000KVA 以上）以及总油量超过5t 的总降压站 25 20 25 30 厂外铁路线中心线 25 25 厂内铁路线中心线 20 20 厂外道路（路边） 15 15 厂内道路 （路 边） 主 要 10 10 次 要 5 5 电力 架 空线 1.5 倍 电杆 高 度 1.5 倍 电杆 高 度 注 ：① 防火间距应按相 邻 建筑物或构筑物等的外墙 、外壁 、外缘 的最近距离计 算 。 ② 两 座 生产建筑物相 邻 较高 一面的外墙 为防火墙 时，其防火间距不限 。 ③ 氧气站专 用的铁路装 卸 线不受 本 表限 制 。 ④ 固定容 积 的氧气贮罐、其容 积 按水 容 量(m3)和工 作 压力 （绝 对 压力 ）的乘 积 计 算 。 3 ⑤ 液 氧 贮 罐 以1m3 液 氧 折 合800m3 标 准 状 态 气 氧 计 算 ， 按 本 表 氧 气 罐 相 应 贮 量 的 规 定执 行...
