氧气管道清洗方案

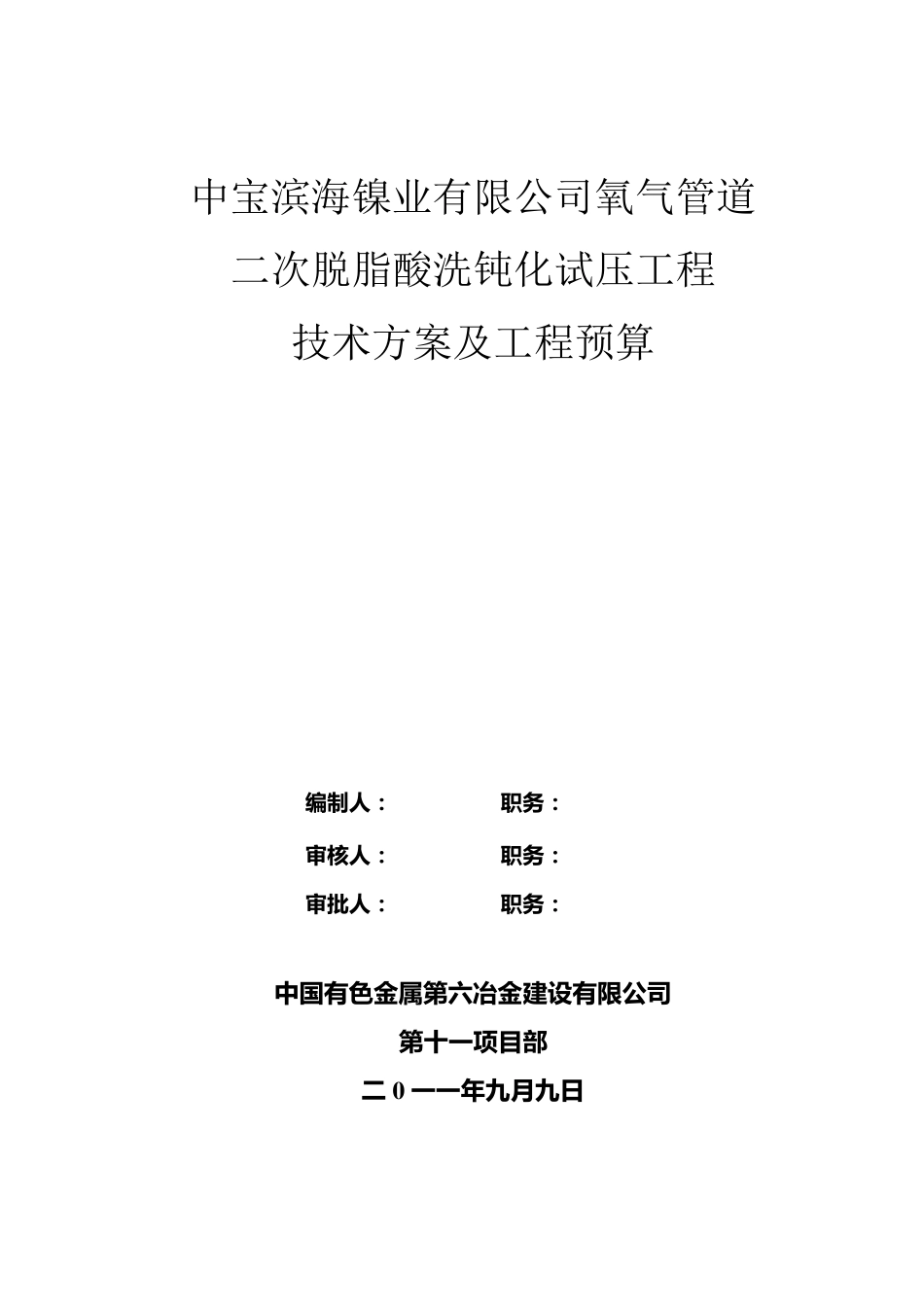

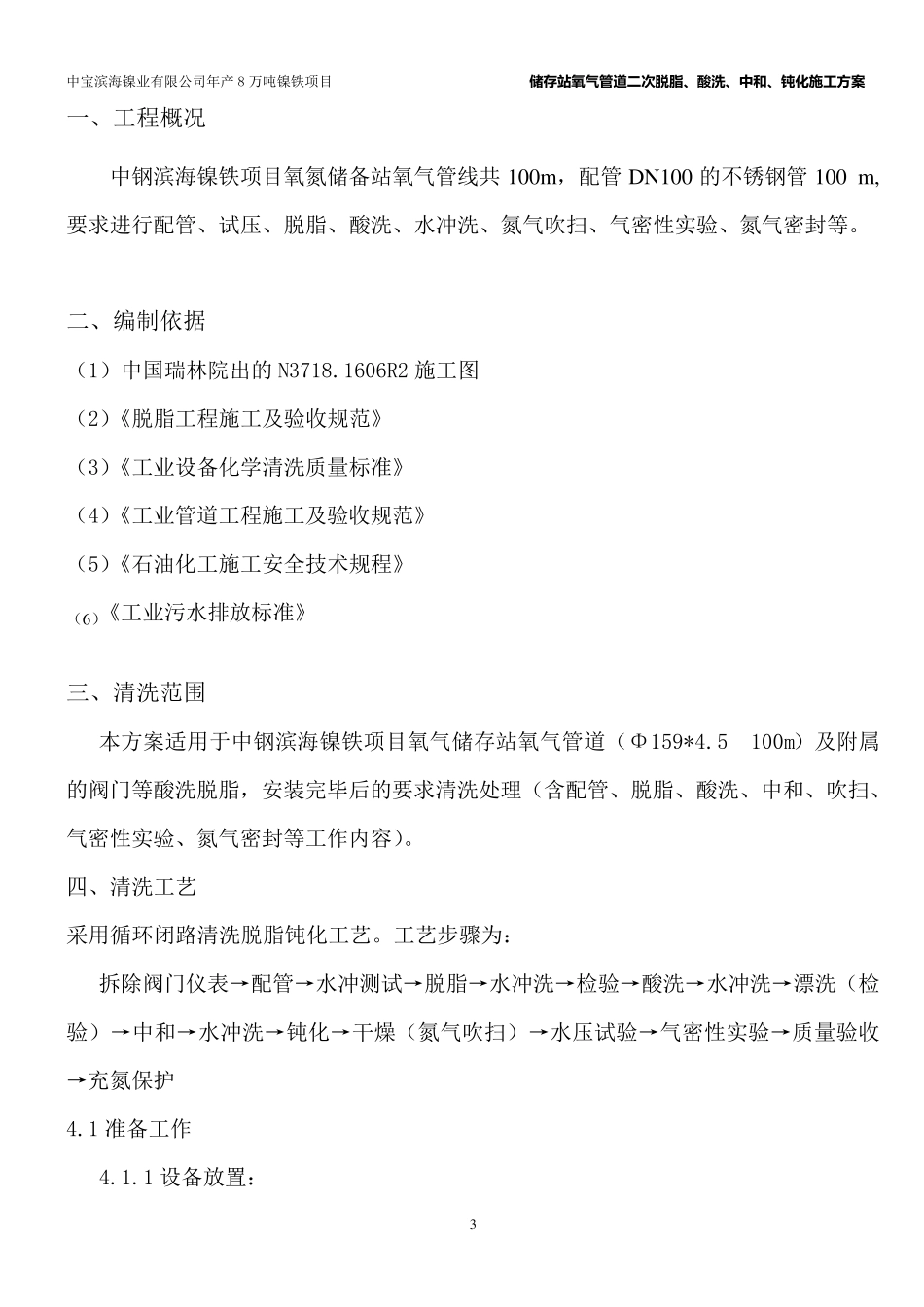

中宝滨海镍业有限公司氧气管道 二次脱脂酸洗钝化试压工程 技术方案及工程预算 编 制 人 ： 职 务 ： 审 核 人 ： 职 务 ： 审 批 人 ： 职 务 ： 中 国 有 色 金 属 第 六 冶 金 建 设 有 限 公 司 第 十 一项目部 二 0 一一年九月九日 中宝滨海镍业有限公司年产8 万吨镍铁项目 储 存 站 氧 气 管 道 二 次 脱 脂 、酸洗、中和、钝化施工方案 2 目 录 第一章：工程概况..................................03 第二章：编制依据..................................03 第三章：清洗范围..................................03 第四章：清洗工艺..................................03 第五章：工程预算..................................12 中宝滨海镍业有限公司年产8 万吨镍铁项目 储 存 站 氧 气 管 道 二 次 脱 脂 、酸洗、中和、钝化施工方案 3 一、工程概况 中钢滨海镍铁项目氧氮储备站氧气管线共100m，配管DN100 的不锈钢管100 m,要求进行配管、试压、脱脂、酸洗、水冲洗、氮气吹扫、气密性实验、氮气密封等。 二、编制依据 （1）中国瑞林院出的N3718.1606R2 施工图 （2）《脱脂工程施工及验收规范》 （3）《工业设备化学清洗质量标准》 （4）《工业管道工程施工及验收规范》 （5）《石油化工施工安全技术规程》 （6）《工业污水排放标准》 三、清洗范围 本方案适用于中钢滨海镍铁项目氧气储存站氧气管道（Φ159*4.5 100m）及附属的阀门等酸洗脱脂，安装完毕后的要求清洗处理（含配管、脱脂、酸洗、中和、吹扫、气密性实验、氮气密封等工作内容）。 四、清洗工艺 采用循环闭路清洗脱脂钝化工艺。工艺步骤为： 拆除阀门仪表→配管→水冲测试→脱脂→水冲洗→检验→酸洗→水冲洗→漂洗（检验）→中和→水冲洗→钝化→干燥（氮气吹扫）→水压试验→气密性实验→质量验收→充氮保护 4.1 准备工作 4.1.1 设备放置： 中宝滨海镍业有限公司年产8 万吨镍铁项目 储 存 站 氧 气 管 道 二 次 脱 脂 、酸洗、中和、钝化施工方案 4 一台清洗槽分别放置氧气储备站附近，并固定。一台循环水泵分别置于清洗槽前，并固定。另外一台吸水泵置于循环罐附近，并固定。 4.1.2 循环管路的配制 采用DN100 的镀锌钢管将氧气管道及清洗槽连接起来，形成循环回路。构成的循环回路须保证管道的内壁全部接触清洗液。 4.1.3 蒸汽管线的配制（...
