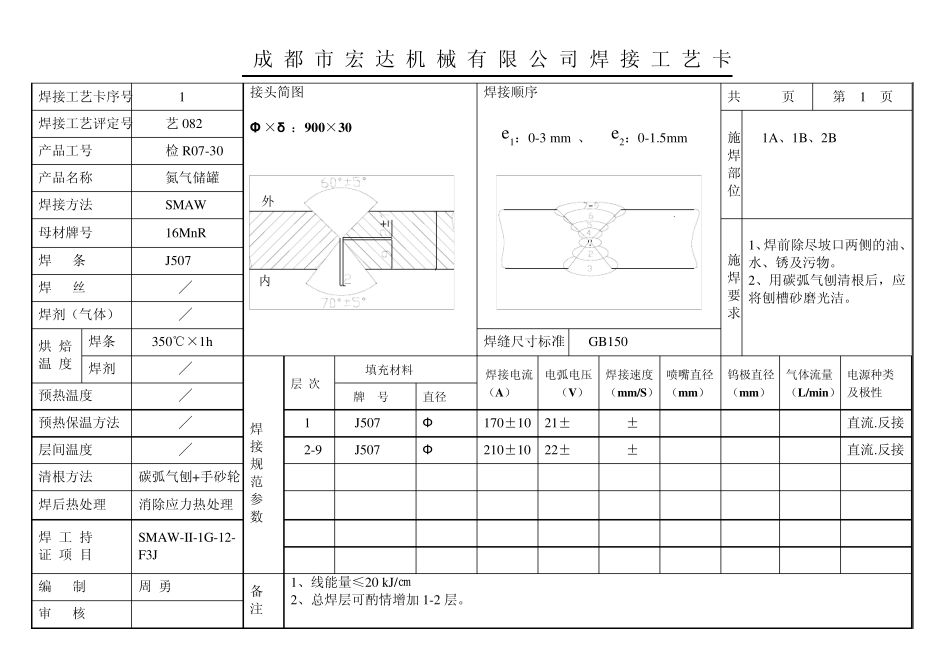

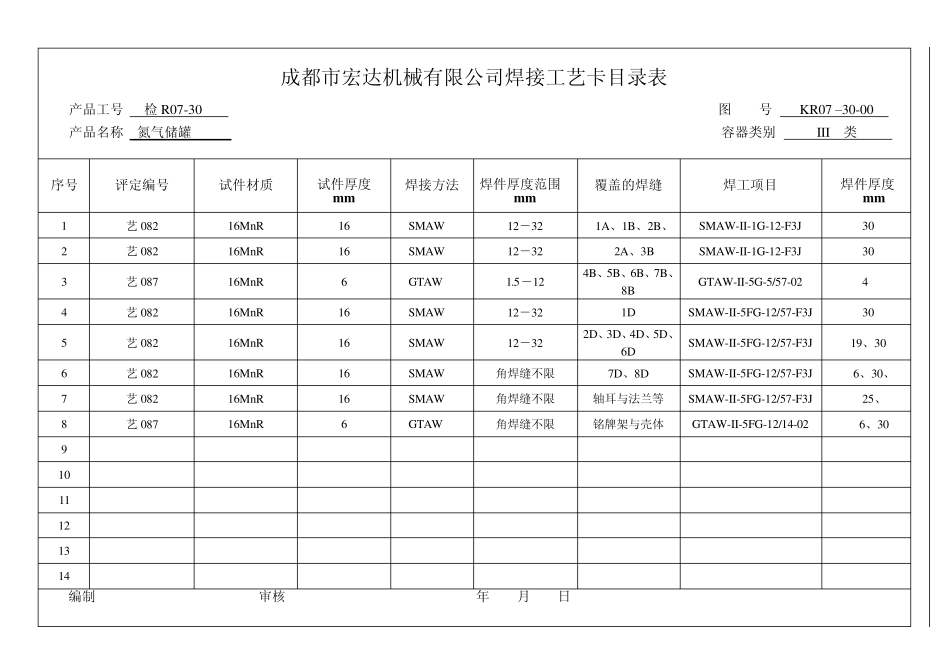

成 都 市 宏 达 机 械 有 限 公 司 焊 接 工 艺 卡 焊接工艺卡序号 1 接头简图 Φ ×δ ：900×30 30外内 焊接顺序 e1：0-3 mm 、 e2：0-1.5mm 共 页 第 1 页 焊接工艺评定号 艺082 施 焊 部 位 1A、1B、2B 产品工号 检R07-30 产品名称 氮气储罐 焊接方法 SMAW 母材牌号 16MnR 施 焊 要 求 1、焊前除尽坡口两侧的油、水、锈及污物。 2、用碳弧气刨清根后，应将刨槽砂磨光洁。 焊 条 J507 焊 丝 ╱ 焊剂（气体） ╱ 烘 焙 温 度 焊条 350℃×1h 焊缝尺寸标准 GB150 焊剂 ╱ 焊 接 规 范 参 数 层 次 填充材料 焊接电流 （A） 电弧电压 （V） 焊接速度 （mm/S） 喷嘴直径 （mm） 钨极直径 （mm） 气体流量 （L/min） 电源种类 及极性 预热温度 ╱ 牌 号 直径 预热保温方法 ╱ 1 J507 Ф 4 170±10 21±2 2.8±0.2 直流.反接 层间温度 ╱ 2-9 J507 Ф 5 210±10 22±2 3.4±0.2 直流.反接 清根方法 碳弧气刨+手砂轮 焊后热处理 消除应力热处理 焊 工 持 证 项 目 SMAW-II-1G-12- F3J 编 制 周 勇 备 注 1、线能量≤20 kJ/㎝ 2、总焊层可酌情增加 1-2 层。 审 核 成 都 市 宏 达 机 械 有 限 公 司 焊 接 工 艺 规 程 产 品 名 称 氮气储罐 产 品 编 号 检 R 07-30 编制 审核 成都市宏达机械有限公司焊接工艺卡目录表 产品工号 检R07-30 图 号 KR07 –30-00 产品名称 氮气储罐 容器类别 III 类 编制 审核 年 月 日 序号 评定编号 试件材质 试件厚度 m m 焊接方法 焊件厚度范围 m m 覆盖的焊缝 焊工项目 焊件厚度 m m 1 艺082 16MnR 16 SMAW 12－32 1A、1B、2B、 SMAW-II-1G-12-F3J 30 2 艺082 16MnR 16 SMAW 12－32 2A、3B SMAW-II-1G-12-F3J 30 3 艺087 16MnR 6 GTAW 1.5－12 4B、5B、6B、7B、8B GTAW-II-5G-5/57-02 4 4 艺082 16MnR 16 SMAW 12－32 1D SMAW-II-5FG-12/57-F3J 30 5 艺082 16MnR 16 SMAW 12－32 2D、3D、4D、5D、6D SMAW-II-5FG-12/57-F3J 19、30 6 艺082 16MnR 16 SMAW 角焊缝不限 7D、8D SMAW-II-5FG-12/57-F3J 6、30、 7 艺082 16MnR 16 SMAW 角焊缝不限 轴耳与法兰等 SMAW-II-5FG-12/57-F3J 25、 8 艺087 16MnR 6 GTAW 角焊缝不限 铭...
