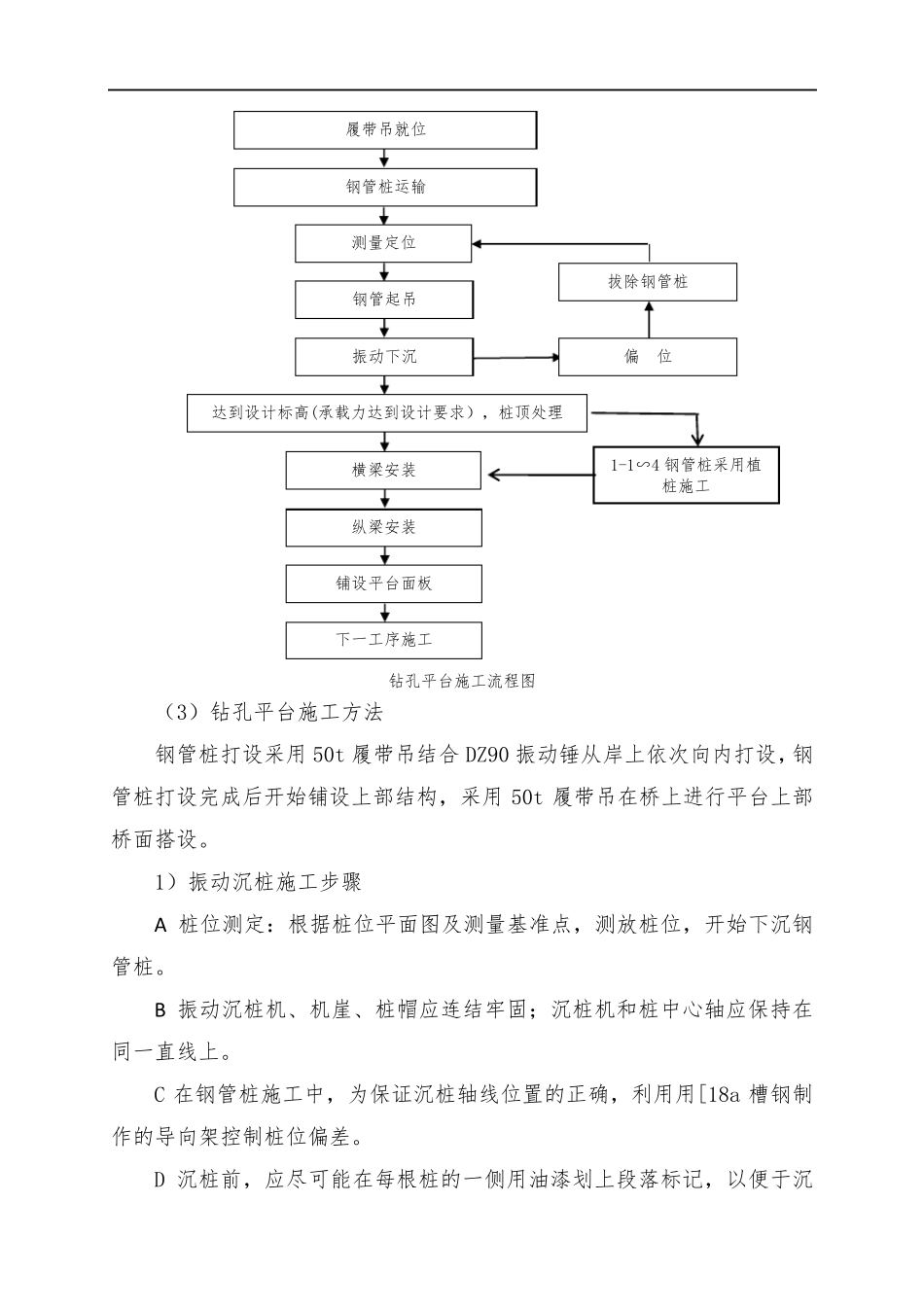

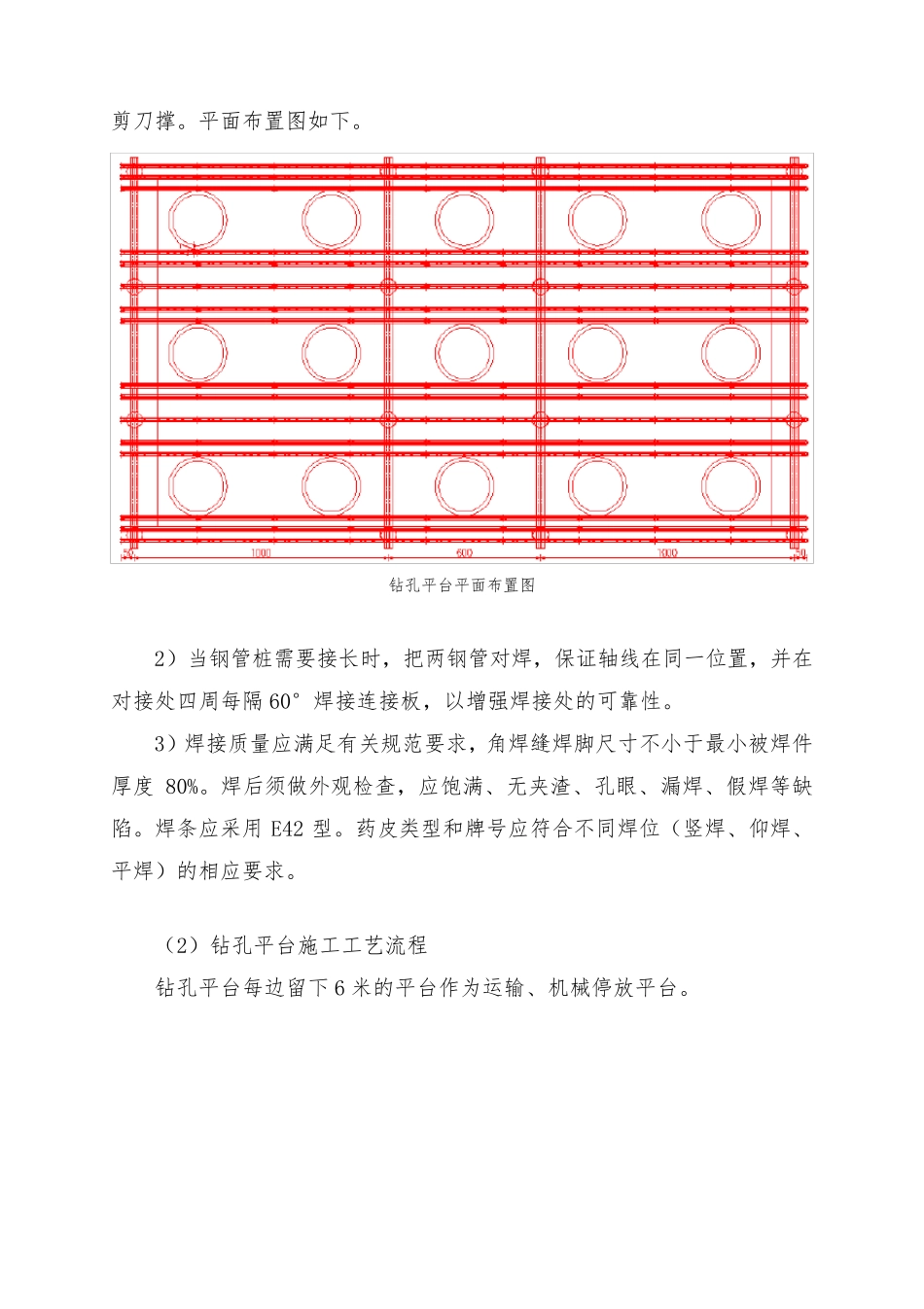

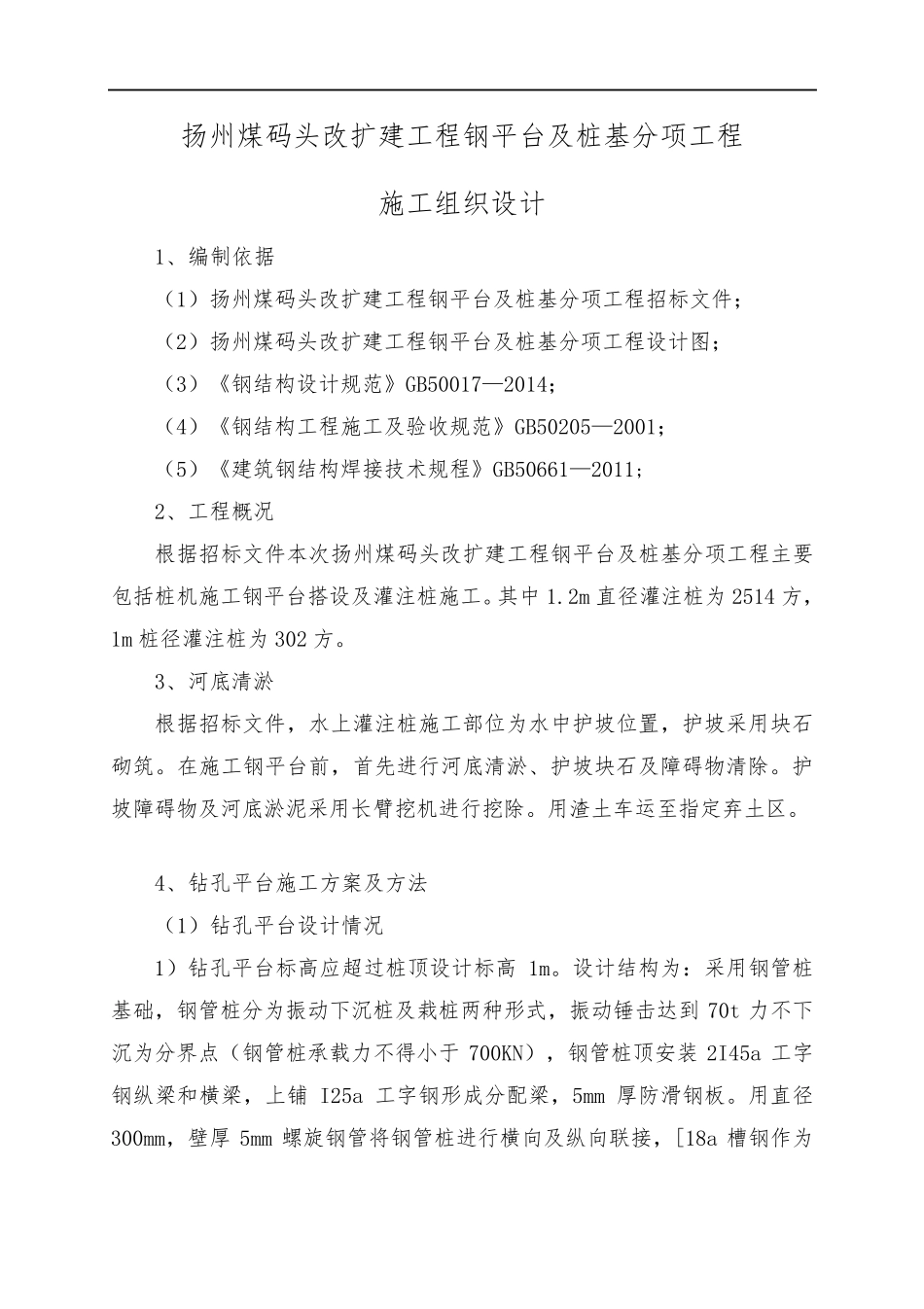

扬州煤码头改扩建工程钢平台及桩基分项工程 施工组织设计 1、编制依据 （1）扬州煤码头改扩建工程钢平台及桩基分项工程招标文件； （2）扬州煤码头改扩建工程钢平台及桩基分项工程设计图； （3）《钢结构设计规范》GB50017—2014； （4）《钢结构工程施工及验收规范》GB50205—2001； （5）《建筑钢结构焊接技术规程》GB50661—2011; 2、工程概况 根据招标文件本次扬州煤码头改扩建工程钢平台及桩基分项工程主要包括桩机施工钢平台搭设及灌注桩施工。其中 1.2m 直径灌注桩为 2514 方，1m 桩径灌注桩为 302 方。 3、河底清淤 根据招标文件，水上灌注桩施工部位为水中护坡位置，护坡采用块石砌筑。在施工钢平台前，首先进行河底清淤、护坡块石及障碍物清除。护坡障碍物及河底淤泥采用长臂挖机进行挖除。用渣土车运至指定弃土区。 4、钻孔平台施工方案及方法 （1）钻孔平台设计情况 1）钻孔平台标高应超过桩顶设计标高 1m。设计结构为：采用钢管桩基础，钢管桩分为振动下沉桩及栽桩两种形式，振动锤击达到70t 力不下沉为分界点（钢管桩承载力不得小于700KN），钢管桩顶安装2I45a 工字钢纵梁和横梁，上铺I25a 工字钢形成分配梁，5mm 厚防滑钢板。用直径300mm，壁厚5mm 螺 旋 钢管将 钢管桩进行横向 及纵向 联 接，[18a 槽 钢作 为 剪刀撑。平面布置图如下。 钻孔平台平面布置图 2）当钢管桩需要接长时，把两钢管对焊，保证轴线在同一位置，并在对接处四周每隔60°焊接连接板，以增强焊接处的可靠性。 3）焊接质量应满足有关规范要求，角焊缝焊脚尺寸不小于最小被焊件厚度 80%。焊后须做外观检查，应饱满、无夹渣、孔眼、漏焊、假焊等缺陷。焊条应采用 E42 型。药皮类型和牌号应符合不同焊位（竖焊、仰焊、平焊）的相应要求。 （2）钻孔平台施工工艺流程 钻孔平台每边留下6 米的平台作为运输、机械停放平台。 钻 孔 平 台 施 工 流 程 图 （ 3） 钻 孔 平 台 施 工 方 法 钢 管 桩 打 设 采 用 50t 履 带 吊 结 合 DZ90 振 动 锤 从 岸 上 依 次 向 内 打 设 ， 钢管 桩 打 设 完 成 后 开 始 铺 设 上 部 结 构 ， 采 用50t 履 带 吊 在 桥 上 进 行 平 台 上 部桥 面 搭 设 。 1） 振 动 沉 桩 施 工 步 骤 A 桩 位 测 定 ： 根 据 桩 位 平 面 图 及 测 量 基 准 点 ， 测 放 桩 ...
