水下作业(潜水)施工方案

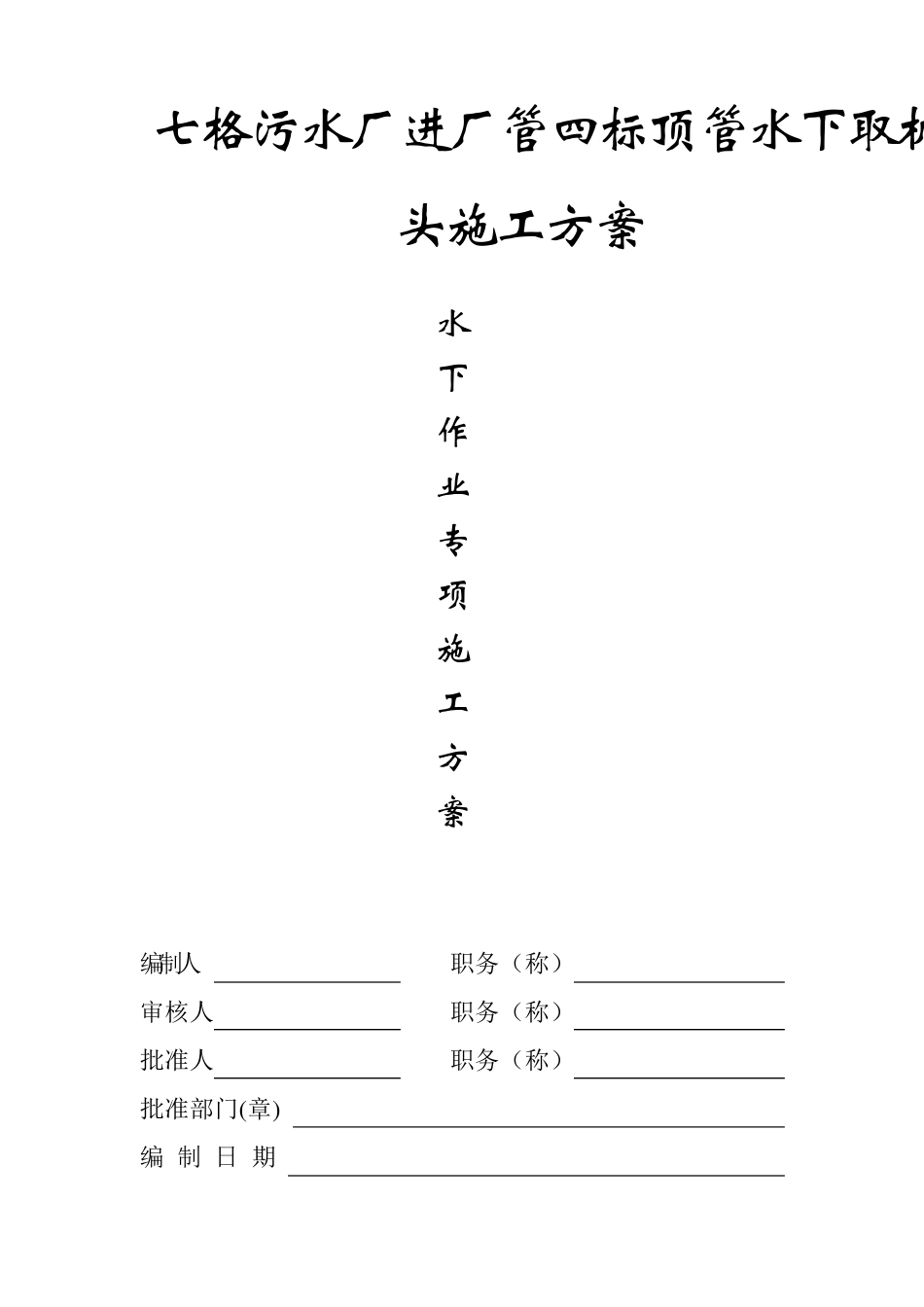

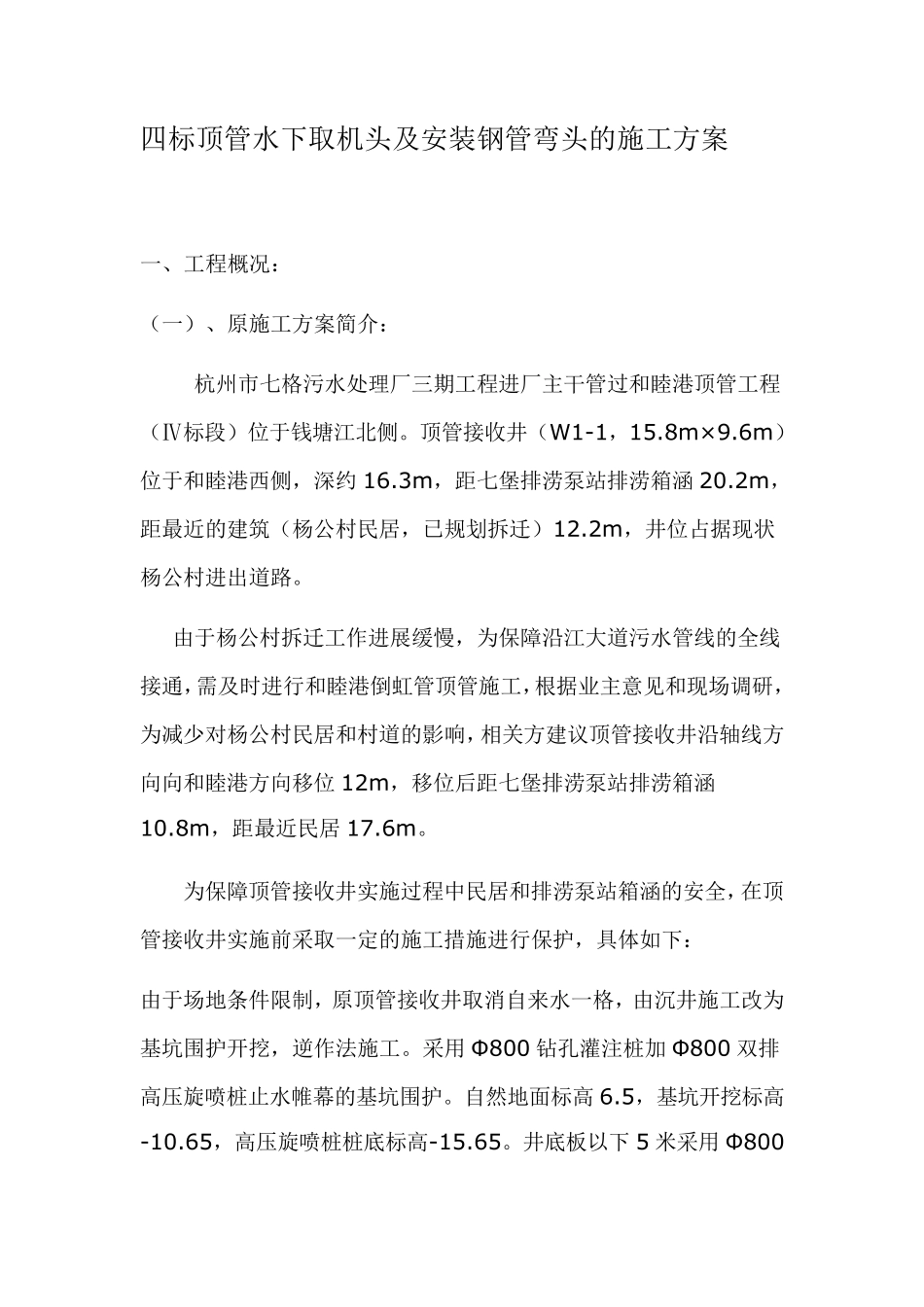

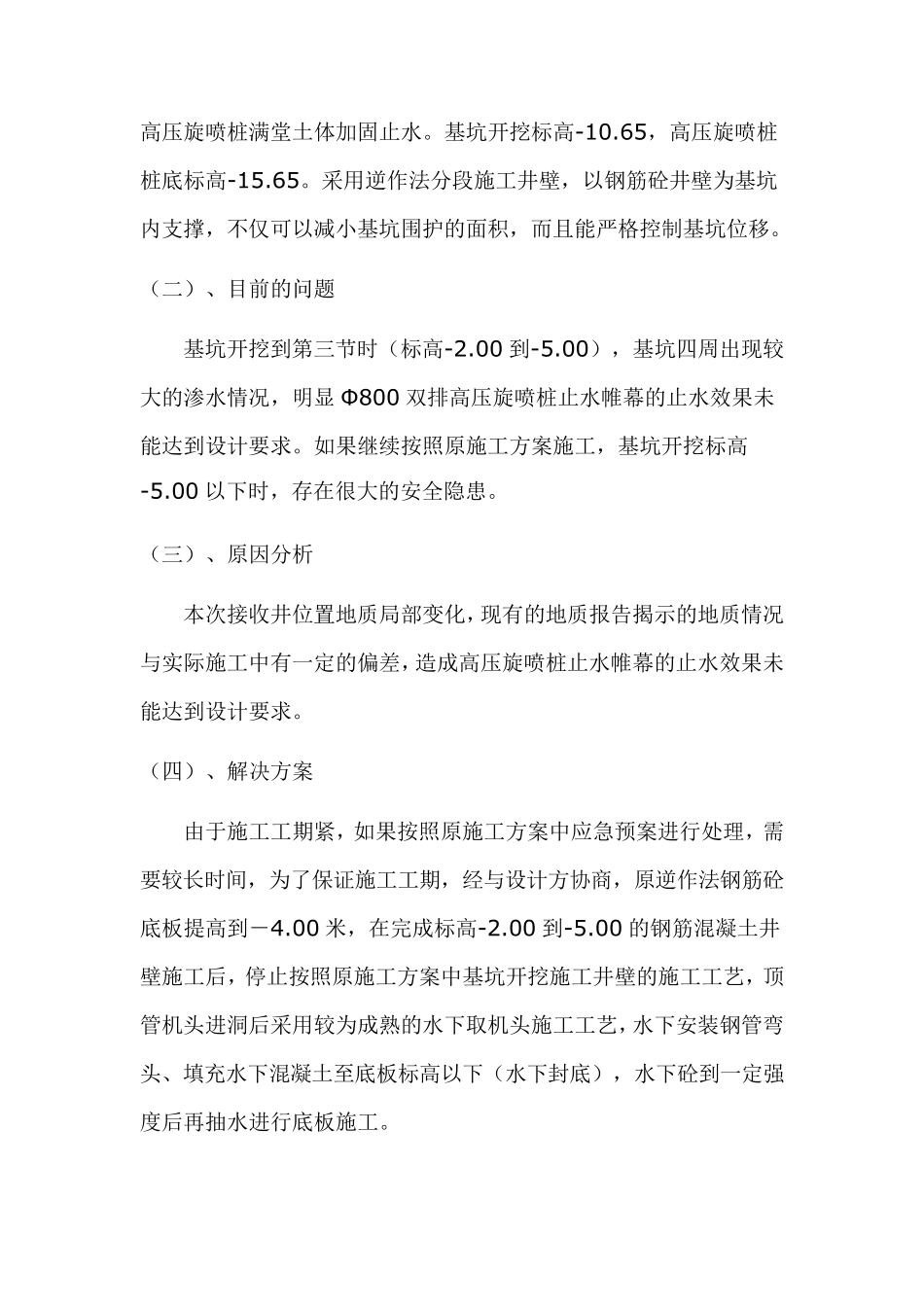

七格污水厂进厂管四标顶管水下取机头及安装钢管弯头施工方案 水 下 作 业 专 项 施 工 方 案 编制人 职务（称） 审核人 职务（称） 批准人 职务（称） 批准部门(章) 编 制 日 期 四标顶管水下取机头及安装钢管弯头的施工方案 一、工程概况： （一）、原施工方案简介： 杭州市七格污水处理厂三期工程进厂主干管过和睦港顶管工程（Ⅳ标段）位于钱塘江北侧。顶管接收井（W1-1，15.8m×9.6m）位于和睦港西侧，深约 16.3m，距七堡排涝泵站排涝箱涵 20.2m，距最近的建筑（杨公村民居，已规划拆迁）12.2m，井位占据现状杨公村进出道路。 由于杨公村拆迁工作进展缓慢，为保障沿江大道污水管线的全线接通，需及时进行和睦港倒虹管顶管施工，根据业主意见和现场调研，为减少对杨公村民居和村道的影响，相关方建议顶管接收井沿轴线方向向和睦港方向移位 12m，移位后距七堡排涝泵站排涝箱涵10.8m，距最近民居 17.6m。 为保障顶管接收井实施过程中民居和排涝泵站箱涵的安全，在顶管接收井实施前采取一定的施工措施进行保护，具体如下： 由于场地条件限制，原顶管接收井取消自来水一格，由沉井施工改为基坑围护开挖，逆作法施工。采用 Φ800 钻孔灌注桩加 Φ800 双排高压旋喷桩止水帷幕的基坑围护。自然地面标高 6.5，基坑开挖标高-10.65，高压旋喷桩桩底标高-15.65。井底板以下5 米采用 Φ800 高压旋喷桩满堂土体加固止水。基坑开挖标高-10.65，高压旋喷桩桩底标高-15.65。采用逆作法分段施工井壁，以钢筋砼井壁为基坑内支撑，不仅可以减小基坑围护的面积，而且能严格控制基坑位移。 （二）、目前的问题 基坑开挖到第三节时（标高-2.00 到-5.00），基坑四周出现较大的渗水情况，明显 Φ 800 双排高压旋喷桩止水帷幕的止水效果未能达到设计要求。如果继续按照原施工方案施工，基坑开挖标高-5.00 以下时，存在很大的安全隐患。 （三）、原因分析 本次接收井位置地质局部变化，现有的地质报告揭示的地质情况与实际施工中有一定的偏差，造成高压旋喷桩止水帷幕的止水效果未能达到设计要求。 （四）、解决方案 由于施工工期紧，如果按照原施工方案中应急预案进行处理，需要较长时间，为了保证施工工期，经与设计方协商，原逆作法钢筋砼底板提高到－4.00 米，在完成标高-2.00 到-5.00 的钢筋混凝土井壁施工后，停止按照原施工方案中基坑开挖施工井壁的施工工艺，顶管机头进洞后采用较为成熟的水下取机头施工工...
