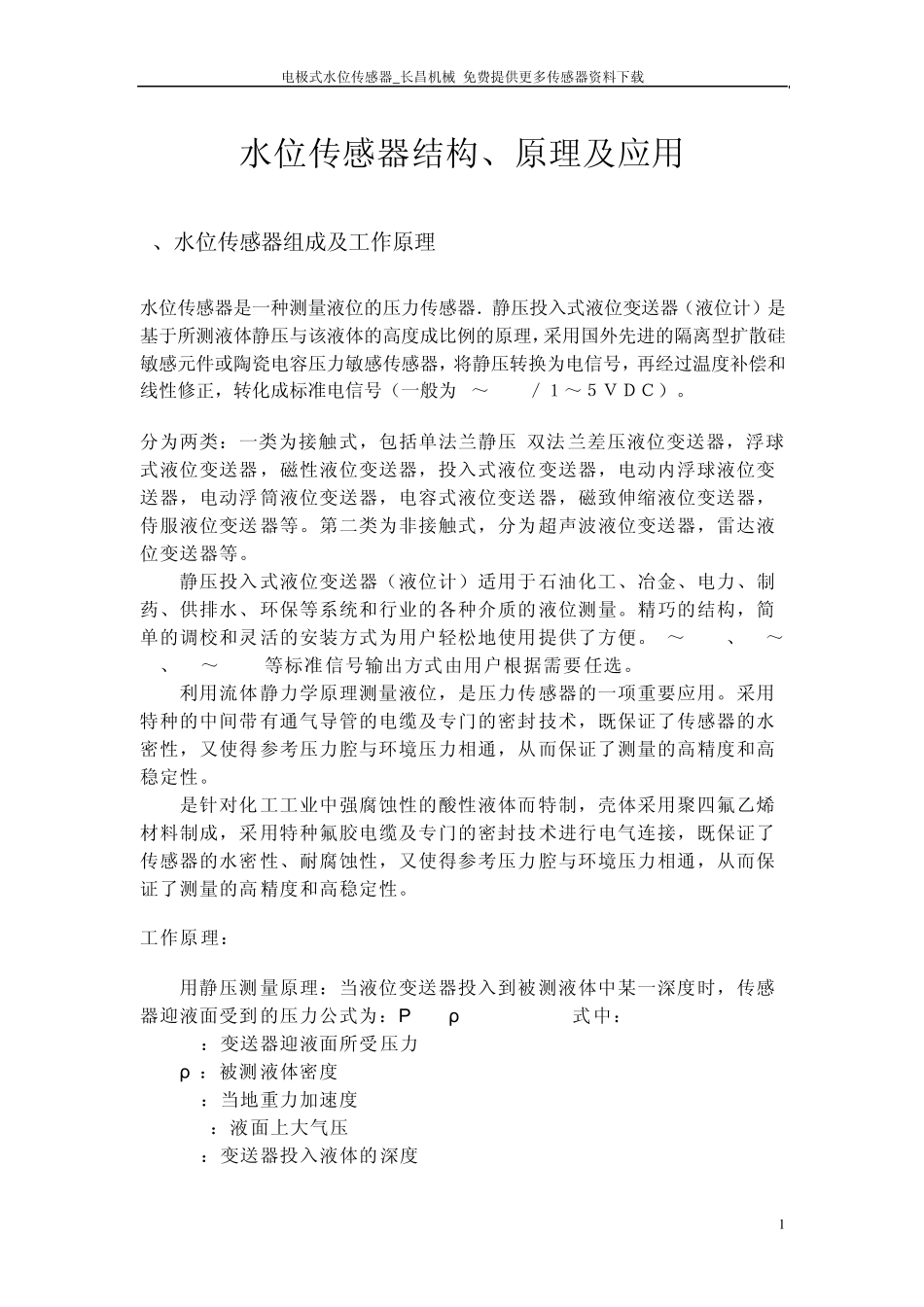

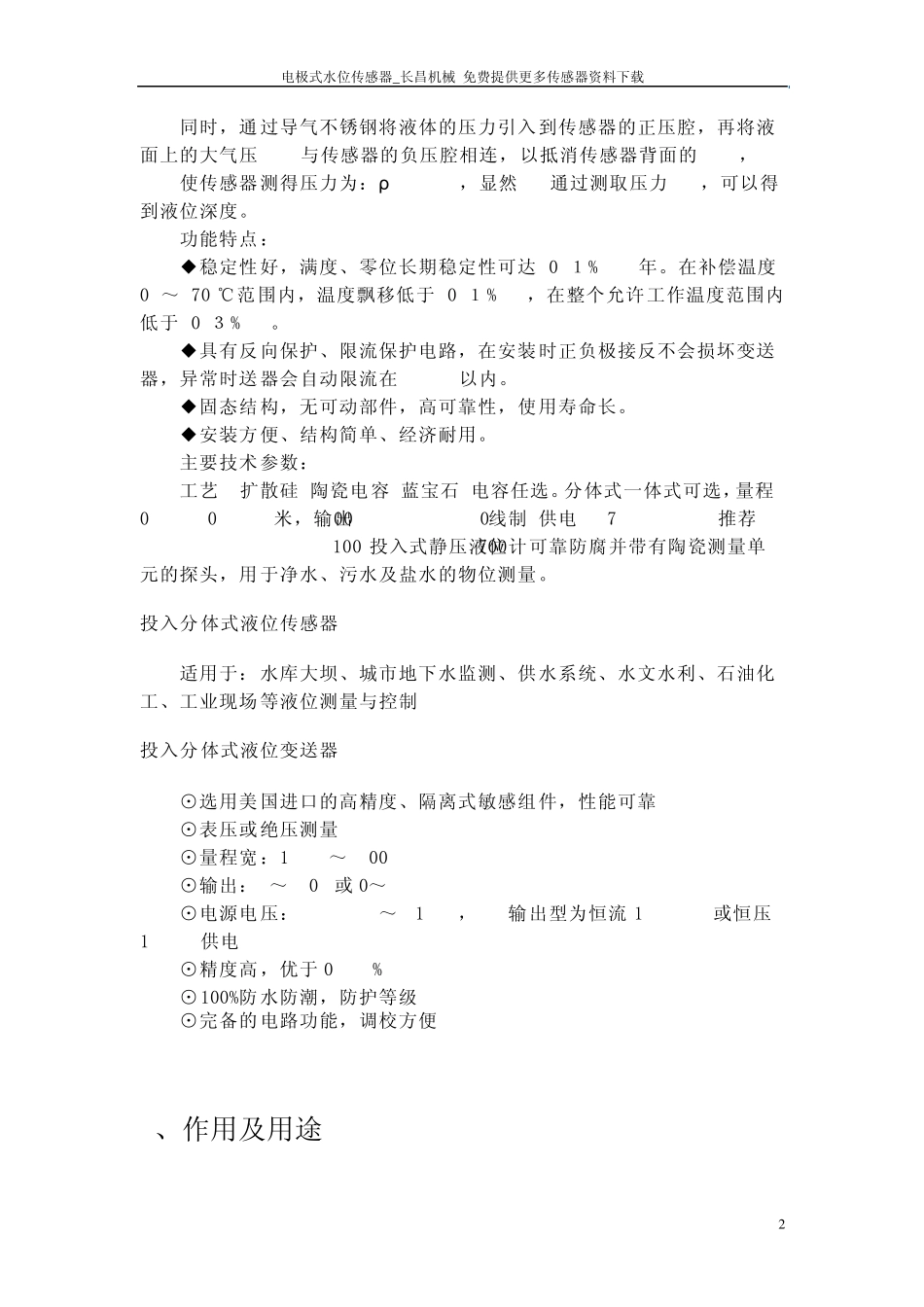

电极式水位传感器_ 长昌机械 免费提供更多传感器资料下载 1 水位传感器结构、原理及应用 1、水位传感器组成及工作原理 水位传感器是一种测量液位的压力传感器．静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为 4～20mA／１～５ＶＤＣ）。 分为两类：一类为接触式，包括单法兰静压/双法兰差压液位变送器，浮球式液位变送器，磁性液位变送器，投入式液位变送器，电动内浮球液位变送器，电动浮筒液位变送器，电容式液位变送器，磁致伸缩液位变送器，侍服液位变送器等。第二类为非接触式，分为超声波液位变送器，雷达液位变送器等。 静压投入式液位变送器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。 利用流体静力学原理测量液位，是压力传感器的一项重要应用。采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。 是针对化工工业中强腐蚀性的酸性液体而特制，壳体采用聚四氟乙烯材料制成，采用特种氟胶电缆及专门的密封技术进行电气连接，既保证了传感器的水密性、耐腐蚀性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。 工作原理： 用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po式中： P ：变送器迎液面所受压力 ρ ：被测液体密度 g ：当地重力加速度 Po ：液面上大气压 H ：变送器投入液体的深度 电极式水位传感器_ 长昌机械 免费提供更多传感器资料下载 2 同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ， 使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。 功能特点： ◆稳定性好，满度、零位长期稳定性可达 0.１%FS/ 年。在补偿温度 0 ～ 70 ℃范围内，温度飘移低于 0.１%FS ，在整个允许工作温度范围内低于 0.３%FS 。 ...
