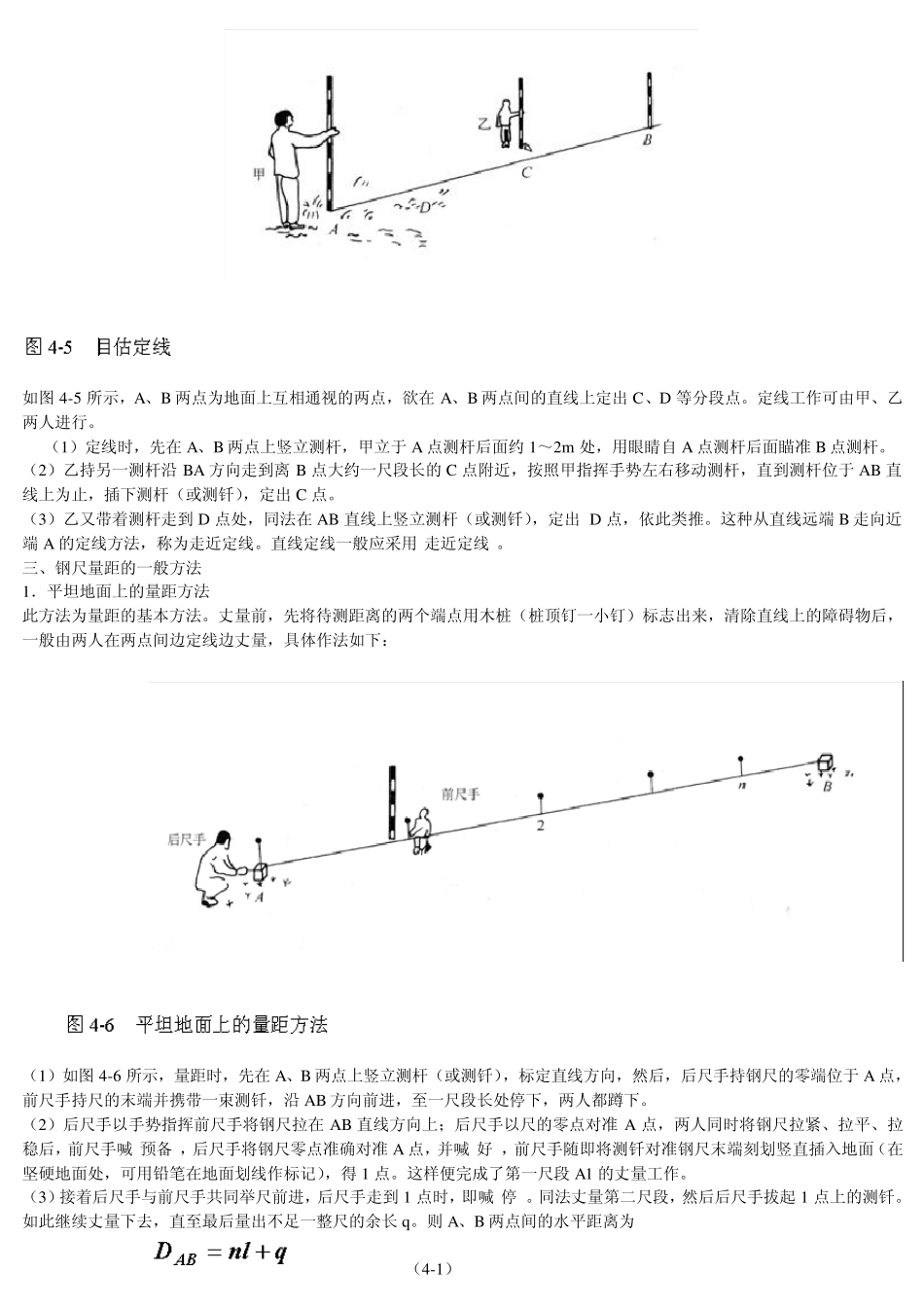

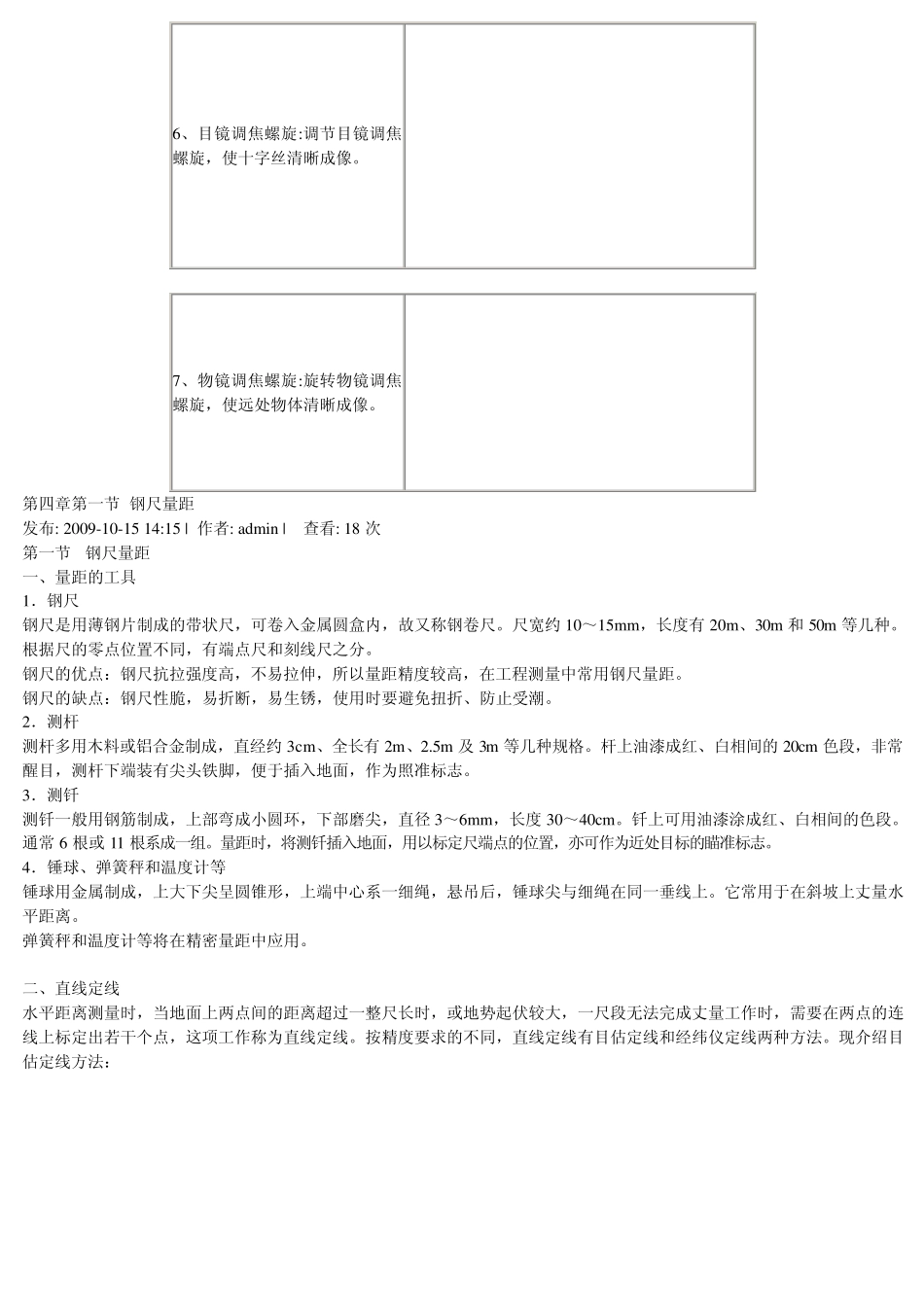

水准仪操作步骤方法详解图解 步骤 图解 1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。如果地面松软，应将架腿踩入土中。 2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。 3、脚螺旋:调节脚螺旋，使圆水准气泡居中。 4、制动螺旋:旋紧制动螺旋，望远镜被固定。 5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。 6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。 7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。 第四章第一节 钢尺量距 发布: 2009-10-15 14:15 | 作者: admin | 查看: 18 次 第一节 钢尺量距 一、量距的工具 1．钢尺 钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。尺宽约 10～15mm，长度有 20m、30m 和 50m 等几种。根据尺的零点位置不同，有端点尺和刻线尺之分。 钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。 钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。 2．测杆 测杆多用木料或铝合金制成，直经约 3cm、全长有 2m、2.5m 及 3m 等几种规格。杆上油漆成红、白相间的 20cm 色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。 3．测钎 测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径 3～6mm，长度 30～40cm。钎上可用油漆涂成红、白相间的色段。通常 6 根或 11 根系成一组。量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。 4．锤球、弹簧秤和温度计等 锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。它常用于在斜坡上丈量水平距离。 弹簧秤和温度计等将在精密量距中应用。 二、直线定线 水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。现介绍目估定线方法： 如图4-5 所示，A、B 两点为地面上互相通视的两点，欲在 A、B 两点间的直线上定出 C、D 等分段点。定线工作可由甲、乙两人进行。 （1）定线时，先在 A、B 两点上竖立测杆，甲立于 A 点测杆后面约 1～2m 处，用眼睛自 A 点测杆后面瞄准 B 点测杆。 （2）乙...
