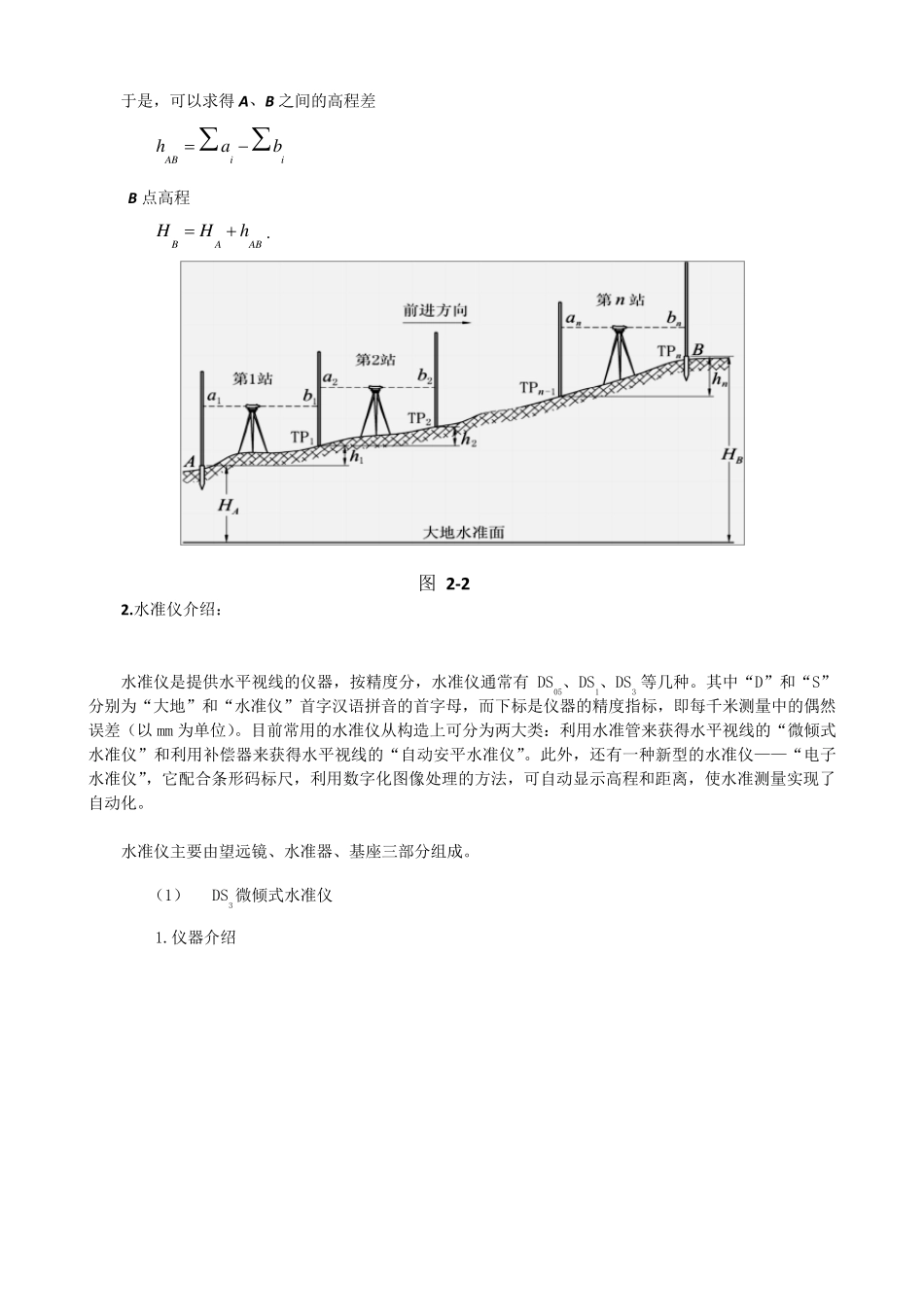

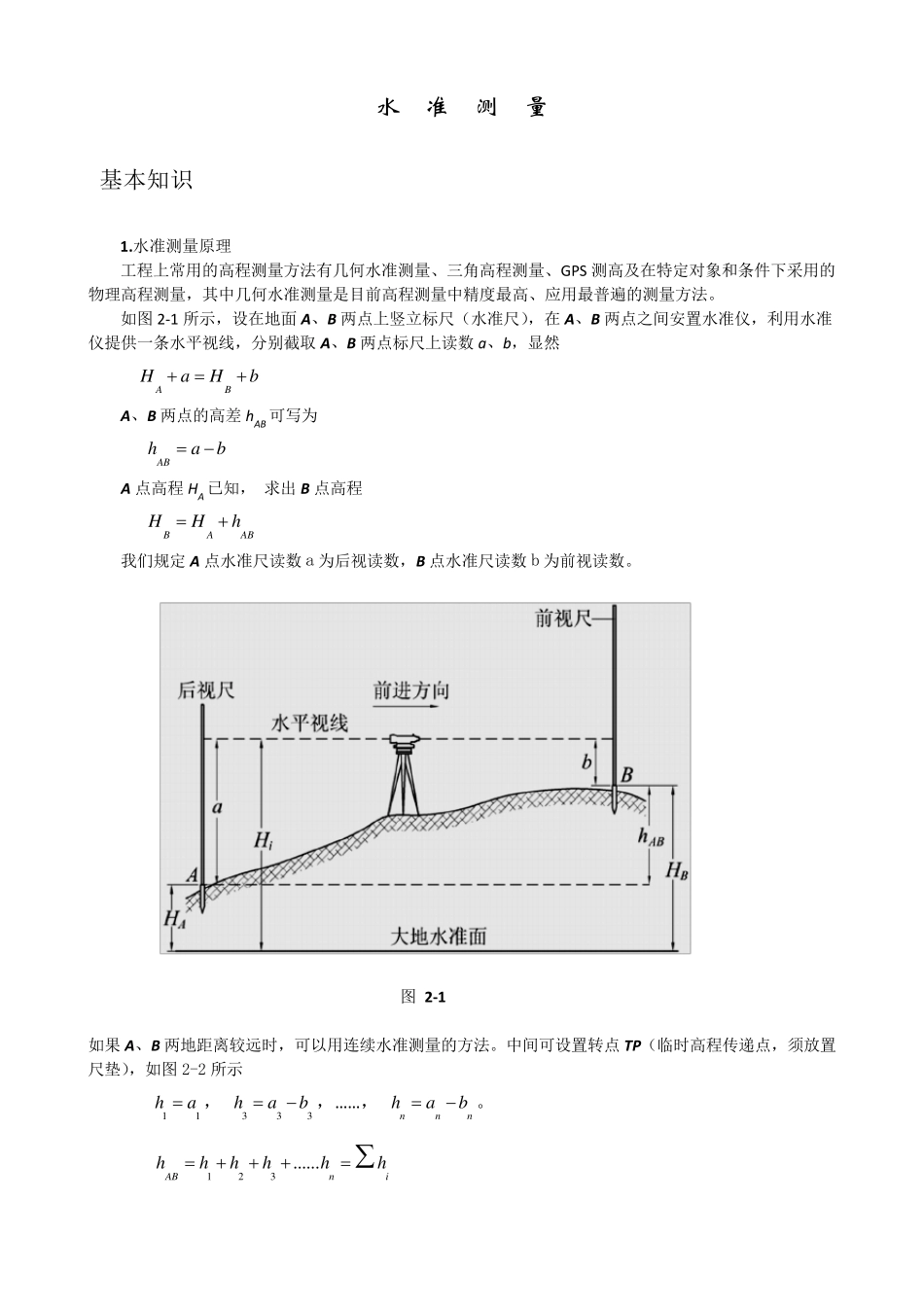

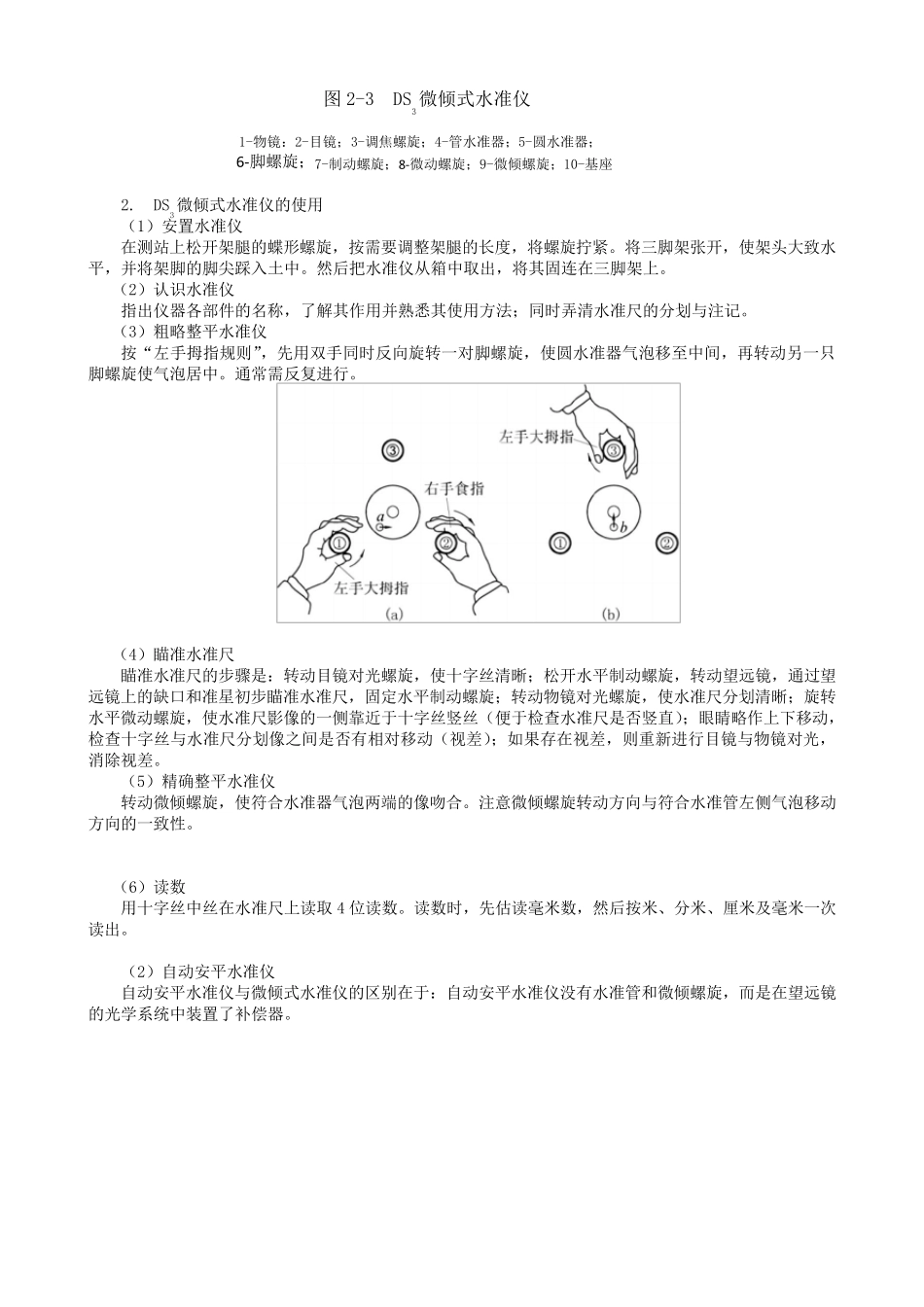

水 准 测 量 基本知识 1.水准测量原理 工程上常用的高程测量方法有几何水准测量、三角高程测量、GPS 测高及在特定对象和条件下采用的物理高程测量，其中几何水准测量是目前高程测量中精度最高、应用最普遍的测量方法。 如图 2-1 所示，设在地面 A、B 两点上竖立标尺（水准尺），在 A、B 两点之间安置水准仪，利用水准仪提供一条水平视线，分别截取 A、B 两点标尺上读数 a、b，显然 ABHaHb A、B 两点的高差 hAB 可写为 ABhab A 点高程HA 已知， 求出 B 点高程 BAABHHh 我们规定 A 点水准尺读数 a 为后视读数，B 点水准尺读数 b 为前视读数。 图 2-1 如果 A、B 两地距离较远时，可以用连续水准测量的方法。中间可设置转点 TP（临时高程传递点，须放置尺垫），如图 2-2 所示 11ha， 333hab，… … ， nnnhab。 123......ABnihhhhhh  于是，可以求得A、B 之间的高程差 ABiihab B 点高程 BAABHHh. 图 2 -2 2 .水准仪介绍： 水准仪是提供水平视线的仪器，按精度分，水准仪通常有DS05、DS1、DS3 等几种。其中“D”和“S”分别为“大地”和“水准仪”首字汉语拼音的首字母，而下标是仪器的精度指标，即每千米测量中的偶然误差（以mm 为单位）。目前常用的水准仪从构造上可分为两大类：利用水准管来获得水平视线的“微倾式水准仪”和利用补偿器来获得水平视线的“自动安平水准仪”。此外，还有一种新型的水准仪——“电子水准仪”，它配合条形码标尺，利用数字化图像处理的方法，可自动显示高程和距离，使水准测量实现了自动化。 水准仪主要由望远镜、水准器、基座三部分组成。 （1） DS3微倾式水准仪 1.仪器介绍 图2-3 DS3微倾式水准仪 1-物镜：2-目镜；3-调焦螺旋；4-管水准器；5-圆水准器； 6-脚螺旋；7-制动螺旋；8-微动螺旋；9-微倾螺旋；10-基座 2. DS3微倾式水准仪的使用 （1）安置水准仪 在测站上松开架腿的蝶形螺旋，按需要调整架腿的长度，将螺旋拧紧。将三脚架张开，使架头大致水平，并将架脚的脚尖踩入土中。然后把水准仪从箱中取出，将其固连在三脚架上。 （2）认识水准仪 指出仪器各部件的名称，了解其作用并熟悉其使用方法；同时弄清水准尺的分划与注记。 （3）粗略整平水准仪 按“左手拇指规则”，先用双手同时反向旋转一对脚螺旋，使圆水准器气泡移至中间，再转动另一只脚螺旋使气泡居中。通常需反...
