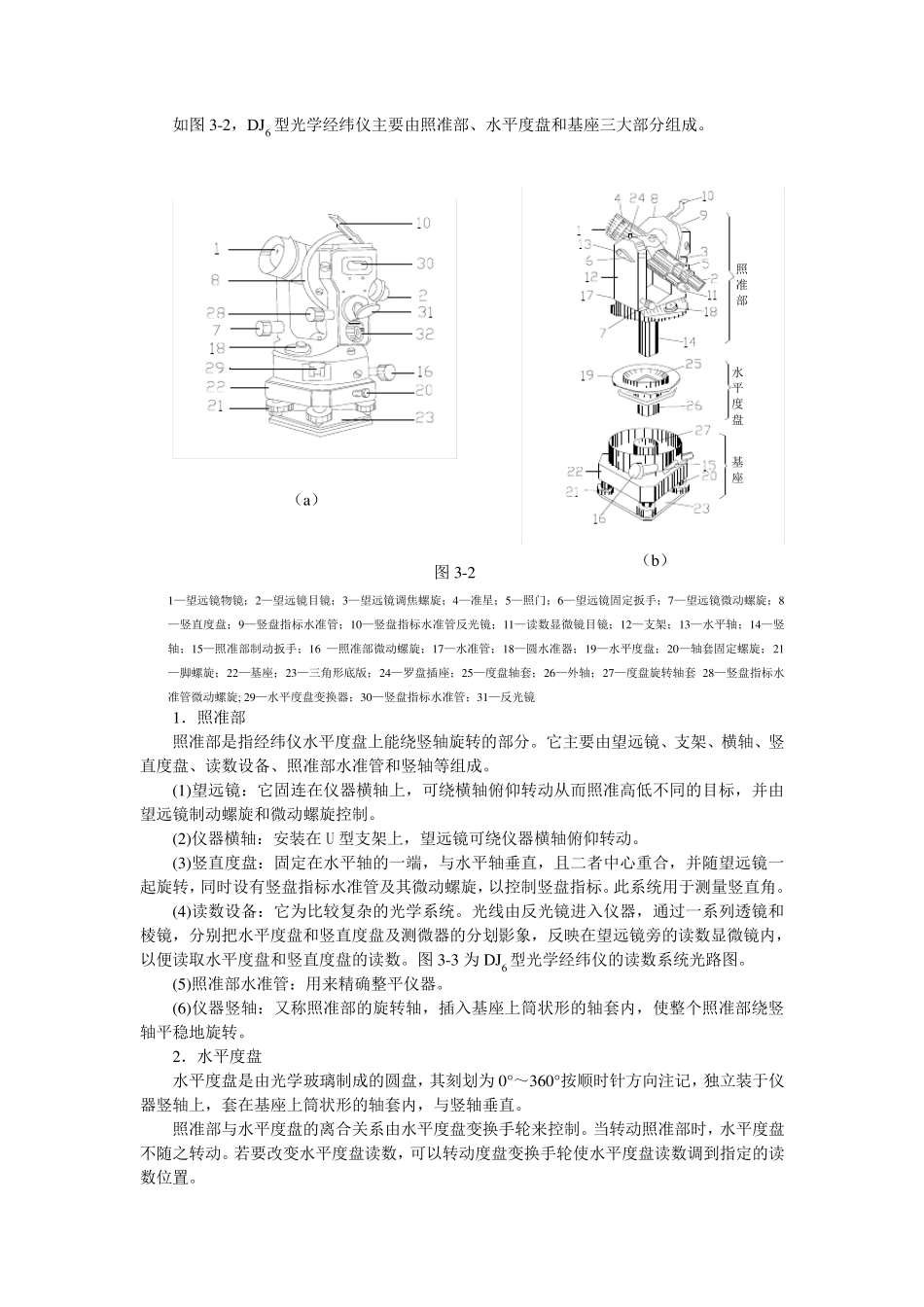

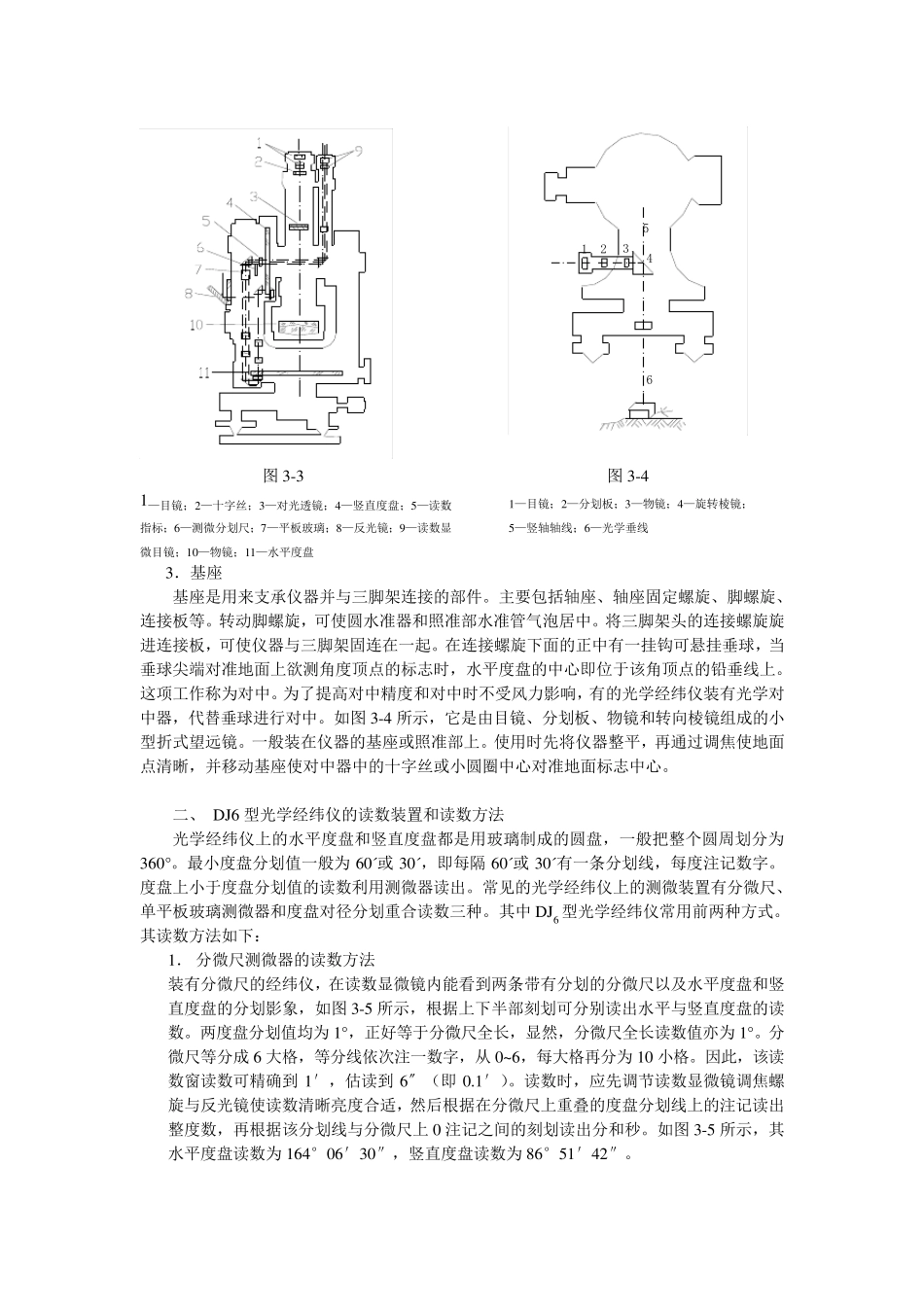

第三章 角度测量 角度测量是测量工作的基本内容之一。它包括水平角测量和竖直角测量。其中水平角是确定地面点平面位置的要素之一；而竖直角可用来间接测定地面点的高程。 经纬仪是角度测量的主要仪器，在建筑工程测量中，最常用的普通仪器有DJ6 和DJ2 型光学经纬仪。 第一节 水平角测量原理 一、 水平角的概念 水平角是地面上一点到两目标的方向线垂直投影在水平面上的夹角，用β 来表示，其角值范围为0°～360°。如图 3-1 所示，A、O、B 是地面上任意三个点，OA 和OB 两条方向线所夹的水平角，就是通过OA和OB 沿两个竖直面投影在水平面P上的两条水平线O´A´和O´B´的夹角β＝∠A´O´B´。 二、水平角测角原理 如图 3-1 所示，为了获得水平角β 的大小，在水平面P 上可以放置一个顺时针方向刻划的圆形度盘（该圆形度盘相当于量角器的功能），其中心置于 O´点上，那么 O´A´和O´B´在水平度盘上总有相应读数a 和b，则水平角为： β＝右目标读数－左目标读数= b－a （3-1） 显然，此水平度盘只要保持水平放置且其中心在O 点所决定的铅垂线上，置于任何位置均可。 根据以上原理，经纬仪必须具备一个水平度盘及用于照准目标的望远镜。测水平角时，要求 水平度盘能放置水平，且水平度盘的中心位于水平角顶 点的铅垂线上，望远镜不 仅 可以水平转 动 ，而且能俯 仰 转 动 来瞄 准不 同 方向和不 同 高的目标，同 时保证 俯 仰 转 动 时望远镜视准轴 扫 过一个竖直面。这 就是用经纬仪测水平角的原理。 第二节 光学经纬仪 经纬仪有不 同 的种 类 和型号 。按 读数设 备的不 同 ，经纬仪可分 为游 标经纬仪、光学经纬仪和电 子 经纬仪三种 ，其中游 标经纬仪已 淘 汰 ，目前 使 用的主要是光学经纬仪和电 子 经纬仪。 经纬仪按 精 度不 同 ，可分 为DJ07、DJ1、DJ2、DJ6 和DJ15 等 型号 ，其中“ DJ” 表示大地测量经纬仪，下 标数字 2、6 等 表示仪器的精 度等 级 ，即 一测回 方向观 测的中误 差 ，单 位为秒 。 经纬仪虽 然种 类 多 ，但 测角原理相同 ，其基本结 构 也 大致 相同 ，目前 ，DJ6 型光学经纬仪在建筑工程测量中最常用，其次 是DJ2 型光学经纬仪和电 子 经纬仪。所以，本章主要介 绍DJ6 型光学经纬仪。 一、DJ6 型光学经纬仪的构 造 Pb180B270O0βaBβOOAA图 3-1 如图3-2，DJ6 型光学经纬...
