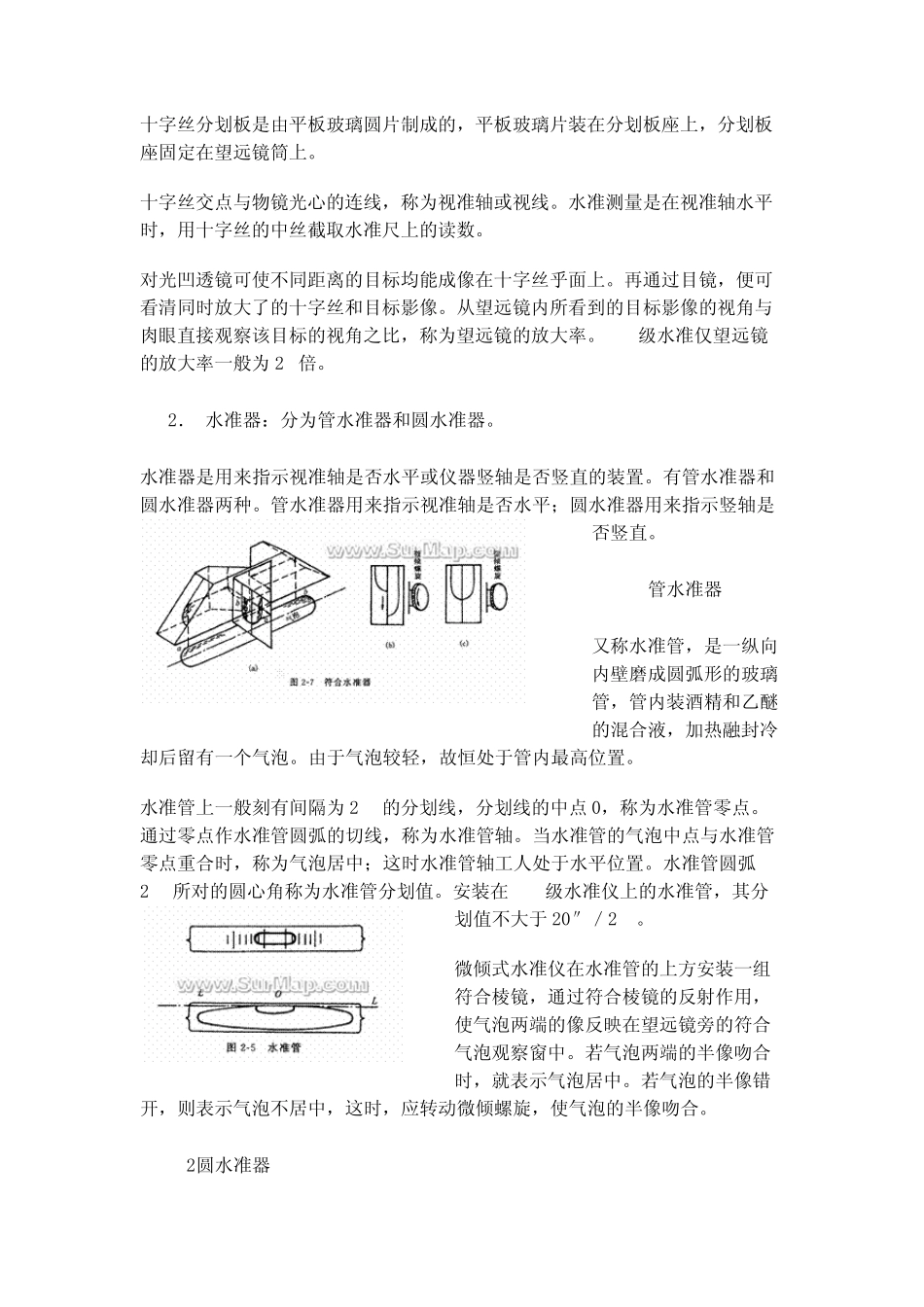

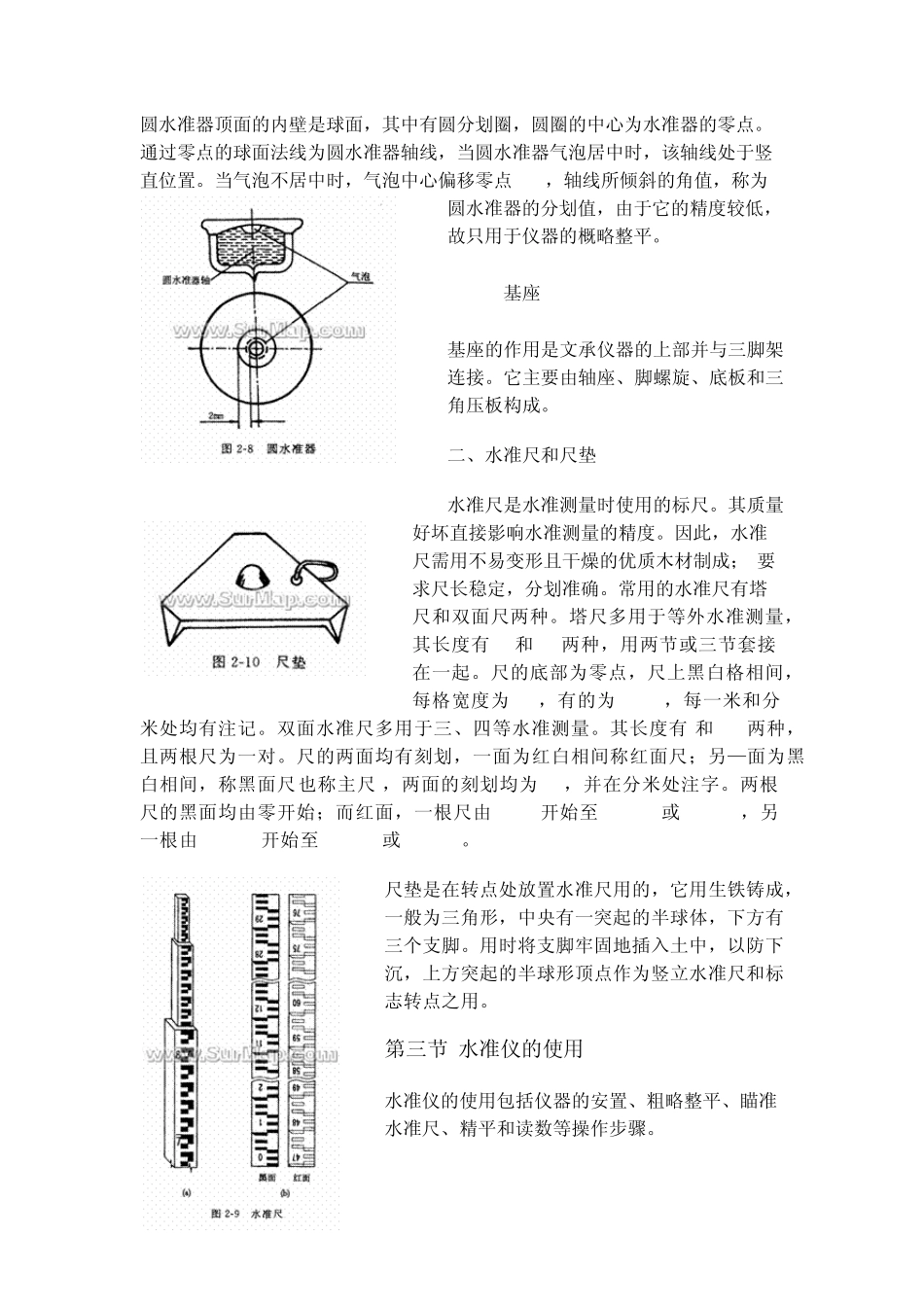

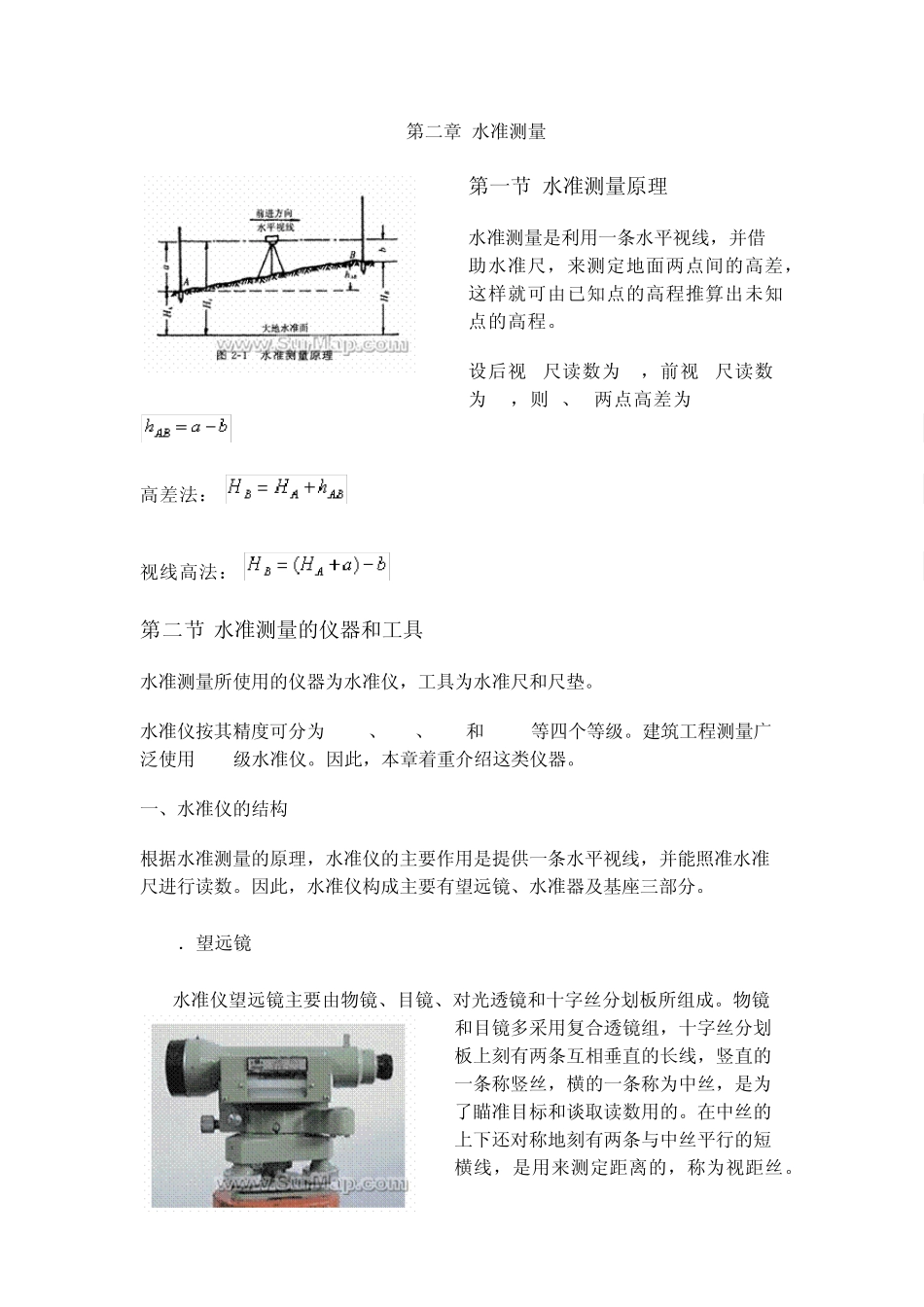

第二章 水准测量 第一节 水准测量原理 水准测量是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。 设后视A尺读数为a ，前视B尺读数为b ，则A、B两点高差为 高差法： 视线高法： 第二节 水准测量的仪器和工具 水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。 水准仪按其精度可分为DS05、DSl、DS3和 DSl0等四个等级。建筑工程测量广泛使用DS3级水准仪。因此，本章着重介绍这类仪器。 一、水准仪的结构 根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。因此，水准仪构成主要有望远镜、水准器及基座三部分。 1．望远镜 DS3水准仪望远镜主要由物镜、目镜、对光透镜和十字丝分划板所组成。物镜和目镜多采用复合透镜组，十字丝分划板上刻有两条互相垂直的长线，竖直的一条称竖丝，横的一条称为中丝，是为了瞄准目标和谈取读数用的。在中丝的上下还对称地刻有两条与中丝平行的短横线，是用来测定距离的，称为视距丝。十 字 丝 分 划 板 是 由 平 板 玻 璃 圆 片 制 成 的 ， 平 板 玻 璃 片 装 在 分 划 板 座 上 ， 分 划 板座 固 定 在 望 远 镜 筒 上 。 十 字 丝 交 点 与 物 镜 光 心 的 连 线 ， 称 为 视 准 轴 或 视 线 。 水 准 测 量 是 在 视 准 轴 水 平时 ， 用 十 字 丝 的 中 丝 截 取 水 准 尺 上 的 读 数 。 对 光 凹 透 镜 可 使 不 同 距 离 的 目 标 均 能 成 像 在 十 字 丝 乎 面 上 。 再 通 过 目 镜 ， 便 可看 清 同 时 放 大 了 的 十 字 丝 和 目 标 影 像 。 从 望 远 镜 内 所 看 到 的 目 标 影 像 的 视 角 与肉 眼 直 接 观 察 该 目 标 的 视 角 之 比 ， 称 为 望 远 镜 的 放 大 率 。 DS3级 水 准 仅 望 远 镜的 放 大 率 一 般 为 28倍 。 2． 水 准 器 ： 分 为 管 水 准 器 和 圆 水 准 器 。 水 准 器 是 用 来 指 示 视 准 轴 是 否 水 平 或 仪 器 竖 轴 是 否 竖 直 的 装 置 。 有 管 水 准 器 和圆 水 准 器 两 种 。 管 水 准 器 用 来 指 示 视 准 轴 是 否 水 平 ； 圆 水 准 器 用 来...
