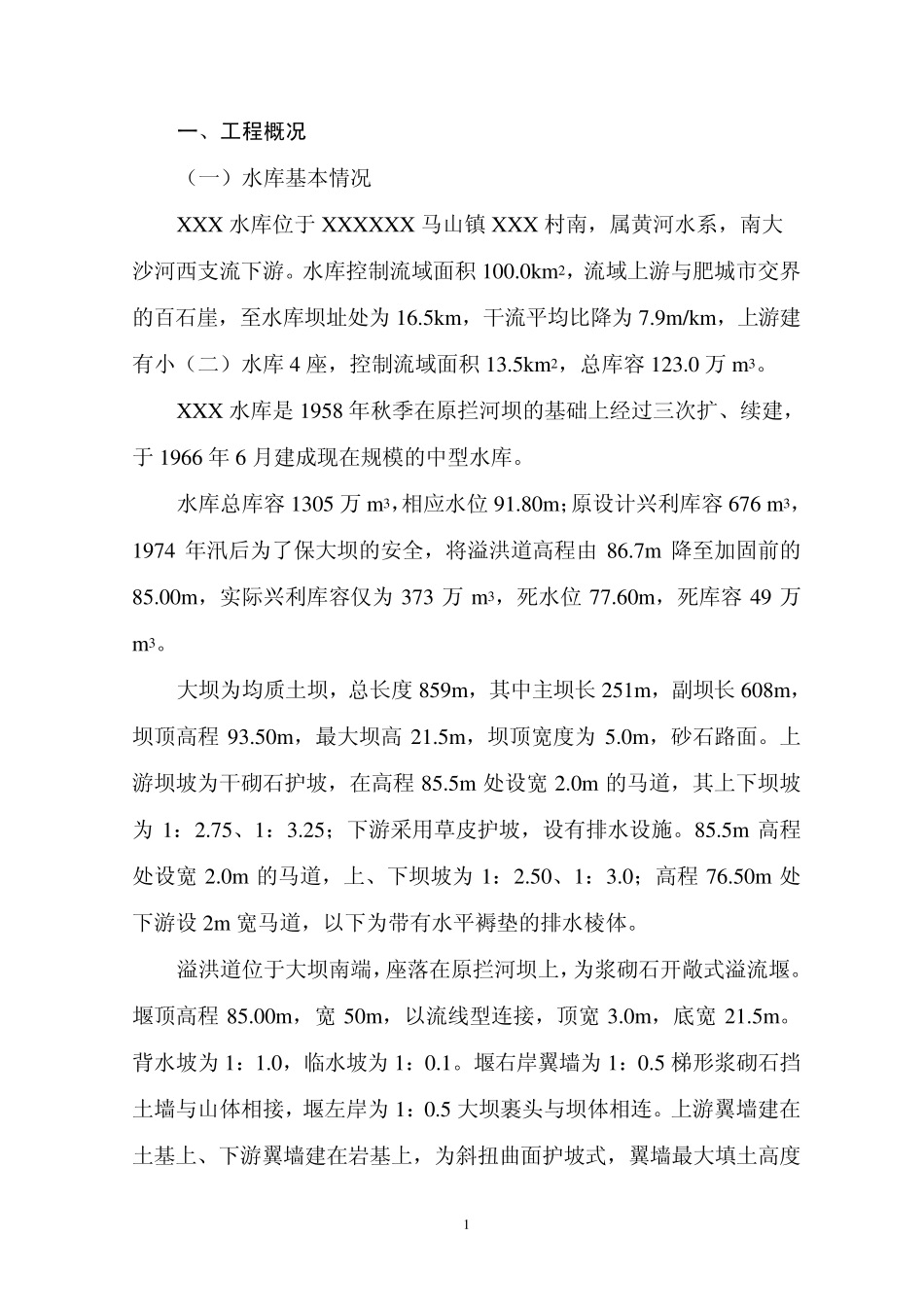

1 一、工程概况 (一)水库基本情况 XXX 水库位于XXXXXX 马山镇XXX 村南,属黄河水系,南大 沙河西支流下游。水库控制流域面积100.0km 2,流域上游与肥城市交界的百石崖,至水库坝址处为16.5km ,干流平均比降为7.9m /km ,上游建有小(二)水库4 座,控制流域面积13.5km 2,总库容123.0 万m 3。 XXX 水库是1958 年秋季在原拦河坝的基础上经过三次扩、续建,于1966 年6 月建成现在规模的中型水库。 水库总库容1305 万m 3,相应水位91.80m ;原设计兴利库容676 m 3,1974 年汛后为了保大坝的安全,将溢洪道高程由 86.7m 降至加固前的85.00m ,实际兴利库容仅为373 万m 3,死水位77.60m ,死库容49 万m 3。 大坝为均质土坝,总长度 859m ,其中主坝长 251m ,副坝长 608m ,坝顶高程 93.50m ,最大坝高 21.5m ,坝顶宽度为5.0m ,砂石路面。上游坝坡为干砌石护坡,在高程 85.5m 处设宽 2.0m 的马道,其上下坝坡为1:2.75、1:3.25;下游采用草皮护坡,设有排水设施。85.5m 高程处设宽 2.0m 的马道,上、下坝坡为1:2.50、1:3.0;高程 76.50m 处下游设 2m 宽马道,以下为带有水平褥垫的排水棱体。 溢洪道位于大坝南端,座落在原拦河坝上,为浆砌石开敞式溢流堰。堰顶高程 85.00m ,宽 50m ,以流线型连接,顶宽 3.0m ,底宽 21.5m 。背水坡为1:1.0,临水坡为1:0.1。堰右岸翼墙为1:0.5 梯形浆砌石挡土墙与山体相接,堰左岸为1:0.5 大坝裹头与坝体相连。上游翼墙建在土基上、下游翼墙建在岩基上,为斜扭曲面护坡式,翼墙最大填土高度 2 为20.5m。溢流坝下游设消力池和海漫。消力池为梯形,前端宽50m,末端宽38m,池长33m,池深2.6m。溢流堰堰脚与消力池圆滑吻接,圆弧半径7.5m。消力池尾坎以1:1 与下游海漫连接,长21m、宽33m、厚0.5m,为浆砌块石结构。 该水库原有放水洞2 个。东放水洞建于1959 年10 月,因洞身底板基础差,渗漏严重,影响坝体安全,于1974 年用浆砌乱石封堵,废弃。现在运行的是北水洞,始建于1966 年,洞址设在大坝桩号0+501 处,为砌石拱涵,断面尺寸2×1m,设计流量 2m3/s。放水洞洞身长66.5m,洞底比降为1/1000,为浆砌半圆拱涵,拱顶厚度 0.5m,洞底厚0.4m,砌石倒拱,座落在0.5m厚的浆砌石底板上。闸前上游段墩高 1.2m,下游段墩高 1.5m,进口底高程 77.63m,出口底高程为77.59m。放水洞下游有长5.0m、深0.6m的消力池消能,并与灌...
