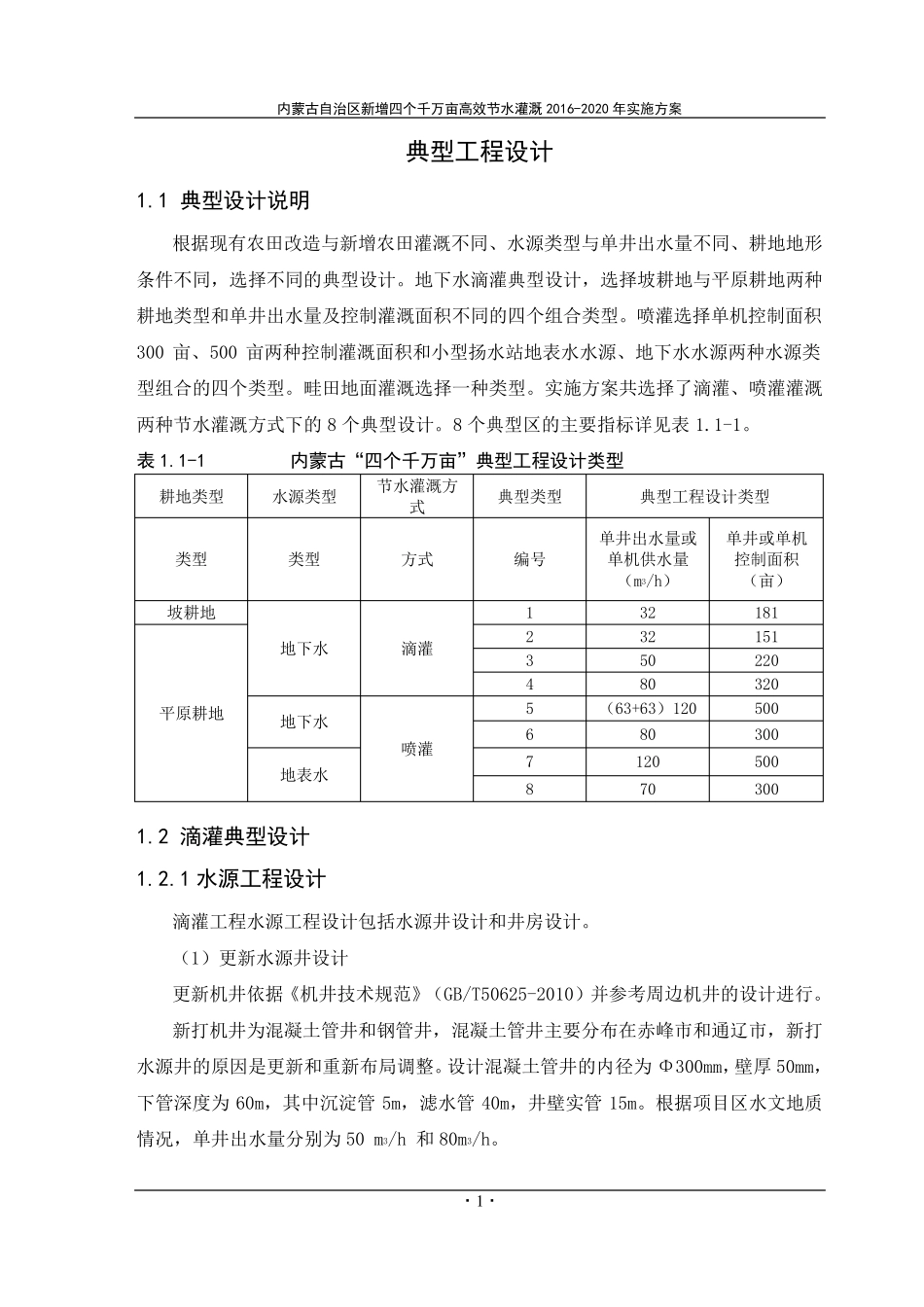

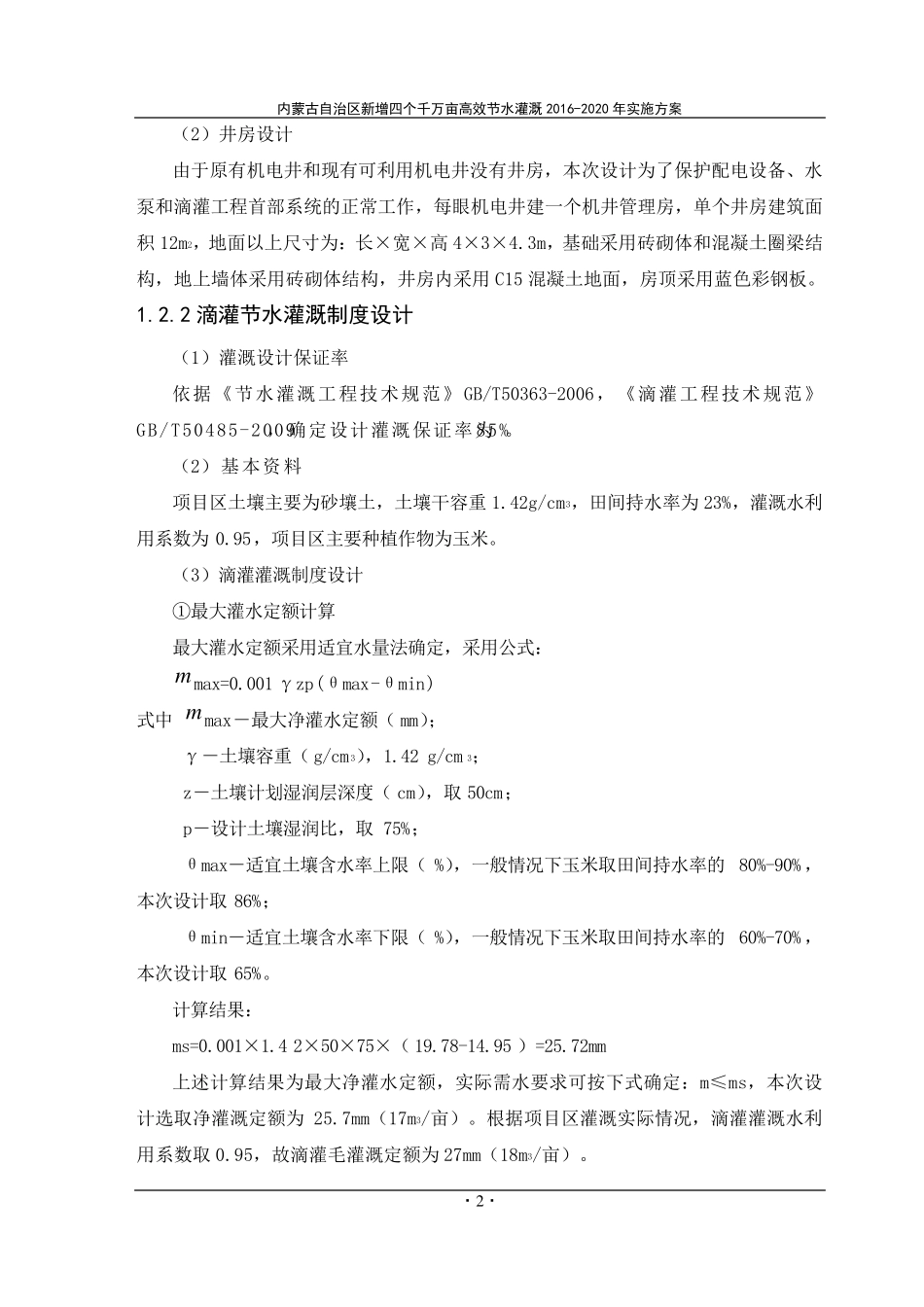

附件： 典型工程设计 二〇一七年四月内蒙古自治区新增四个千万亩高效节水灌溉2016-2020 年实施方案 ·1 · 典型工程设计 1.1 典型设计说明 根据现有农田改造与新增农田灌溉不同、水源类型与单井出水量不同、耕地地形条件不同，选择不同的典型设计。地下水滴灌典型设计，选择坡耕地与平原耕地两种耕地类型和单井出水量及控制灌溉面积不同的四个组合类型。喷灌选择单机控制面积300 亩、500 亩两种控制灌溉面积和小型扬水站地表水水源、地下水水源两种水源类型组合的四个类型。畦田地面灌溉选择一种类型。实施方案共选择了滴灌、喷灌灌溉两种节水灌溉方式下的8 个典型设计。8 个典型区的主要指标详见表1.1-1。 表 1.1-1 内蒙古“四个千万亩”典型工程设计类型 耕地类型 水源类型 节水灌溉方式 典型类型 典型工程设计类型 类型 类型 方式 编号 单井出水量或单机供水量（m3/h） 单井或单机控制面积（亩） 坡耕地 地下水 滴灌 1 32 181 平原耕地 2 32 151 3 50 220 4 80 320 地下水 喷灌 5 （63+63）120 500 6 80 300 地表水 7 120 500 8 70 300 1.2 滴灌典型设计 1.2.1 水源工程设计 滴灌工程水源工程设计包括水源井设计和井房设计。 （1）更新水源井设计 更新机井依据《机井技术规范》（GB/T50625-2010）并参考周边机井的设计进行。 新打机井为混凝土管井和钢管井，混凝土管井主要分布在赤峰市和通辽市，新打水源井的原因是更新和重新布局调整。设计混凝土管井的内径为Φ300mm，壁厚 50mm，下管深度为60m，其中沉淀管5m，滤水管40m，井壁实管15m。根据项目区水文地质情况，单井出水量分别为50 m3/h 和80m3/h。 内蒙古自治区新增四个千万亩高效节水灌溉2016-2020 年实施方案 ·2 · （2）井房设计 由于原有机电井和现有可利用机电井没有井房，本次设计为了保护配电设备、水泵和滴灌工程首部系统的正常工作，每眼机电井建一个机井管理房，单个井房建筑面积12m2，地面以上尺寸为：长×宽×高 4×3×4.3m，基础采用砖砌体和混凝土圈梁结构，地上墙体采用砖砌体结构，井房内采用C15 混凝土地面，房顶采用蓝色彩钢板。 1.2.2 滴灌节水灌溉制度设计 （1）灌溉设计保证率 依据《节水灌溉工程技术规范》GB/T50363-2006，《滴灌工程技术规范》GB/T50485-2009，确定设计灌溉保证率为85%。 （2）基本资料 项目区土壤主要为砂壤土，土壤干容重 1.42g/cm3，田间持水率为23%，灌...
