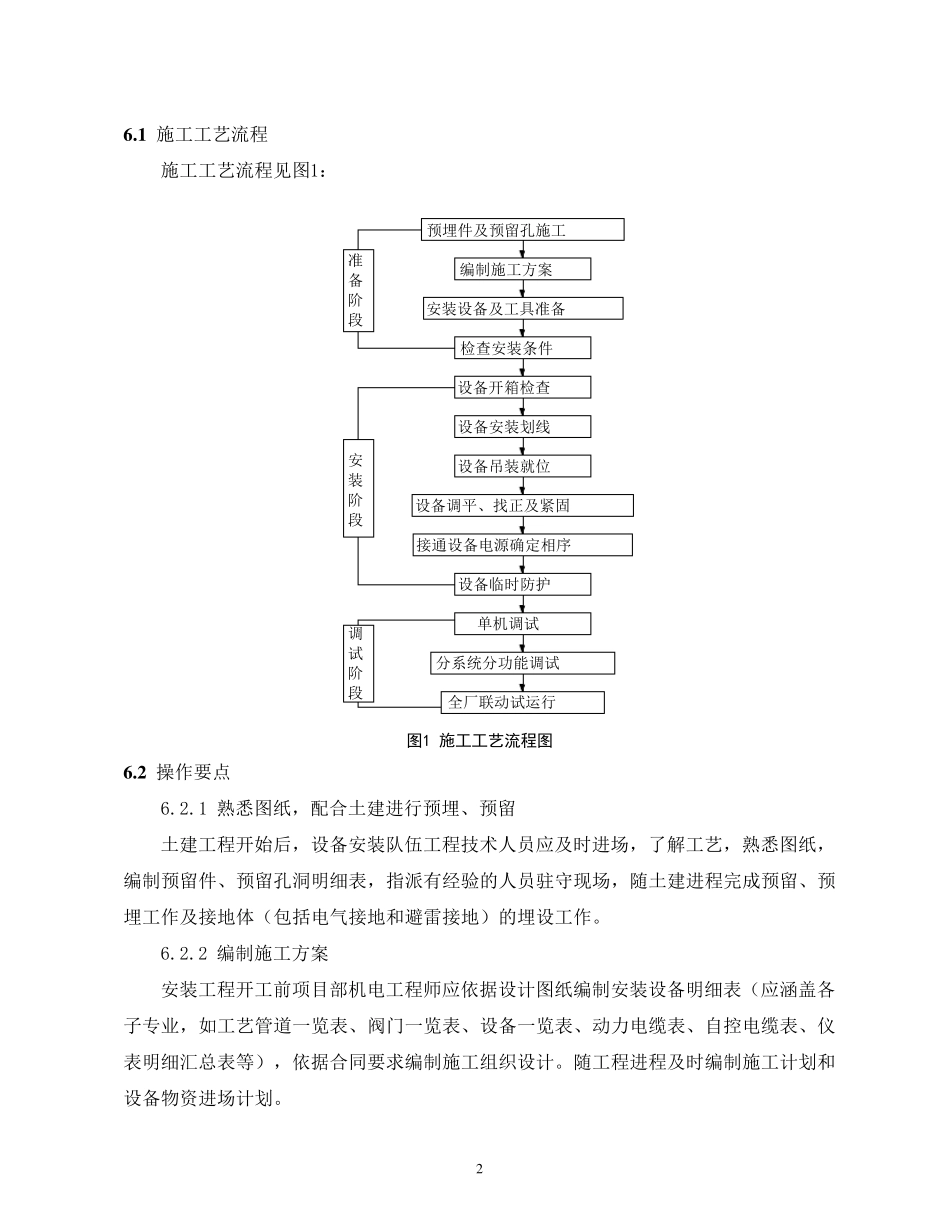

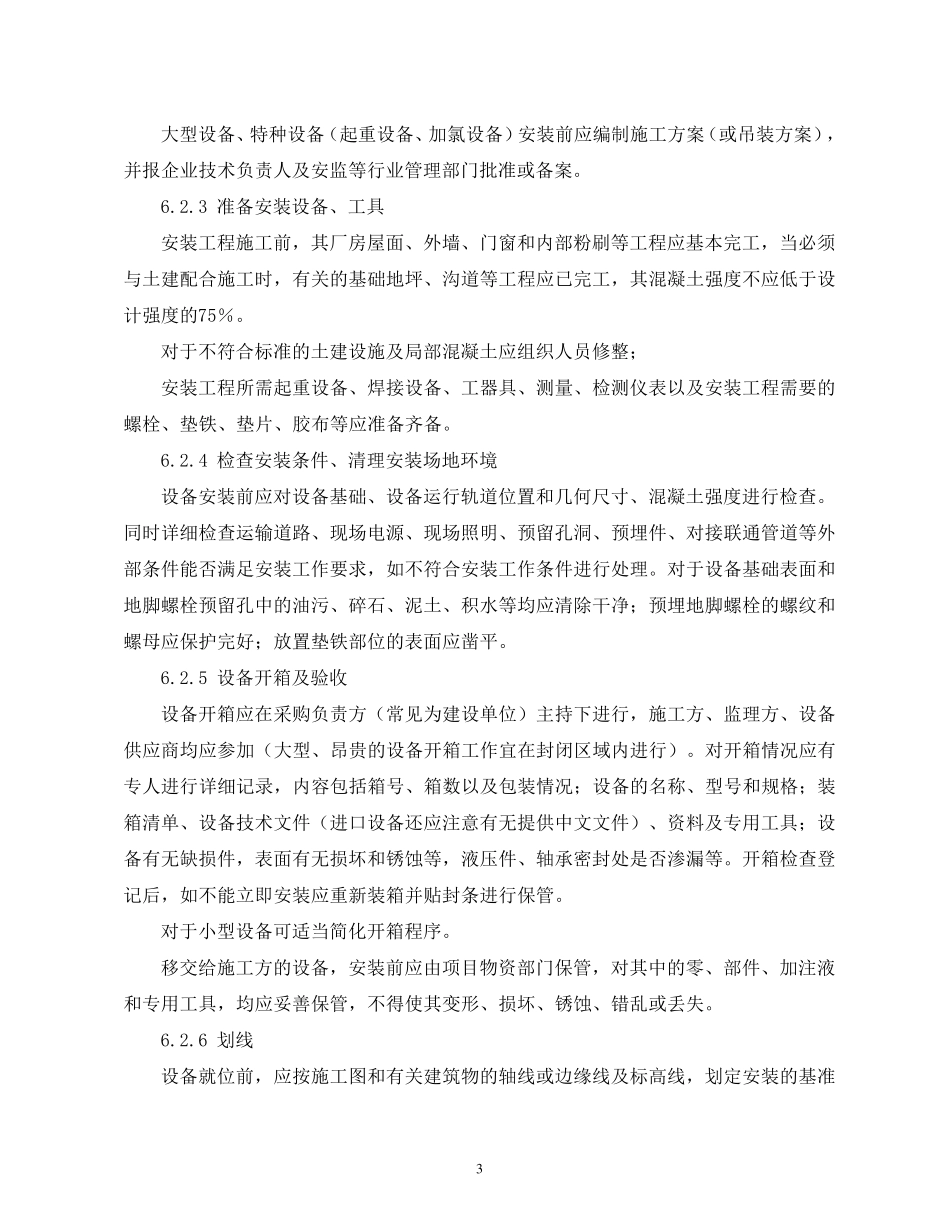

1 水厂设备安装及调试施工工艺工法 1 前言 1 .1 工艺工法概况 水厂设备安装及调试是各类水厂施工的重要组成部分，是关系到水厂能否正常运行的关键工艺，为保证水厂设备安装及调试工作能够符合规范，编制本工法。 1 .2 工艺原理 使用先进、合理安装方法，对净水厂、污水厂设备进行安装调试。 2 工艺特点 水厂设备具有体积大、品种多、自动化程度高的特点。规范、统一安装工艺，使设备发挥最大效益，确保水厂的正常运转。 3 适用范围 净水厂、污水厂常用机电设备安装调试。 4 主要技术标准 《机械设备安装工程施工及验收规范》（GB50268）、《给水排水管道工程施工及验收规范》（GB50231）、《工业金属管道工程施工规范》（GB50235）、《电气装置安装工程 电缆线路施工及验收规范》（GB50168）、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171）、《电气装置安装工程 旋转电机施工及验收规范》（GB50170）、《电气装置安装工程 接地装置施工及验收规范》（GB50169）、《电气装置安装工程起重机电气装置施工及验收规范》（GB50257）、《起重设备安装工程施工及验收规范》（GB50278）、《建筑电气照明装置施工与验收规范》（GB50617）、《城市污水处理厂工程质量验收规范》（GB50334）、《自动化仪表安装工程质量检验评定标准》（GBJ131）、《电气装置安装工程 电气设备交接试验标准》（GB50150）。 5 施工方法 根据水厂工艺要求、施工场地、设备到货情况，水厂设备逐台安装，水下设备优先安装，仪表最后安装。 6 工艺流程及操作要点 2 6 .1 施工工艺流程 施工工艺流程见图1： 预埋件及预留孔施工编制施工方案检查安装条件安装设备及工具准备设备吊装就位设备调平、找正及紧固设备安装划线设备开箱检查接通设备电源确定相序单机调试设备临时防护分系统分功能调试准备阶段安装阶段全厂联动试运行调试阶段 图1 施工工艺流程图 6 .2 操作要点 6.2.1 熟悉图纸，配合土建进行预埋、预留 土建工程开始后，设备安装队伍工程技术人员应及时进场，了解工艺，熟悉图纸，编制预留件、预留孔洞明细表，指派有经验的人员驻守现场，随土建进程完成预留、预埋工作及接地体（包括电气接地和避雷接地）的埋设工作。 6.2.2 编制施工方案 安装工程开工前项目部机电工程师应依据设计图纸编制安装设备明细表（应涵盖各子专业，如工艺管道一览表、阀门一览表、设备一览表、动力电缆表、自控电缆表、仪表明...
