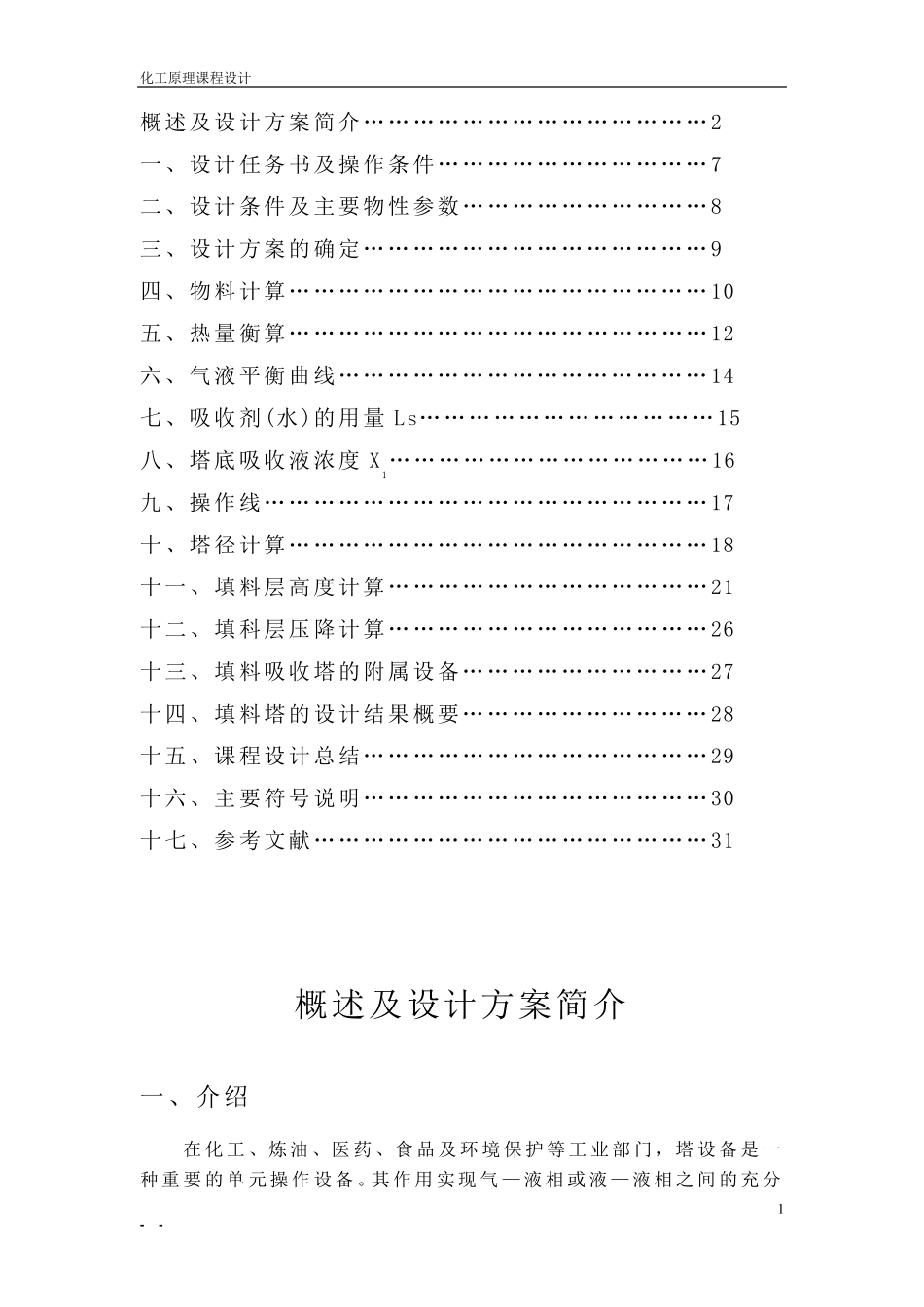

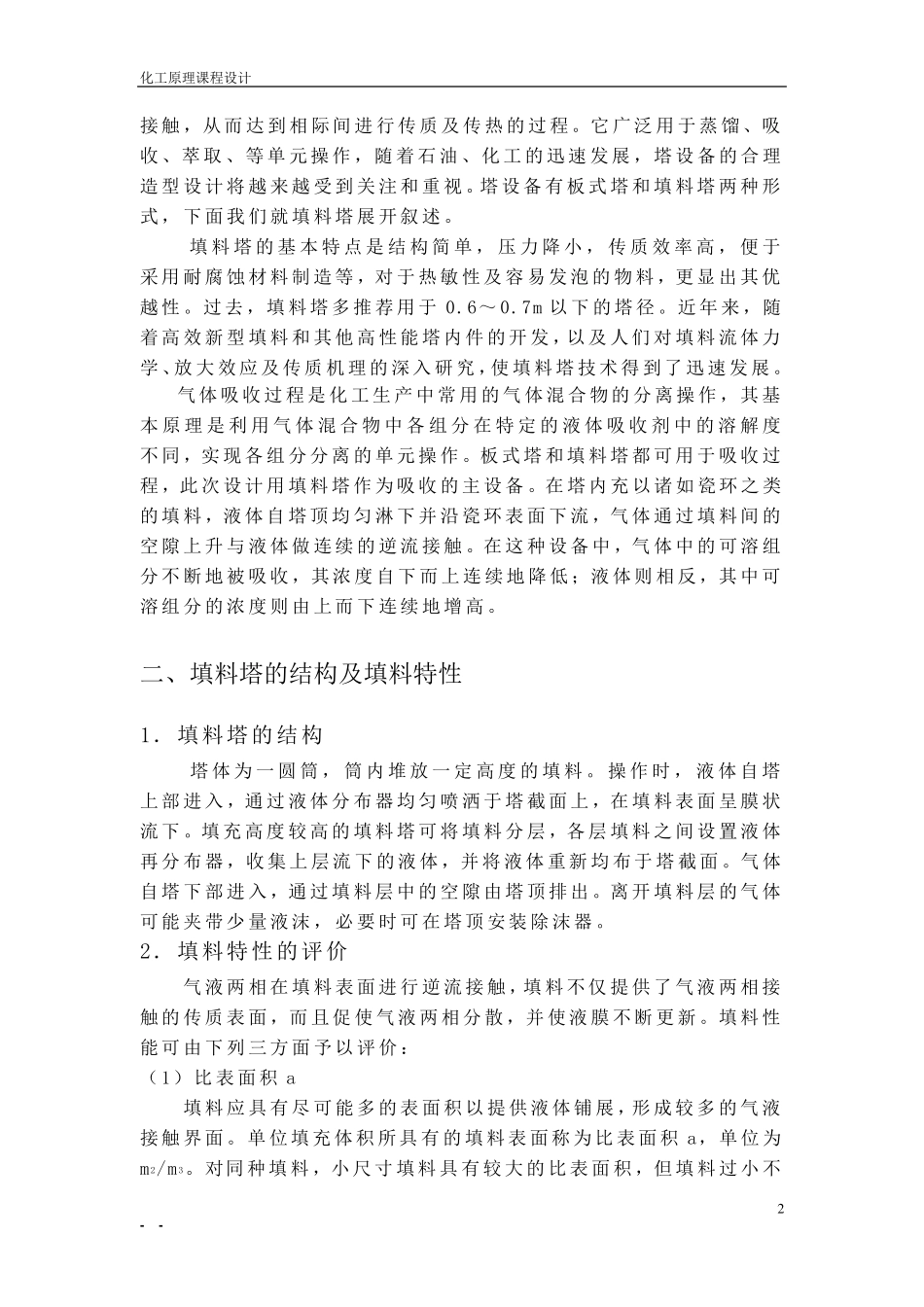

化工原理课程设计 题目:水吸收丙酮常压填料吸收塔 学生姓名: 学 号: 系 别: 专 业: 指导教师: 起止日期:2011.5.28~2011.6.8 2011 年 6 月 8 日 目 录 化工原理课程设计 - - 1 概述及设计方案简介……………………………………2 一、设计任务书及操作条件……………………………7 二、设计条件及主要物性参数…………………………8 三、设计方案的确定……………………………………9 四、物料计算……………………………………………10 五、热量衡算……………………………………………12 六、气液平衡曲线………………………………………14 七、吸收剂(水)的用量Ls………………………………15 八、塔底吸收液浓度X1…………………………………16 九、操作线………………………………………………17 十、塔径计算……………………………………………18 十一、填料层高度计算…………………………………21 十二、填科层压降计算…………………………………26 十三、填料吸收塔的附属设备…………………………27 十四、填料塔的设计结果概要…………………………28 十五、课程设计总结……………………………………29 十六、主要符号说明……………………………………30 十七、参考文献…………………………………………31 概述及设计方案简介 一、介绍 在化工、炼油、医药、食品及环境保护等工业部门,塔设备是一种重要的单元操作设备。其作用实现气— 液相 或 液— 液相 之 间 的充 分化工原理课程设计 - - 2 接触,从而达到相际间进行传质及传热的过程。它广泛用于蒸馏、吸收 、萃 取 、等 单 元 操 作 ,随 着 石 油 、化工的迅 速 发 展 ,塔 设备 的合 理造 型 设计将 越 来 越 受 到关 注 和 重 视 。塔 设备 有 板 式 塔 和 填 料 塔 两 种 形式 ,下 面 我 们 就 填 料 塔 展 开 叙 述 。 填 料 塔 的基 本 特 点 是 结 构 简 单 ,压 力 降 小 ,传质效 率 高 ,便 于采 用耐 腐 蚀 材 料 制 造 等 ,对 于热敏 性 及容 易 发 泡 的物 料 ,更 显 出 其 优越 性 。过去 ,填 料 塔 多 推 荐 用于0.6~ 0.7m 以 下 的塔 径 。近 年 来 ,随着 高 效 新 型 填 料 和 其 他 高 性 能 塔 内件的开 发 ,以 及人们 对 填 料 流体力...
