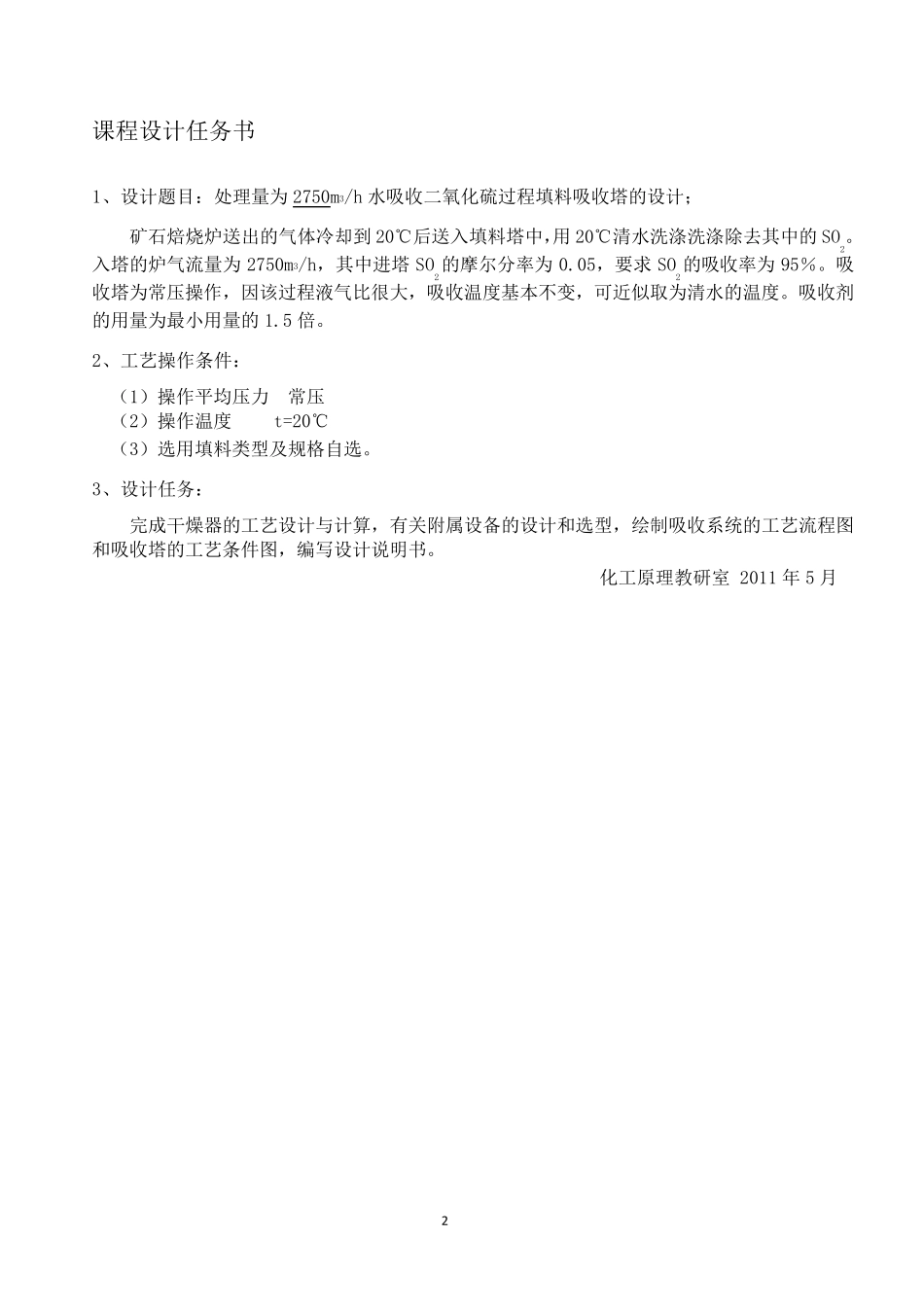

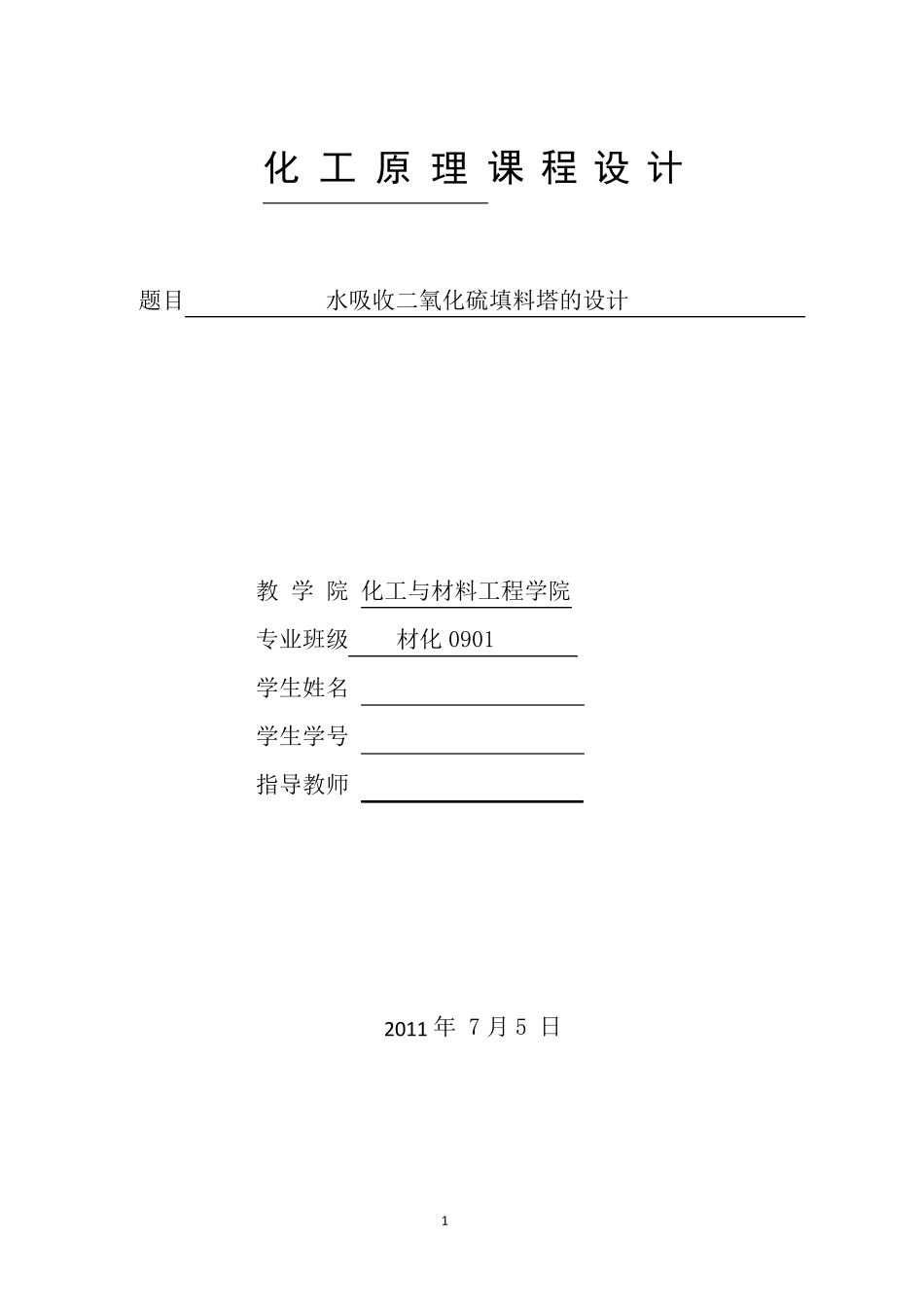

1 化 工 原 理 课 程 设 计 题目 水吸收二氧化硫填料塔的设计 教 学 院 化工与材料工程学院 专业班级 材化0901 学生姓名 学生学号 指导教师 2011 年 7 月 5 日 2 课程设计任务书 1、设计题目:处理量为2750m3/h 水吸收二氧化硫过程填料吸收塔的设计; 矿石焙烧炉送出的气体冷却到20℃后送入填料塔中,用 20℃清水洗涤洗涤除去其中的SO2。入塔的炉气流量为2750m3/h,其中进塔SO2的摩尔分率为0.05,要求 SO2的吸收率为95%。吸收塔为常压操作,因该过程液气比很大,吸收温度基本不变,可近似取为清水的温度。吸收剂的用量为最小用量的1.5 倍。 2、工艺操作条件: (1)操作平均压力 常压 (2)操作温度 t=20℃ (3)选用填料类型及规格自选。 3、设计任务: 完成干燥器的工艺设计与计算,有关附属设备的设计和选型,绘制吸收系统的工艺流程图和吸收塔的工艺条件图,编写设计说明书。 化工原理教研室 2011 年 5 月 III 目录 第1 章 绪论 ............................................................................................................. 1 1.1 吸收技术概况 ............................................................................................................... 1 1.2 吸收设备的发展........................................................................................................... 1 1.3 吸收在工业生产中的应用 ........................................................................................ 2 第2 章 设计方案 .................................................................................................................. 2 2.1 吸收剂的选择 .............................................................................................................. 4 2.2 吸收流程的选择 ......................................................................................................... 4 2.2.1 吸收工艺流程的确定 ............................................................................................ 4 2.3 吸收塔设备及填料的选择 ....................................................................................... 4 2.3.1 吸收塔的设备...
