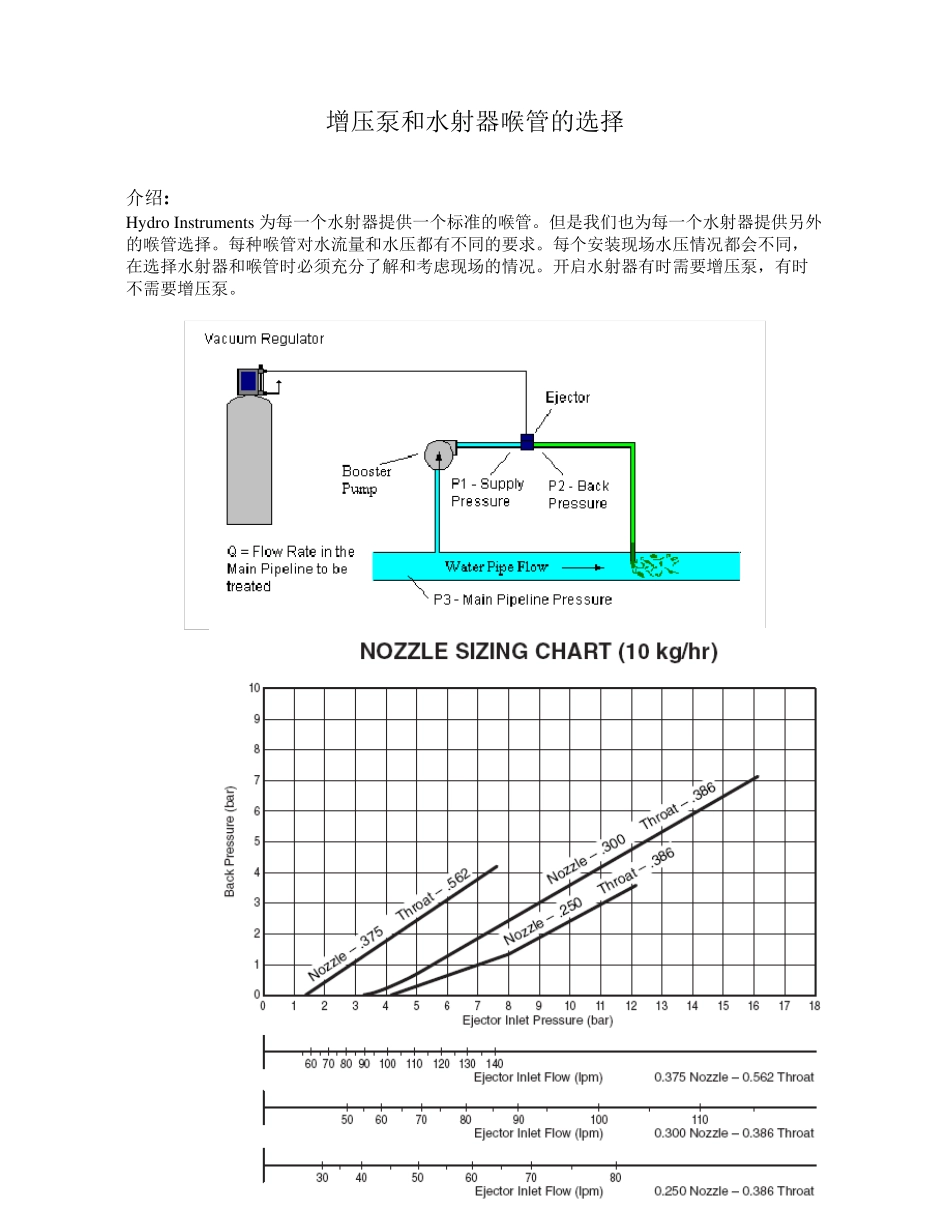

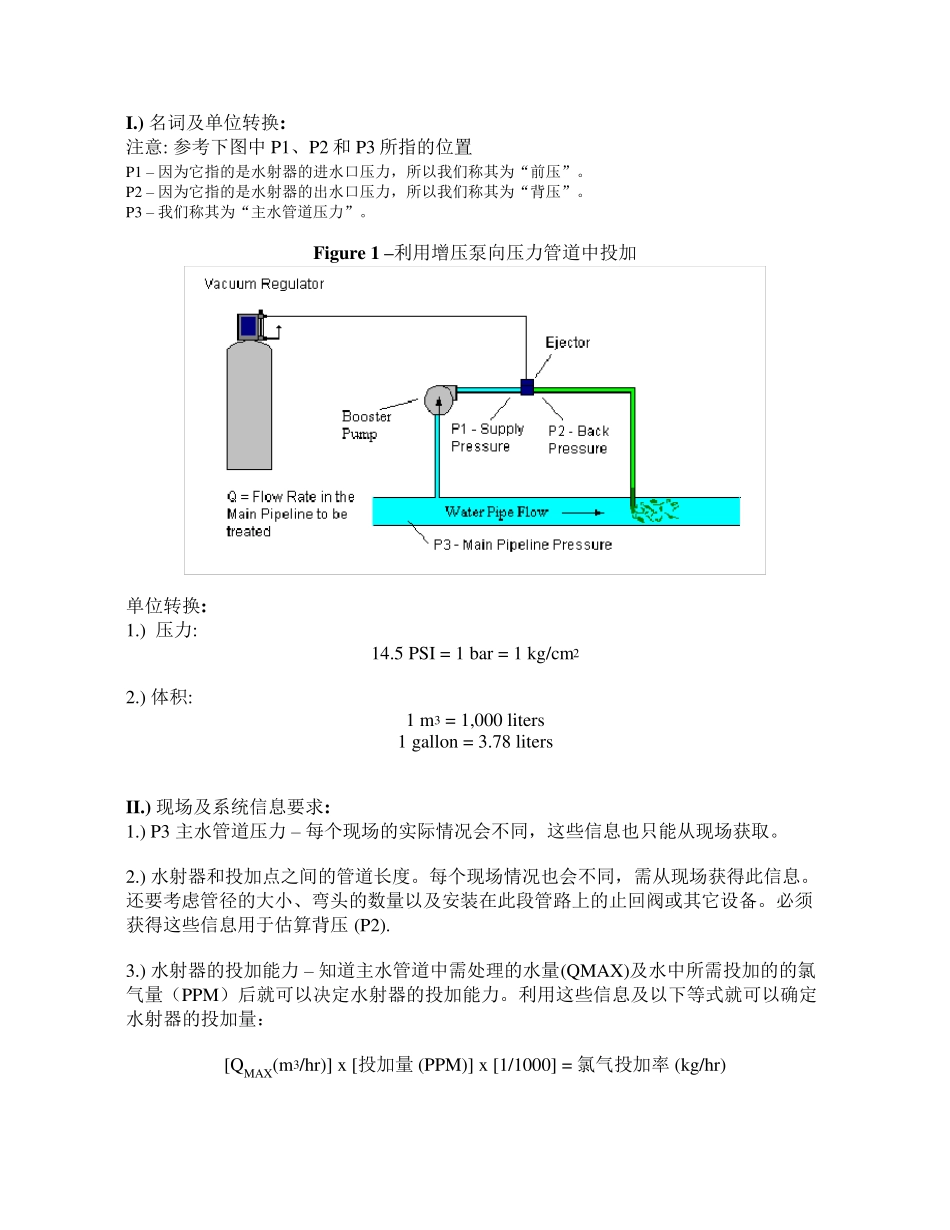

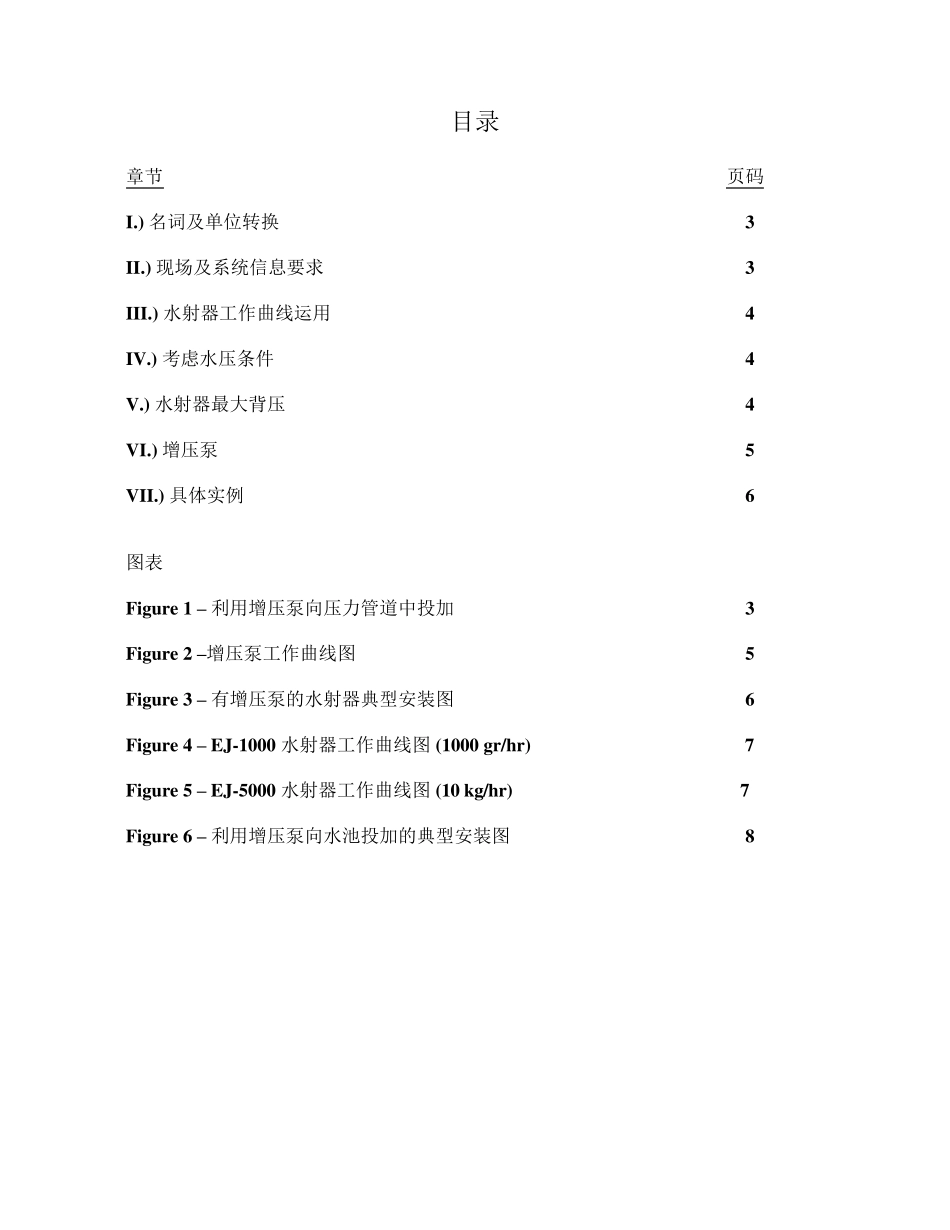

增压泵和水射器喉管的选择 介绍: Hy dro Instru ments 为每一个水射器提供一个标准的喉管。但是我们也为每一个水射器提供另外的喉管选择。每种喉管对水流量和水压都有不同的要求。每个安装现场水压情况都会不同，在选择水射器和喉管时必须充分了解和考虑现场的情况。开启水射器有时需要增压泵，有时不需要增压泵。 目录 章节 页码 I.) 名词及单位转换 3 II.) 现场及系统信息要求 3 III.) 水射器工作曲线运用 4 IV.) 考虑水压条件 4 V.) 水射器最大背压 4 VI.) 增压泵 5 VII.) 具体实例 6 图表 Figure 1 – 利用增压泵向压力管道中投加 3 Figure 2 –增压泵工作曲线图 5 Figure 3 – 有增压泵的水射器典型安装图 6 Figure 4 – EJ-1000 水射器工作曲线图 (1000 gr/hr) 7 Figure 5 – EJ-5000 水射器工作曲线图 (10 kg/hr) 7 Figure 6 – 利用增压泵向水池投加的典型安装图 8 I.) 名词及单位转换: 注意: 参考下图中P1、P2 和P3 所指的位置 P1 – 因为它指的是水射器的进水口压力，所以我们称其为“前压”。 P2 – 因为它指的是水射器的出水口压力，所以我们称其为“背压”。 P3 – 我们称其为“主水管道压力”。 Figure 1 –利用增压泵向压力管道中投加 单位转换: 1.) 压力: 14.5 PSI = 1 bar = 1 kg/cm2 2.) 体积: 1 m3 = 1,000 liters 1 gallon = 3.78 liters II.) 现场及系统信息要求: 1.) P3 主水管道压力 – 每个现场的实际情况会不同，这些信息也只能从现场获取。 2.) 水射器和投加点之间的管道长度。每个现场情况也会不同，需从现场获得此信息。还要考虑管径的大小、弯头的数量以及安装在此段管路上的止回阀或其它设备。必须获得这些信息用于估算背压 (P2). 3.) 水射器的投加能力 – 知道主水管道中需处理的水量(QMAX)及水中所需投加的的氯气量（PPM）后就可以决定水射器的投加能力。利用这些信息及以下等式就可以确定水射器的投加量： [QMAX(m3/hr)] x [投加量 (PPM)] x [1/1000] = 氯气投加率 (kg/hr) III.) 利用水射器的工作曲线图确定对水射 器的要求： (确定水射 器的供水压力 P1 及水射器的水流量。) 1.) 知道水射器的投加能力后，在 Hy dro Instru ments CD-ROM 或操作手册上找到正确的水射器工作曲线。 (注释 –如果是 10Kg/h 的水射器，那就应该找到 10Kg/h 水射器的工作...
