水平井裸眼封隔器分段压裂预置管柱完井施工规范

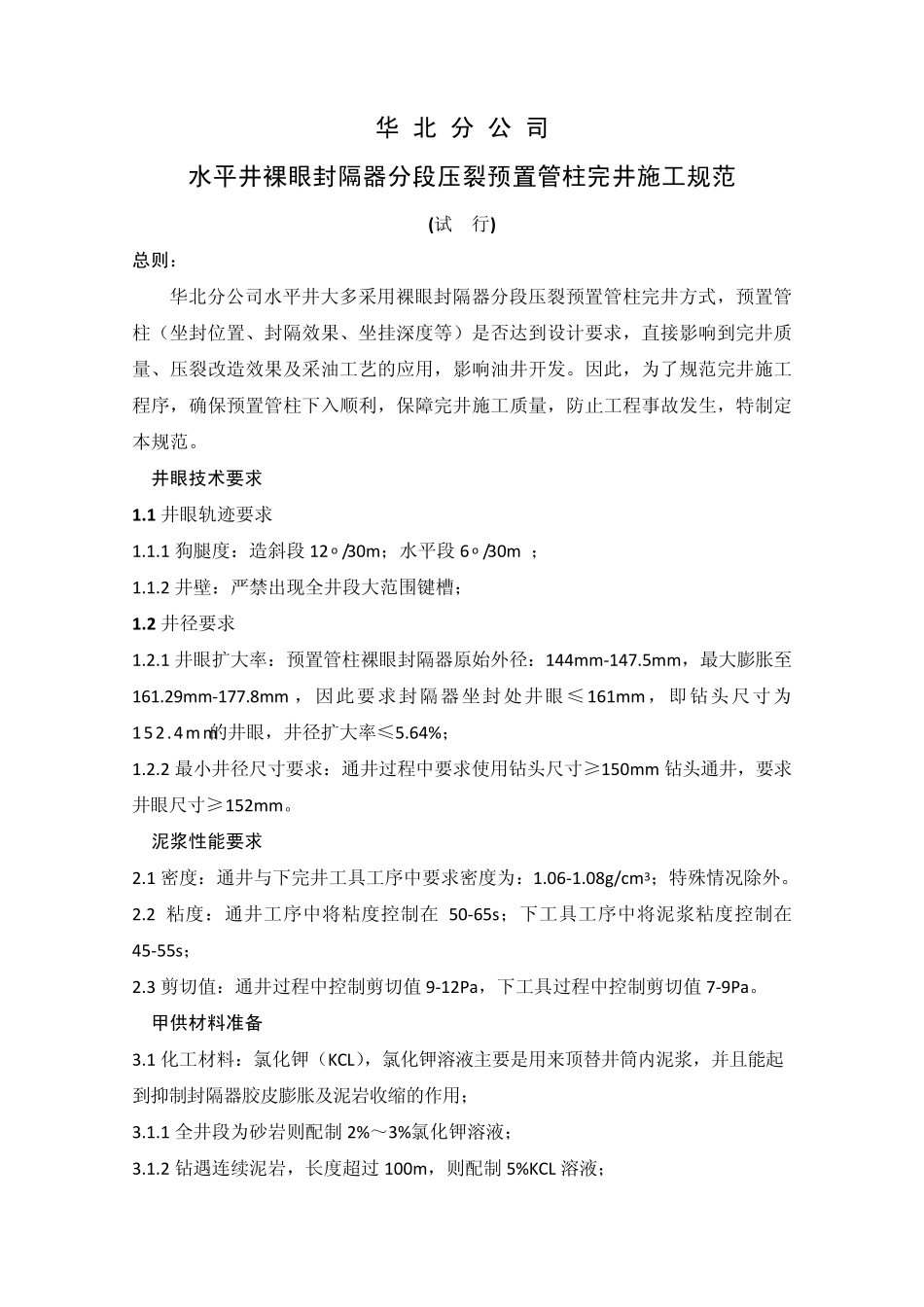

华 北 分 公 司 水平井裸眼封隔器分段压裂预置管柱完井施工规范 (试 行) 总则： 华北分公司水平井大多采用裸眼封隔器分段压裂预置管柱完井方式，预置管柱（坐封位置、封隔效果、坐挂深度等）是否达到设计要求，直接影响到完井质量、压裂改造效果及采油工艺的应用，影响油井开发。因此，为了规范完井施工程序，确保预置管柱下入顺利，保障完井施工质量，防止工程事故发生，特制定本规范。 1 井眼技术要求 1.1 井眼轨迹要求 1.1.1 狗腿度：造斜段12 o /30m；水平段6 o /30m ； 1.1.2 井壁：严禁出现全井段大范围键槽； 1.2 井径要求 1.2.1 井眼扩大率：预置管柱裸眼封隔器原始外径：144mm-147.5mm，最大膨胀至161.29mm-177.8mm ，因此要求封隔器坐封处井眼≤161mm，即钻头尺寸为152.4mm的井眼，井径扩大率≤5.64%； 1.2.2 最小井径尺寸要求：通井过程中要求使用钻头尺寸≥150mm 钻头通井，要求井眼尺寸≥152mm。 2 泥浆性能要求 2.1 密度：通井与下完井工具工序中要求密度为：1.06-1.08g/cm3；特殊情况除外。 2.2 粘度：通井工序中将粘度控制在 50-65s；下工具工序中将泥浆粘度控制在45-55s； 2.3 剪切值：通井过程中控制剪切值 9-12Pa，下工具过程中控制剪切值 7-9Pa。 3 甲供材料准备 3.1 化工材料：氯化钾（KCL），氯化钾溶液主要是用来顶替井筒内泥浆，并且能起到抑制封隔器胶皮膨胀及泥岩收缩的作用； 3.1.1 全井段为砂岩则配制2%～3%氯化钾溶液； 3.1.2 钻遇连续泥岩，长度超过 100m，则配制5%KCL 溶液； 3.1.3 氯化钾溶液容量根据实际井筒容积的1.5-2.0 倍配备； 3.2 管材 3.2.1 套管及套管短节：长度为悬挂封隔器至TD 位置； 3.2.1.1 套管：4½"×N80LTC×6.35mm； 3.2.1.2 套管短节：水平段≤1000m，1m、2m、3m 调节短节各3 根；水平段＞1000m，1m、2m、3m 调节短接各4 根； 3.2.2 回接油管及油管短节：长度为井口至悬挂封隔器 3.2.2.1 开滑套球外径≤φ 71mm：采用3 ½"油管回接，长度为井口至悬挂封隔器位置；管材3½"×N80EUE×6.45mm；配备0.5m、1m、2m、3m 调节短节各2 根； 3.2.2.2 开滑套球外径＞φ 71mm：采用4½"油管回接，长度为井口至悬挂封隔器位置；管材4½"×N80LTC×6.45mm；配备0.5m、1m、2m、3m 调节短节各2 根； 3.2.3 井口设 备 3.2.3.1 开滑套球外径≤φ 74mm，选 用KQ78-70 型 采油树 及对 应 的油管挂、3½"双公 短节...
