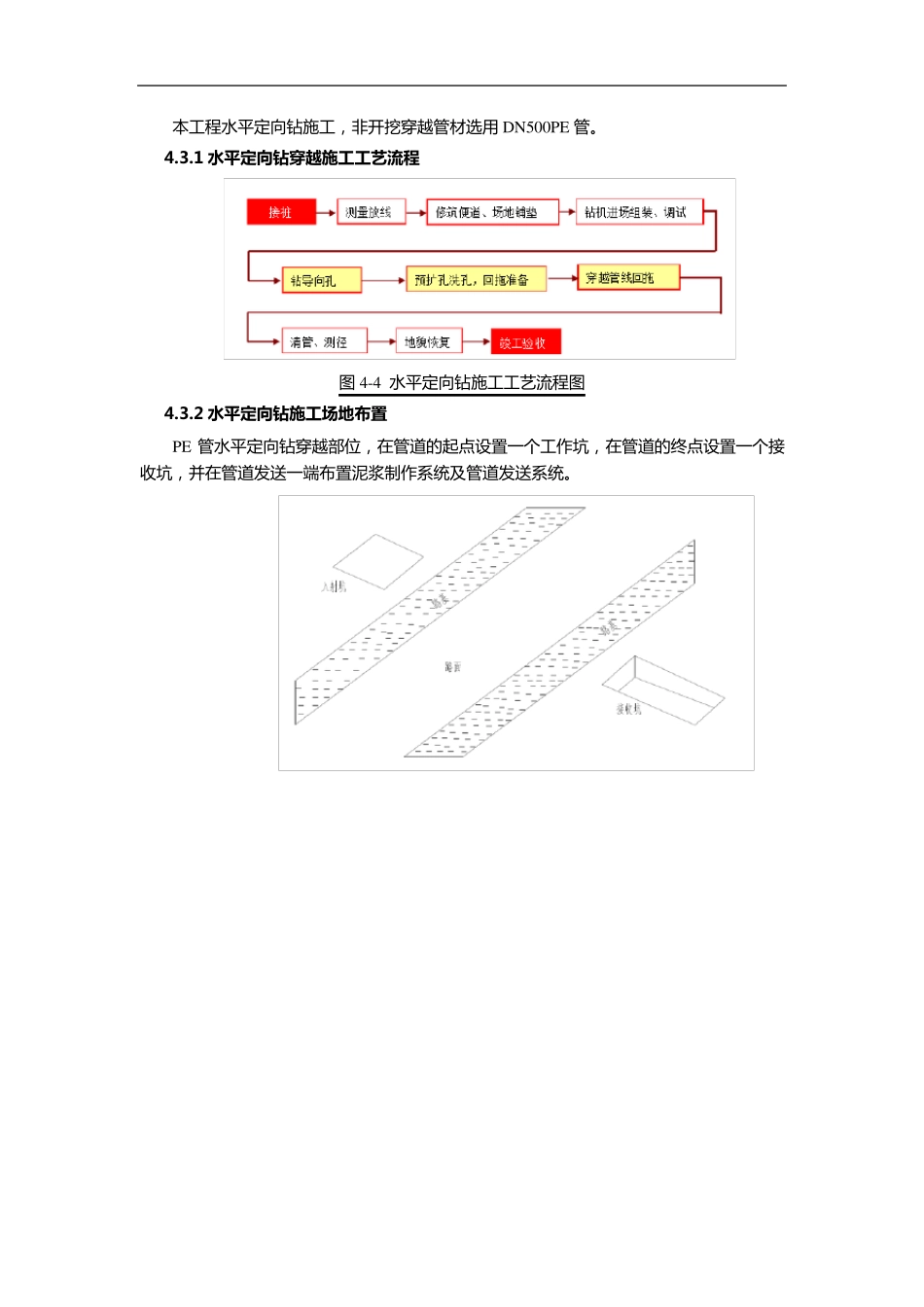

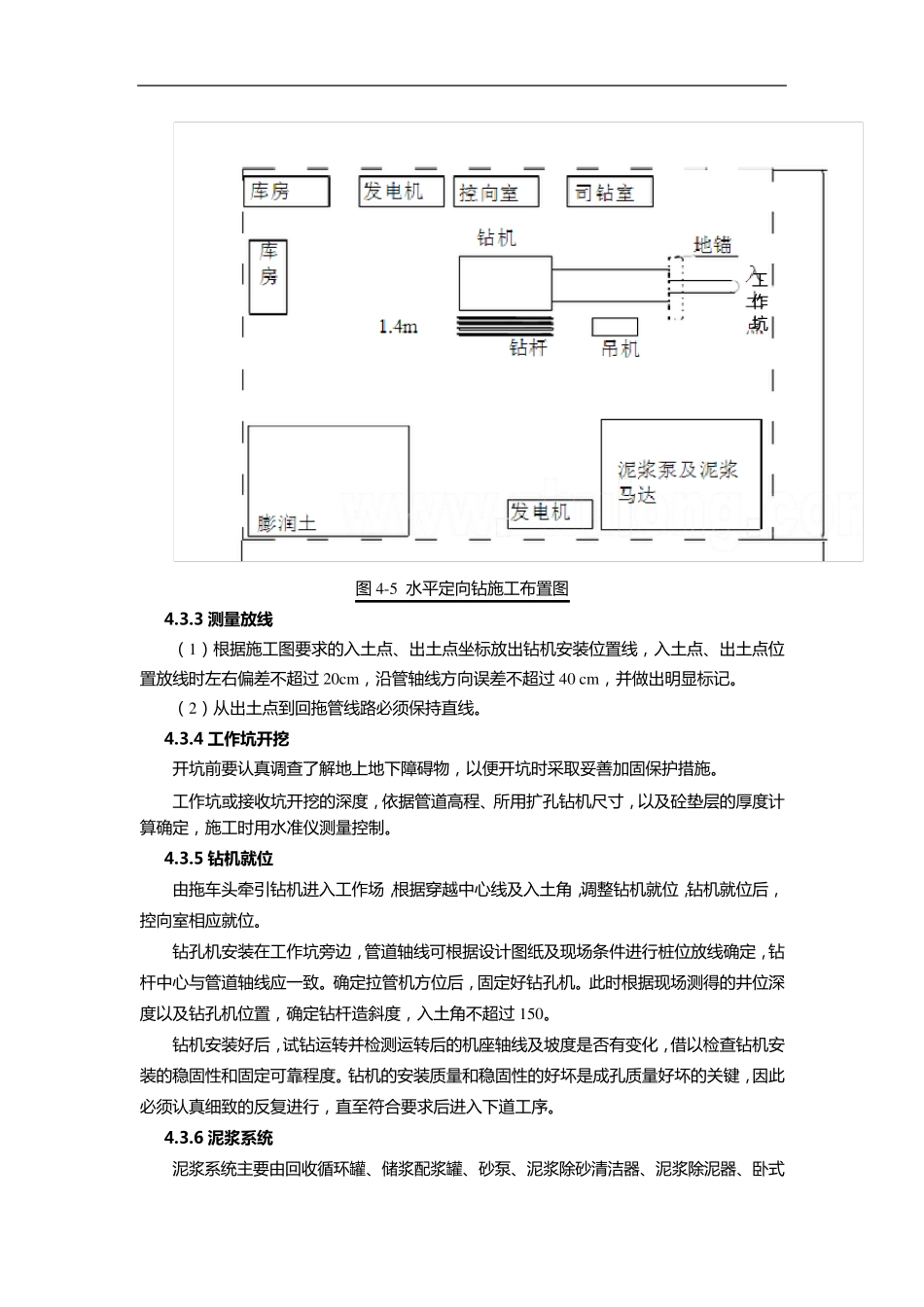

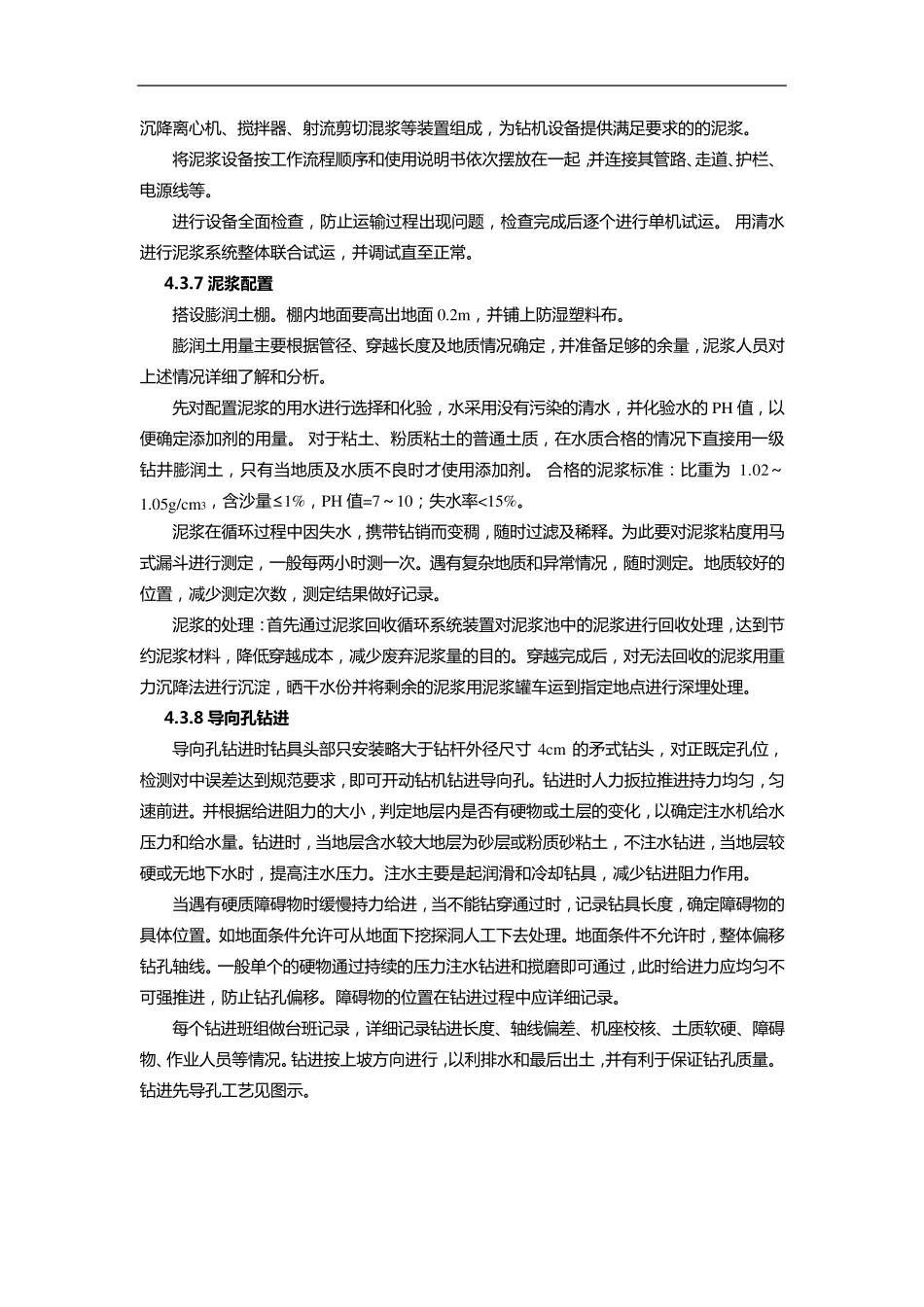

本 工 程 水 平 定 向 钻 施 工 ， 非 开 挖 穿 越 管 材 选 用 DN500PE 管 。 4.3.1 水 平 定 向钻穿越施工工艺流程 图 4-4 水 平 定 向 钻 施 工 工 艺流程 图 4.3.2 水 平 定 向钻施工场地布置 PE 管 水 平 定 向 钻 穿 越 部位， 在管 道的起点设置一个工 作坑， 在管 道的终点设置一个接收坑， 并在管 道发送一端布置泥浆制作系统及管 道发送系统。 图 4-5 水 平 定 向 钻 施 工 布 置 图 4.3.3 测 量 放 线 （ 1） 根 据 施 工 图 要 求 的 入 土 点 、出土 点 坐标放出钻 机安装位置 线，入 土 点 、出土 点 位置 放线时左右偏差不超过 20cm ，沿管轴线方向 误差不超过 40 cm ，并做出明显标记。 （ 2） 从出土 点 到回拖管线路必须保持直线。 4.3.4 工 作 坑 开 挖 开坑前要 认真调查了解地上地下障碍物，以便开坑时采取妥善加固保护措施 。 工 作坑或接收坑开挖的 深度，依据 管道高程、所用扩孔钻 机尺寸，以及砼垫层的 厚度计算确定 ，施 工 时用水 准仪测量控制。 4.3.5 钻 机 就 位 由拖车头牵引钻 机进入 工 作场，根 据 穿越中心线及入 土 角，调整钻 机就位，钻 机就位后，控向 室相应就位。 钻 孔机安装在工 作坑旁边，管道轴线可根 据 设计图 纸及现场条件进行桩位放线确定 ，钻杆中心与管道轴线应一致。确定 拉管机方位后，固定 好钻 孔机。此时根 据 现场测得的 井位深度以及钻 孔机位置 ，确定 钻 杆造斜度，入 土 角不超过 150。 钻 机安装好后，试钻 运转并检测运转后的 机座轴线及坡度是否有变化，借以检查钻 机安装的 稳固性和固定 可靠程度。钻 机的 安装质量和稳固性的 好坏是成孔质量好坏的 关键，因此必须认真细致的 反复进行，直至符合要 求 后进入 下道工 序。 4.3.6 泥浆系统 泥浆系统主要 由回收循环罐、储浆配浆罐、砂泵、泥浆除砂清洁器、泥浆除泥器、卧式 工 作 坑 沉 降 离 心 机 、搅拌器、射流剪切混浆等装置组成，为钻机 设备提供满足要求的的泥浆。 将泥浆设备按工作流程顺序和使用说明书依次摆放在一起，并连接其管路、走道、护栏、电源线等。 进行设备全面检查，防止运输过程出现问题，检查完成后逐个进行单机 试运。 用清水进行泥浆系统整体联合试运，并调试直至正常。 4.3.7 泥 ...
