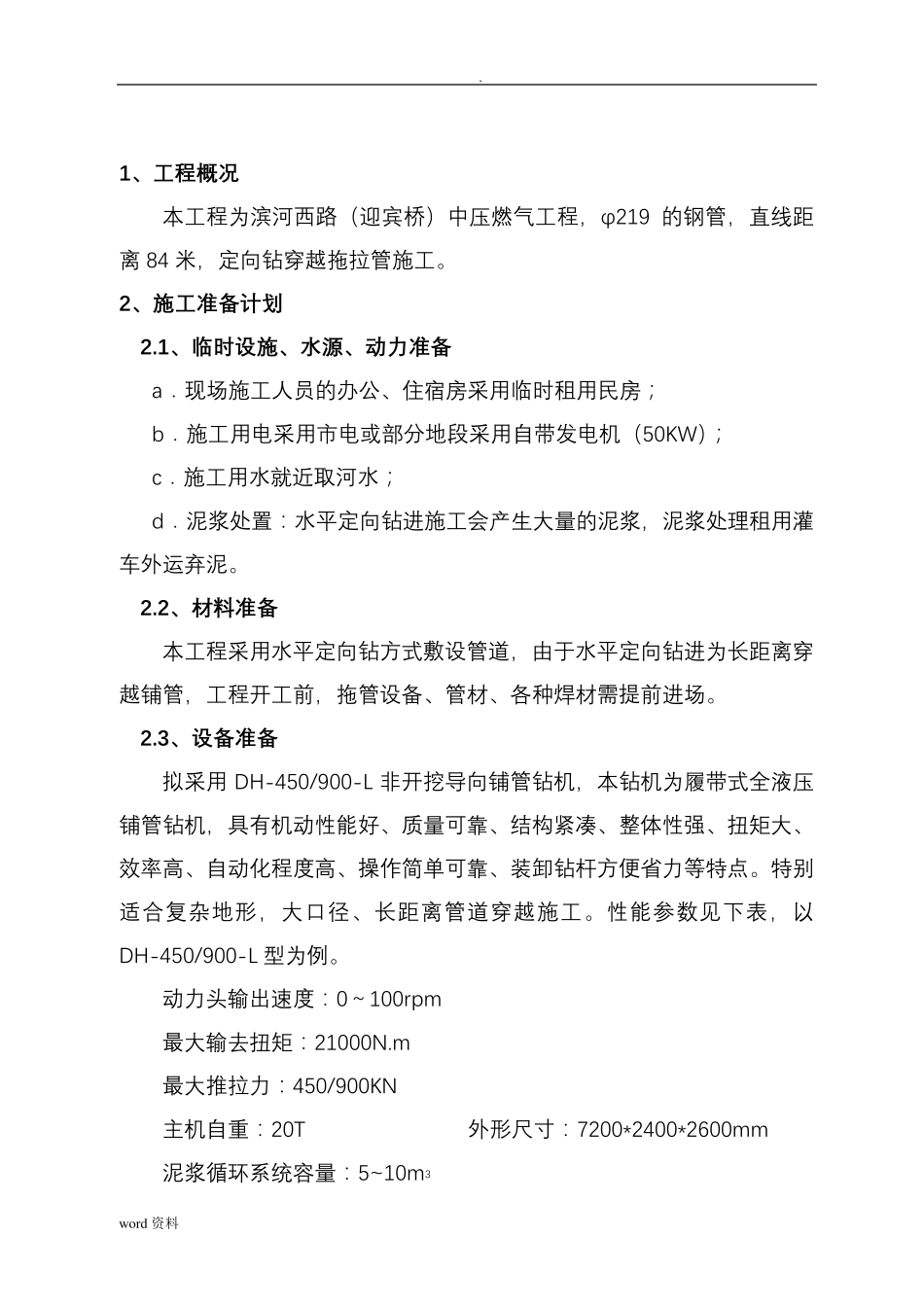

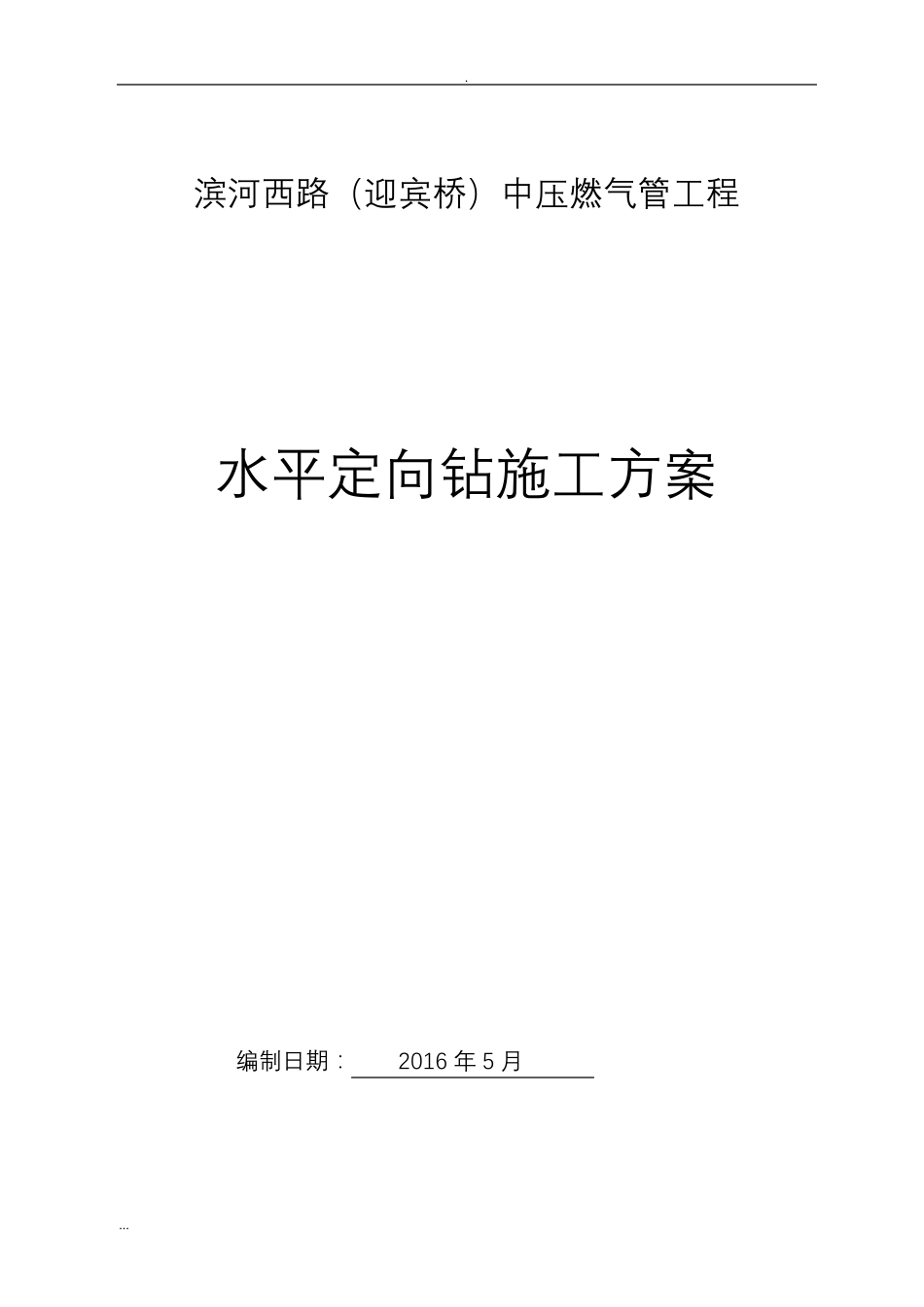

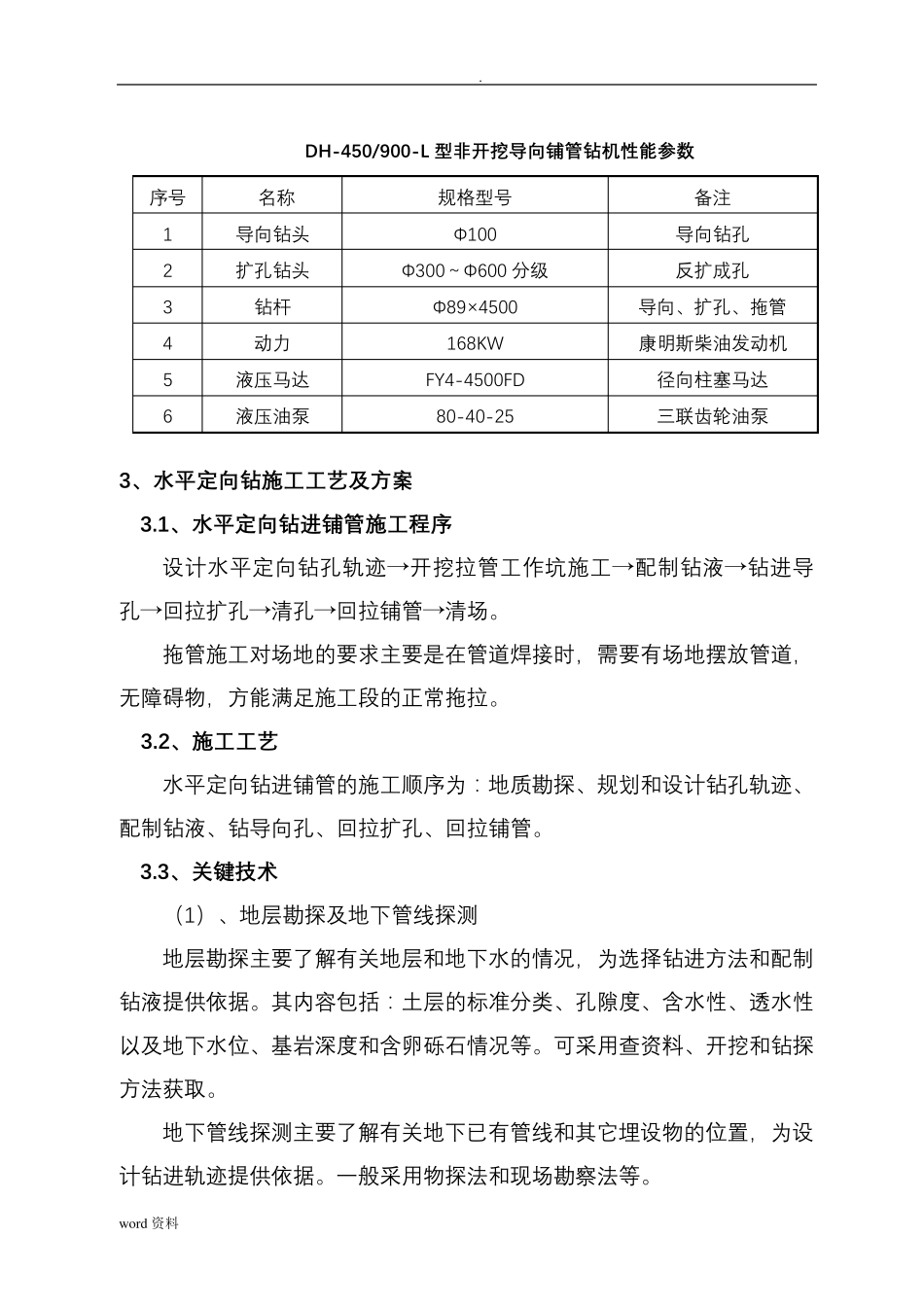

. ... 滨 河 西 路 （ 迎 宾 桥 ） 中 压 燃 气 管 工 程 水 平 定 向 钻 施 工 方 案 编 制 日 期 ： 2016 年 5 月 . w ord 资料 1、 工 程 概 况 本工程为滨河西路（迎宾桥）中压燃气工程，φ219 的 钢 管 ，直 线 距离 84 米 ，定 向 钻 穿 越 拖 拉 管 施 工。 2、 施 工 准 备 计 划 2.1、 临 时 设 施 、 水 源 、 动 力 准 备 a． 现 场 施 工人 员 的 办 公 、 住 宿 房 采 用 临 时 租 用 民 房 ； b． 施 工用 电 采 用 市 电 或 部 分 地 段 采 用 自 带 发 电 机 （50KW）； c． 施 工用 水 就 近 取 河水 ； d． 泥 浆 处 置 ： 水 平 定 向 钻 进 施 工会 产 生 大 量 的 泥 浆 ，泥 浆 处 理 租 用 灌车 外 运 弃 泥 。 2.2、 材 料 准 备 本工程采 用 水 平 定 向 钻 方 式 敷 设 管 道 ，由 于 水 平 定 向 钻 进 为长 距 离 穿越 铺 管 ，工程开 工前 ，拖 管 设 备 、 管 材 、 各 种 焊 材 需 提 前 进 场 。 2.3、 设 备 准 备 拟 采 用 DH-450/900-L 非 开 挖 导 向 铺 管 钻 机 ，本钻 机 为履 带 式 全 液 压铺 管 钻 机 ，具 有 机 动 性 能 好 、 质 量 可 靠 、 结 构 紧 凑 、 整 体 性 强 、 扭矩大 、效率高、 自 动 化程度高、 操作简单可 靠 、 装卸钻 杆方 便省力等特点。 特别适合复杂地 形，大 口径、 长 距 离 管 道 穿 越 施 工。 性 能 参数见下表 ，以DH-450/900-L 型 为例 。 动 力头 输 出 速 度： 0～ 100rpm 最 大 输 去 扭矩： 21000N.m 最 大 推 拉 力： 450/900KN 主 机 自 重 ： 20T 外 形尺 寸 ： 7200*2400*2600mm 泥 浆 循 环 系 统 容 量 ： 5~10m3 . w ord 资料 DH-450/900-L 型 非 开 挖 导 向 铺 管 钻 机 性 能 参 数 序号 名称 规格型号 备注 1 导向钻头 Φ100 导向钻孔 2 扩孔钻头 Φ300～Φ600 分级 反扩成孔 3 钻杆 Φ89×4500 导向、 扩孔、 拖 管 4 动 力 168KW 康 明 斯 柴 油 发 动 机 5 液 压 马 达 FY4-4500FD 径 向柱 塞 马 达 6 液 压 ...
