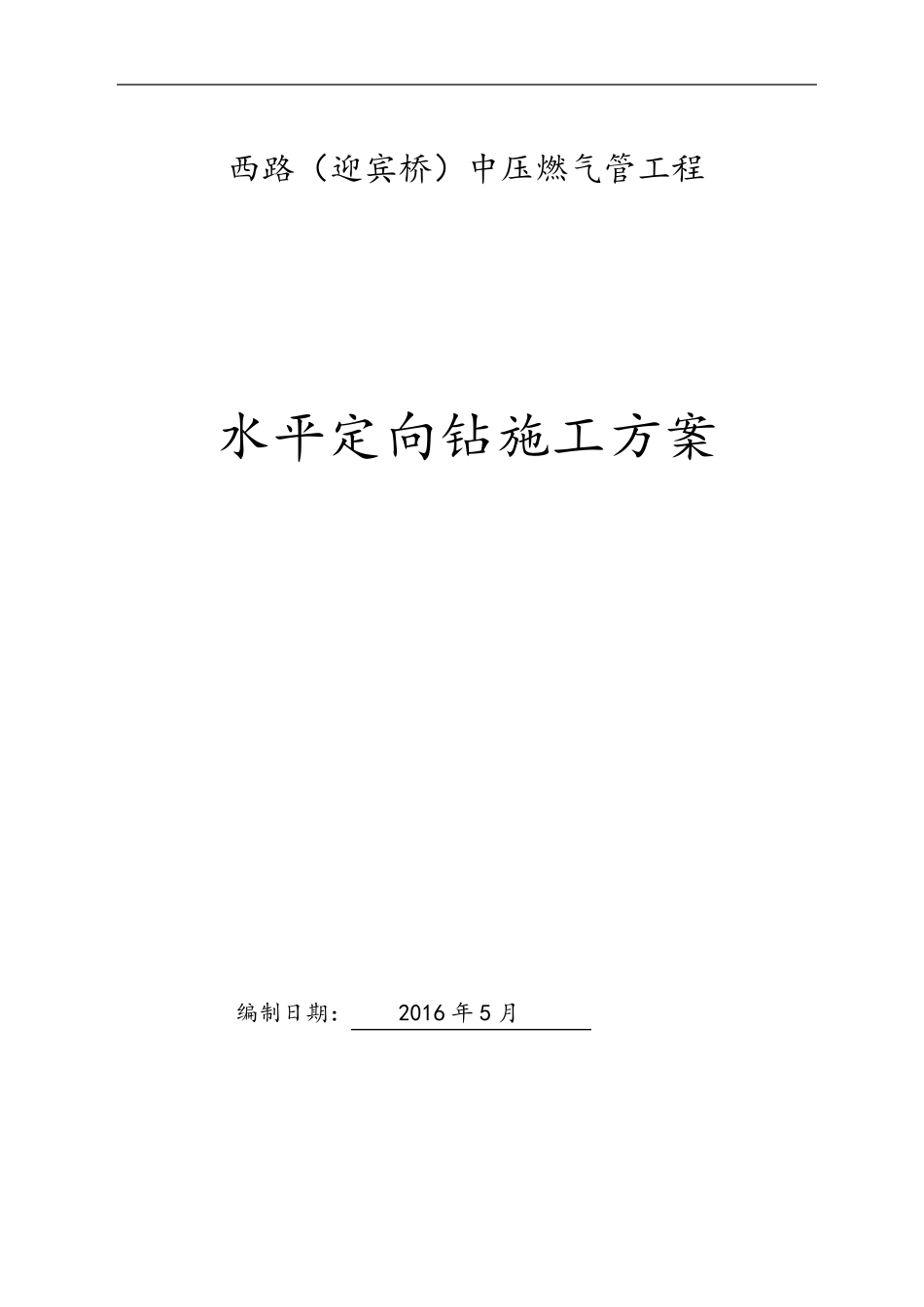

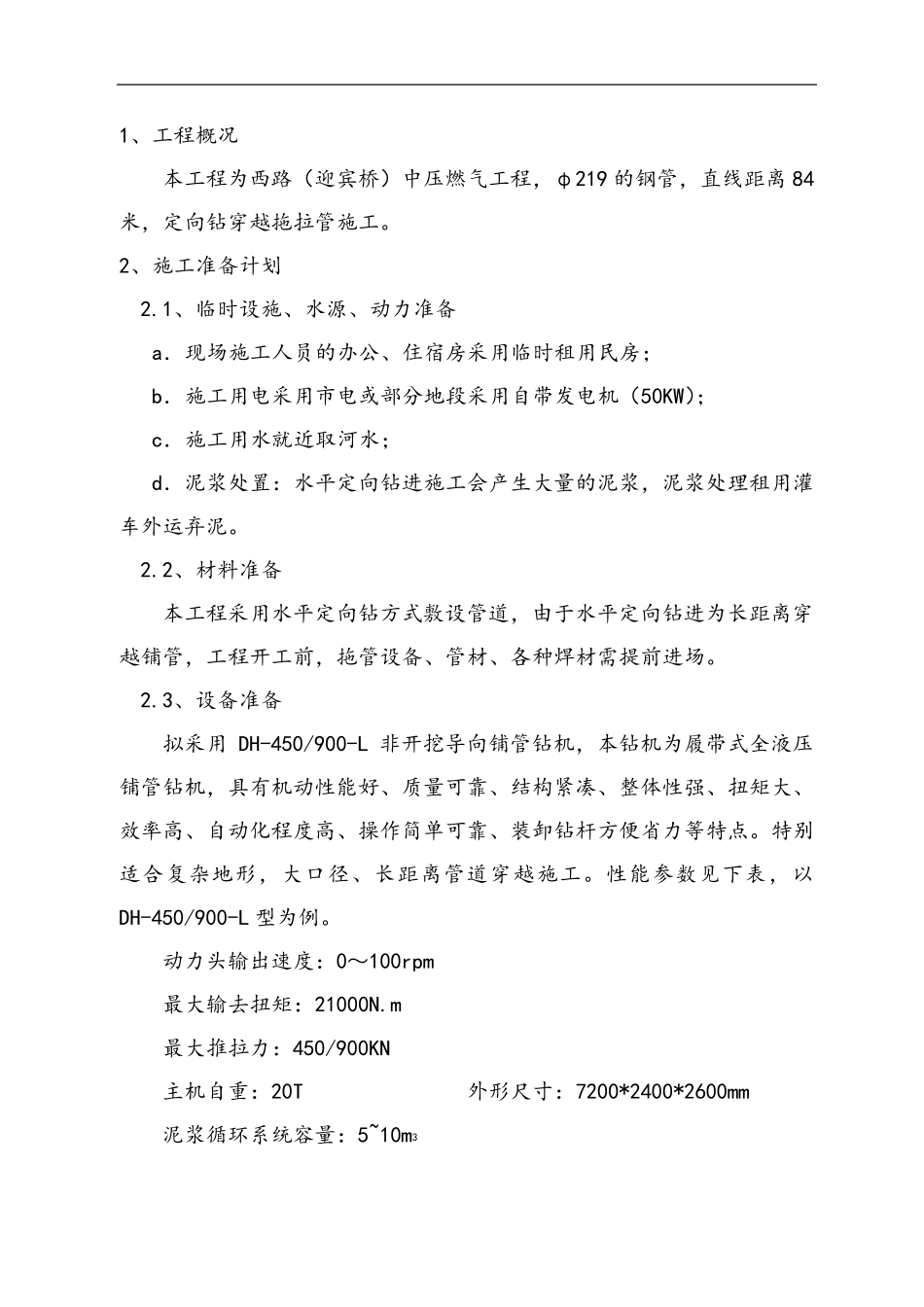

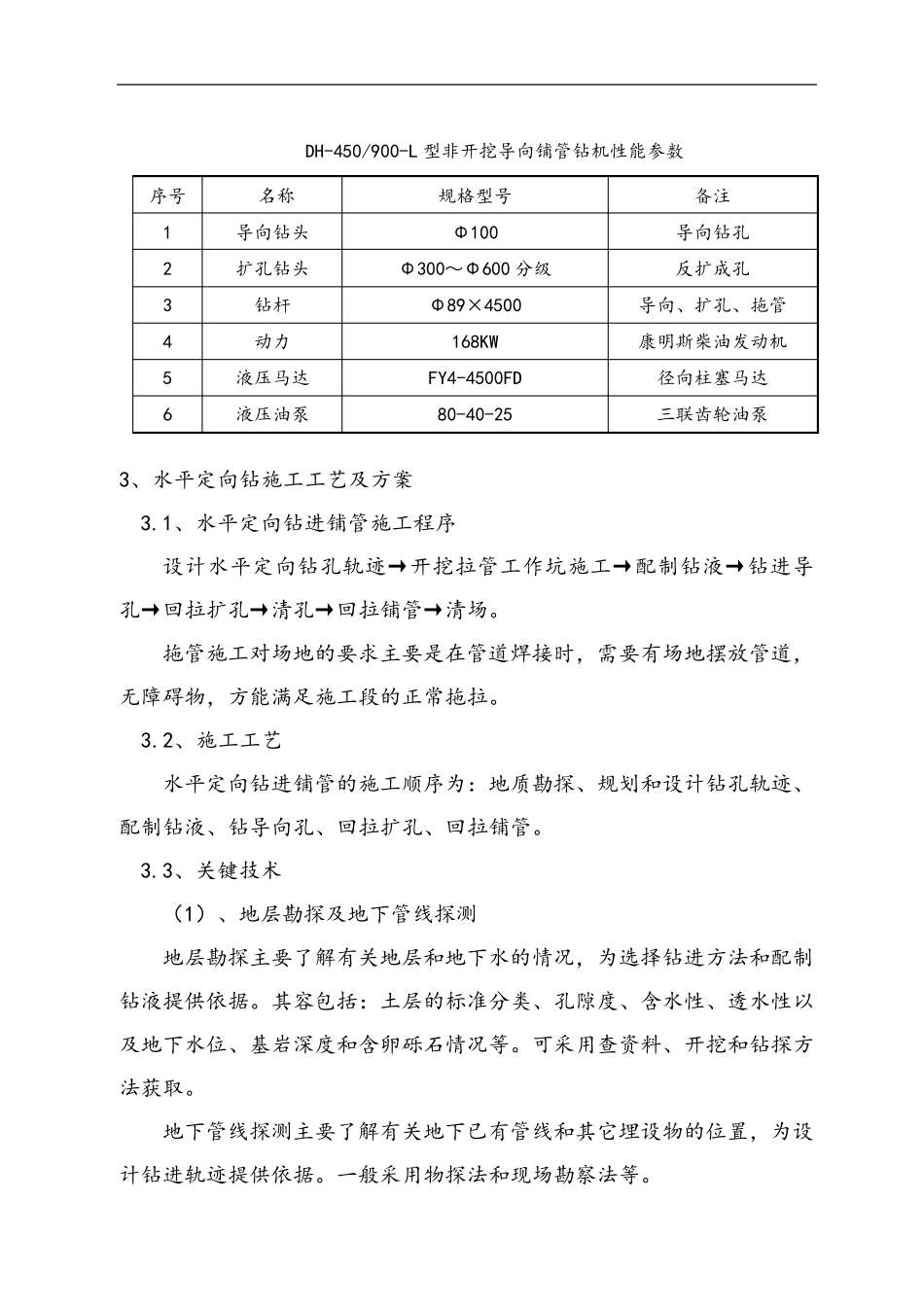

西路（迎宾桥）中压燃气管工程 水平定向钻施工方案 编制日期： 2016 年 5 月 1、工程概况 本工程为西路（迎宾桥）中压燃气工程，φ219 的钢管，直线距离 84米，定向钻穿越拖拉管施工。 2、施工准备计划 2.1、临时设施、水源、动力准备 a．现场施工人员的办公、住宿房采用临时租用民房； b．施工用电采用市电或部分地段采用自带发电机（50KW）； c．施工用水就近取河水； d．泥浆处置：水平定向钻进施工会产生大量的泥浆，泥浆处理租用灌车外运弃泥。 2.2、材料准备 本工程采用水平定向钻方式敷设管道，由于水平定向钻进为长距离穿越铺管，工程开工前，拖管设备、管材、各种焊材需提前进场。 2.3、设备准备 拟采用 DH-450/900-L 非开挖导向铺管钻机，本钻机为履带式全液压铺管钻机，具有机动性能好、质量可靠、结构紧凑、整体性强、扭矩大、效率高、自动化程度高、操作简单可靠、装卸钻杆方便省力等特点。特别适合复杂地形，大口 径 、长距离管道穿越施工。性能参 数 见 下 表 ，以DH-450/900-L 型 为例 。 动力头 输 出 速 度：0～ 100rpm 最 大输 去 扭矩：21000N.m 最 大推 拉力：450/900KN 主 机自重 ：20T 外形尺 寸 ：7200*2400*2600mm 泥浆循 环 系 统 容 量：5~10m3 DH-450/900-L 型非开挖导向铺管钻机性能参数 序号 名称 规格型号 备注 1 导向钻头 Φ100 导向钻孔 2 扩孔钻头 Φ300～Φ600 分级 反扩成孔 3 钻杆 Φ89×4500 导向、扩孔、拖管 4 动力 168KW 康明斯柴油发动机 5 液压马达 FY4-4500FD 径向柱塞马达 6 液压油泵 80-40-25 三联齿轮油泵 3、水平定向钻施工工艺及方案 3.1、水平定向钻进铺管施工程序 设计水平定向钻孔轨迹→开挖拉管工作坑施工→配制钻液→钻进导孔→回拉扩孔→清孔→回拉铺管→清场。 拖管施工对场地的要求主要是在管道焊接时，需要有场地摆放管道，无障碍物，方能满足施工段的正常拖拉。 3.2、施工工艺 水平定向钻进铺管的施工顺序为：地质勘探、规划和设计钻孔轨迹、配制钻液、钻导向孔、回拉扩孔、回拉铺管。 3.3、关键技术 （1）、地层勘探及地下管线探测 地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。其容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。可采用查资 料 、开挖和钻探方法获 取 。 地下管线探测主要了解有关...
