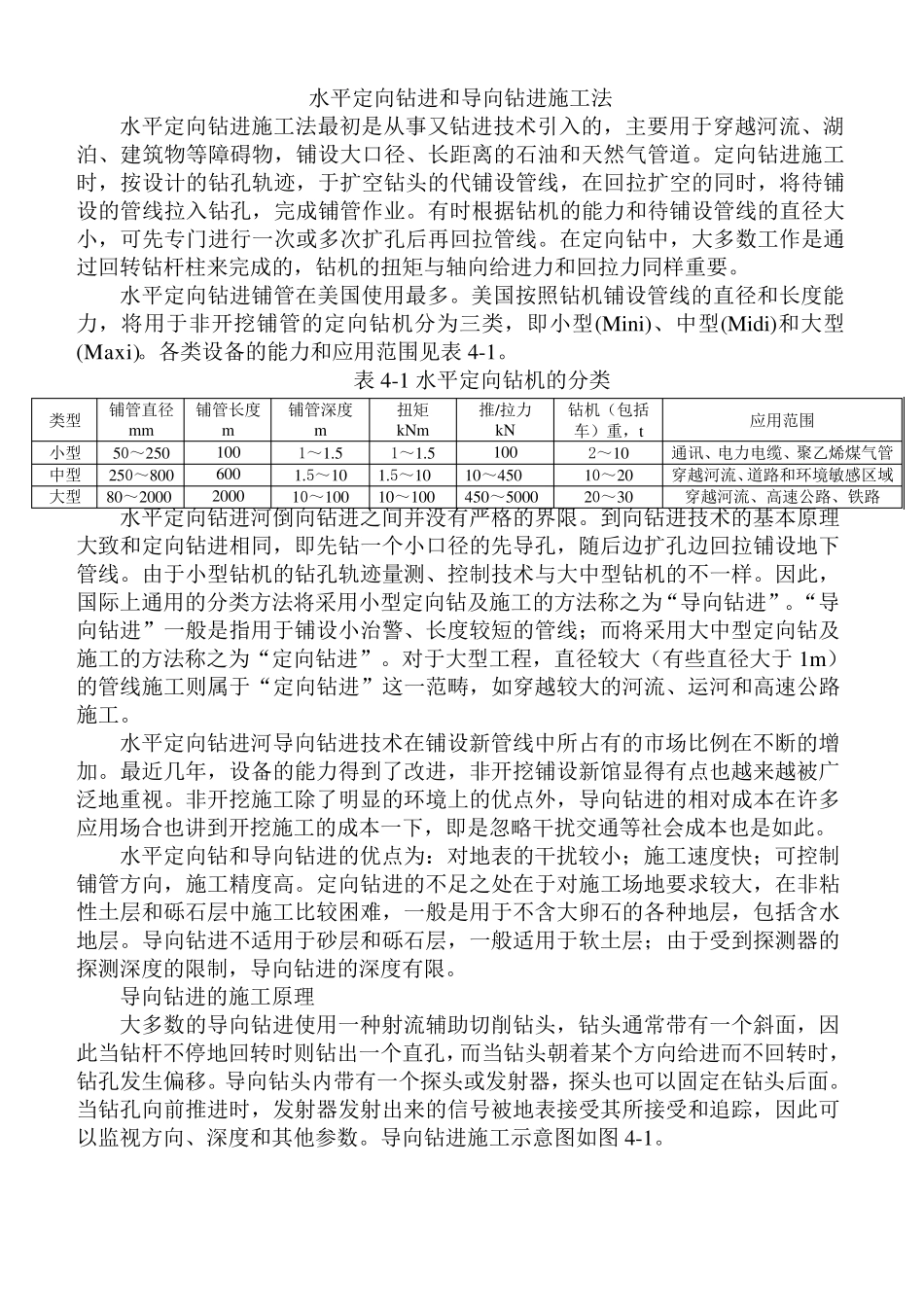

水 平 定 向 钻 进 和 导 向 钻 进 施 工 法 水 平 定 向 钻 进 施 工 法 最 初 是 从 事 又 钻 进 技 术 引 入 的 , 主 要 用 于 穿 越 河 流 、 湖泊 、 建 筑 物 等 障 碍 物 , 铺 设 大 口 径 、 长 距 离 的 石 油 和 天 然 气 管 道 。 定 向 钻 进 施 工时 , 按 设 计 的 钻 孔 轨 迹 , 于 扩 空 钻 头 的 代 铺 设 管 线 , 在 回 拉 扩 空 的 同 时 , 将 待 铺设 的 管 线 拉 入 钻 孔 , 完 成 铺 管 作 业 。 有 时 根 据 钻 机 的 能 力 和 待 铺 设 管 线 的 直 径 大小 , 可 先 专 门 进 行 一 次 或 多 次 扩 孔 后 再 回 拉 管 线 。 在 定 向 钻 中 , 大 多 数 工 作 是 通过 回 转 钻 杆 柱 来 完 成 的 , 钻 机 的 扭 矩 与 轴 向 给 进 力 和 回 拉 力 同 样 重 要 。 水 平 定 向 钻 进 铺 管 在 美 国 使 用 最 多 。 美 国 按 照 钻 机 铺 设 管 线 的 直 径 和 长 度 能力 , 将 用 于 非 开 挖 铺 管 的 定 向 钻 机 分 为 三 类 , 即 小 型 (Mini)、 中 型 (Midi)和 大 型(Max i)。 各 类 设 备 的 能 力 和 应 用 范围见表4-1。 表4-1 水 平 定 向 钻 机 的 分 类 类 型 铺 管 直 径 mm 铺 管 长 度 m 铺 管 深度 m 扭 矩 kNm 推/拉 力 kN 钻 机 (包括车)重 , t 应 用 范围 小 型 50~250 100 1~1.5 1~1.5 100 2~10 通 讯、 电力 电缆、 聚乙烯煤气 管 中 型 250~800 600 1.5~10 1.5~10 10~450 10~20 穿 越 河 流 、道 路和 环境敏感区域 大 型 80~2000 2000 10~100 10~100 450~5000 20~30 穿 越 河 流 、 高速公路、 铁路 水 平 定 向 钻 进 河 倒向 钻 进 之间并没有 严格的 界限。 到向 钻 进 技 术 的 基本原理大 致和 定 向 钻 进 相同 , 即 先 钻 一 个小 口 径 的 先 导 孔 , 随后 边扩 孔 边回 拉 铺 设 地下管 线 。 由于 小 型 钻 机 的 钻 孔 轨 迹 量测、 控制技 术 与 大 中 型 钻 机 的 不一 样 。 ...
