水平防护大棚方案

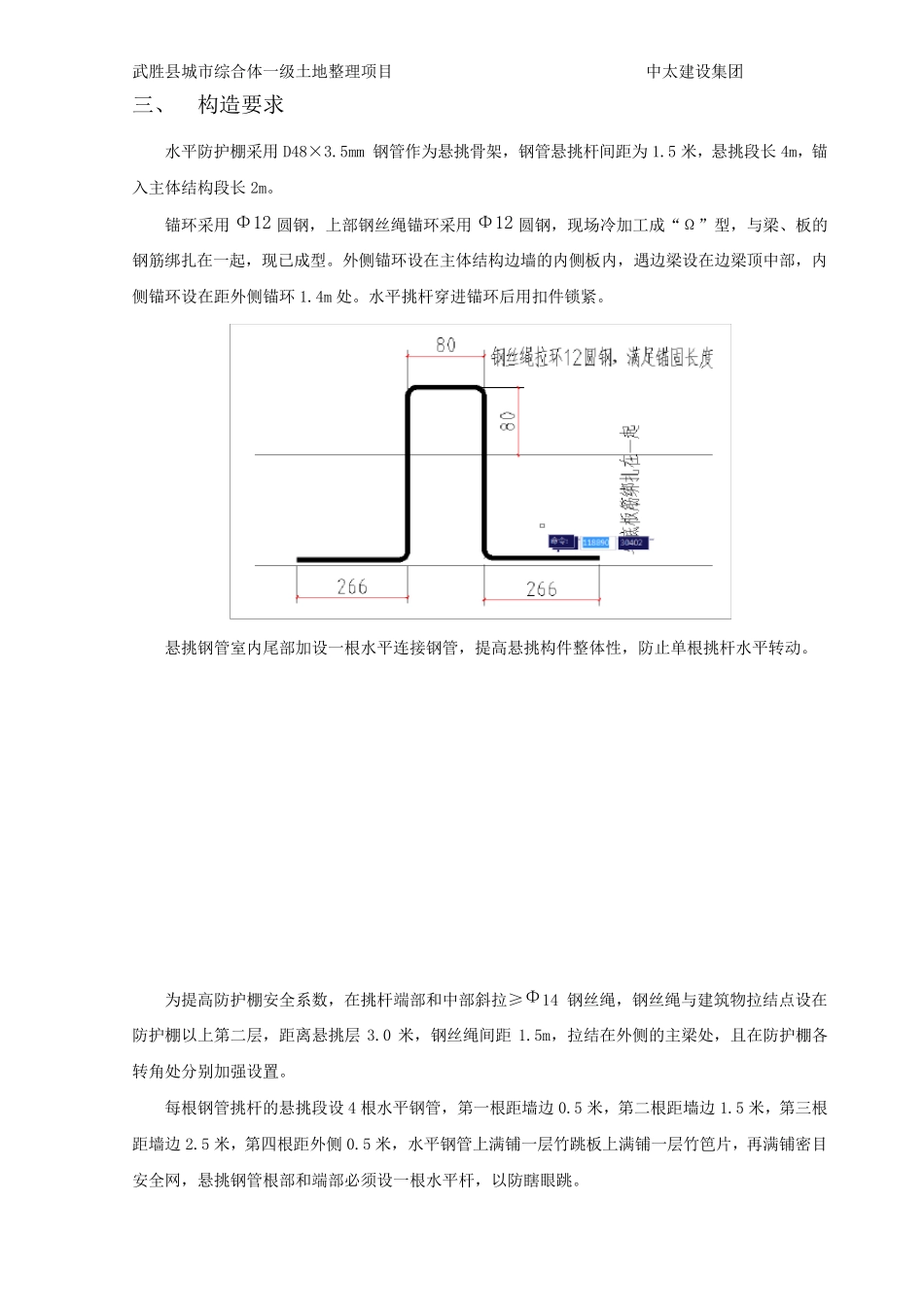

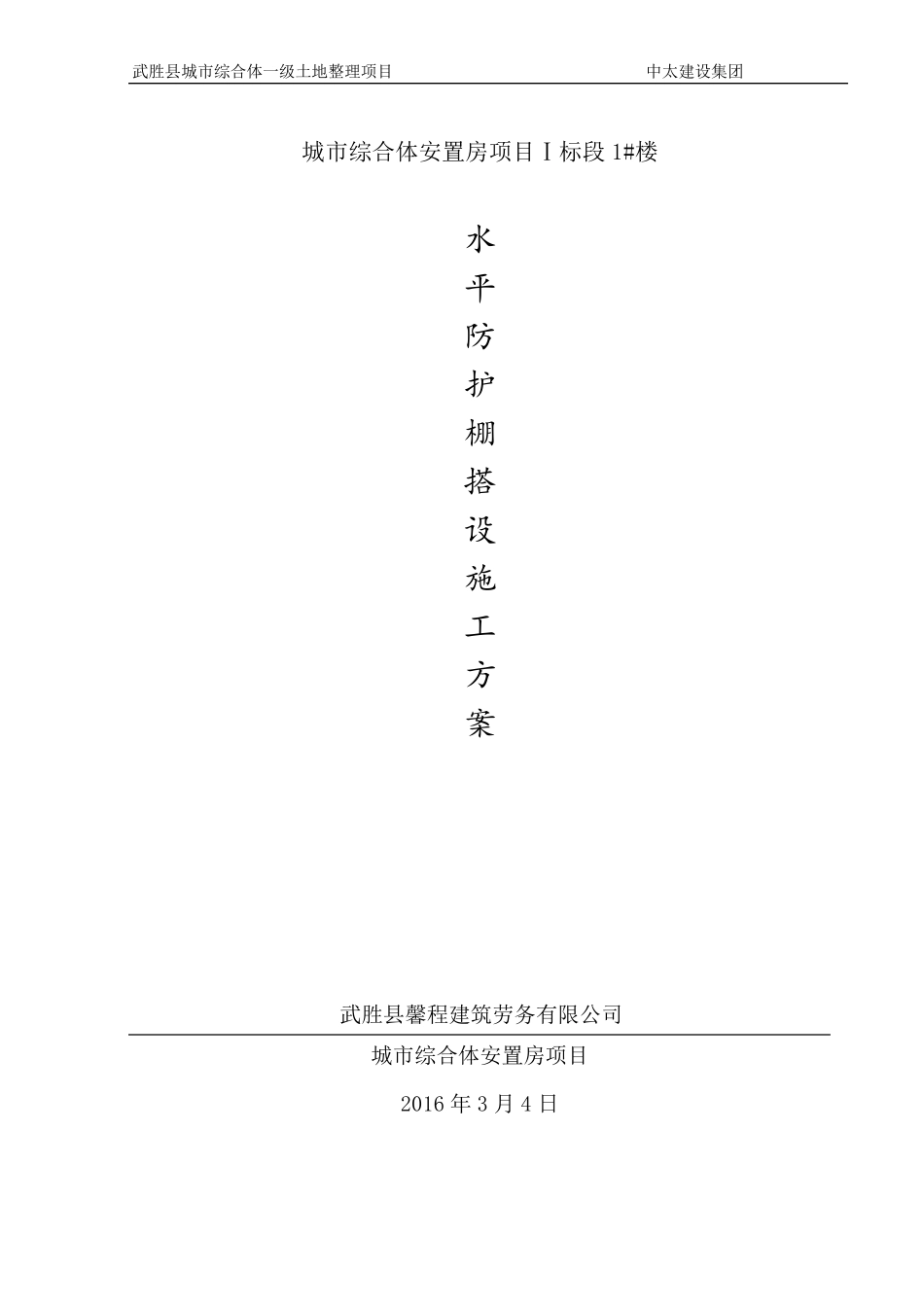

武胜县城市综合体一级土地整理项目 中太建设集团 城市综合体安置房项目Ⅰ标段 1#楼 水 平 防 护 棚 搭 设 施 工 方 案 武胜县馨程建筑劳务有限公司 城市综合体安置房项目 2016 年 3 月 4 日 武胜县城市综合体一级土地整理项目 中太建设集团 一、 编制依据 1. 《建筑施工脚手架实用手册》 2. 《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—2011 3. 《建筑施工高处作业安全技术规范》（JGJ80-91） 4. 相应的现行行业标准及相关地方文件 二、 工程概况 工程名称：城市综合体安置房项目 建设单位：武胜县城市投资有限公司 监理单位：四川元丰建设项目管理有限公司 施工总承包单位：中太建设集团股份有限公司 建设地点：广安市武胜县沿口镇祥升大道 建筑层数：32/-1 层 为了保证楼层周边的安全，防止高处坠物，现拟在本工程的第 11 层、22 层处，用6.0 米钢管，搭设伸出 4m 水平悬挑防护棚，水平防护棚沿建筑周边搭设，具体布置详见平面图。 武胜县城市综合体一级土地整理项目 中太建设集团 三、 构造要求 水平防护棚采用D48×3.5mm 钢管作为悬挑骨架，钢管悬挑杆间距为 1.5 米，悬挑段长 4m，锚入主体结构段长 2m。 锚环采用Φ12 圆钢，上部钢丝绳锚环采用Φ12 圆钢，现场冷加工成“Ω”型，与梁、板的钢筋绑扎在一起，现已成型。外侧锚环设在主体结构边墙的内侧板内，遇边梁设在边梁顶中部，内侧锚环设在距外侧锚环 1.4m 处。水平挑杆穿进锚环后用扣件锁紧。 悬挑钢管室内尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。 为提高防护棚安全系数，在挑杆端部和中部斜拉≥Φ14 钢丝绳，钢丝绳与建筑物拉结点设在防护棚以上第二层，距离悬挑层 3.0 米，钢丝绳间距 1.5m，拉结在外侧的主梁处，且在防护棚各转角处分别加强设置。 每根钢管挑杆的悬挑段设4 根水平钢管，第一根距墙边 0.5 米，第二根距墙边 1.5 米，第三根距墙边 2.5 米，第四根距外侧 0.5 米，水平钢管上满铺一层竹跳板上满铺一层竹笆片，再满铺密目安全网，悬挑钢管根部和端部必须设一根水平杆，以防瞎眼跳。 武胜县城市综合体一级土地整理项目 中太建设集团 防护棚外侧临边水平杆上设间距1.5m、高1.2m 的防护立杆，立杆上端设两根水平杆。铺设密目安全网，在密目网外侧安装200mm 高的色板。 为了防止大风对防护棚向上的作用力，沿建筑外围间隔9000,设置一道刚性顶杆，...
