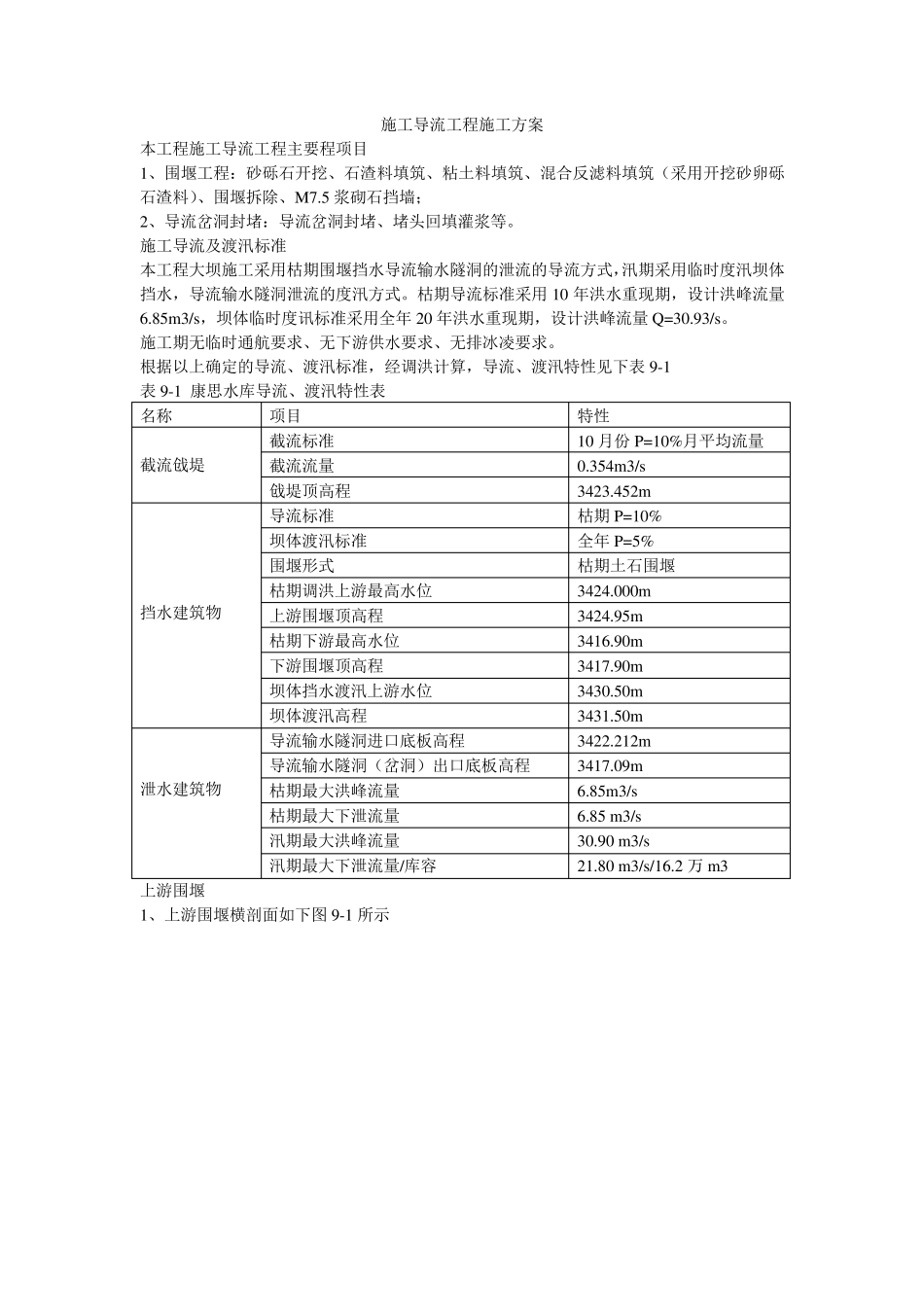

施工导流工程施工方案 本工程施工导流工程主要程项目 1、围堰工程：砂砾石开挖、石渣料填筑、粘土料填筑、混合反滤料填筑（采用开挖砂卵砾石渣料）、围堰拆除、M7.5 浆砌石挡墙； 2、导流岔洞封堵：导流岔洞封堵、堵头回填灌浆等。 施工导流及渡汛标准 本工程大坝施工采用枯期围堰挡水导流输水隧洞的泄流的导流方式，汛期采用临时度汛坝体挡水，导流输水隧洞泄流的度汛方式。枯期导流标准采用 10 年洪水重现期，设计洪峰流量6.85m3/s，坝体临时度讯标准采用全年 20 年洪水重现期，设计洪峰流量 Q=30.93/s。 施工期无临时通航要求、无下游供水要求、无排冰凌要求。 根据以上确定的导流、渡汛标准，经调洪计算，导流、渡汛特性见下表 9-1 表 9-1 康思水库导流、渡汛特性表 名称 项目 特性 截流戗堤 截流标准 10 月份 P=10%月平均流量 截流流量 0.354m3/s 戗堤顶高程 3423.452m 挡水建筑物 导流标准 枯期 P=10% 坝体渡汛标准 全年 P=5% 围堰形式 枯期土石围堰 枯期调洪上游最高水位 3424.000m 上游围堰顶高程 3424.95m 枯期下游最高水位 3416.90m 下游围堰顶高程 3417.90m 坝体挡水渡汛上游水位 3430.50m 坝体渡汛高程 3431.50m 泄水建筑物 导流输水隧洞进口底板高程 3422.212m 导流输水隧洞（岔洞）出口底板高程 3417.09m 枯期最大洪峰流量 6.85m3/s 枯期最大下泄流量 6.85 m3/s 汛期最大洪峰流量 30.90 m3/s 汛期最大下泄流量/库容 21.80 m3/s/16.2 万 m3 上游围堰 1、上游围堰横剖面如下图 9-1 所示 从图中可以看出：上游围堰采用采用斜墙式防渗体，根据设计文件考虑安全超高后围堰顶部高程拟定为3424.95m。戗堤顶高程3423.45m,戗堤进占采用开挖石渣进行填筑，顶宽5.0m，迎水面坡比为1：2.0，粘土斜墙坡比1：2.5，背水面坡比为1：1.5。龙口采用开挖石渣混合料填筑。堰体采用粘土心墙防渗，开挖石渣料进行填筑。堰顶宽6.0m，迎水面坡比为1：2.0，并采用M7.5 浆砌石挡墙护坡。背水面坡比为1：2.0。 2、上游围堰主要工程量如下表 上游围堰工程量表 项目 名称 单位 工程量 备注 上游围堰 砂砾石开挖 m3 1359 石渣料填筑 m3 4237 粘土料填筑 m3 1915 反滤料填筑 m3 639 围堰拆除 m3 5432 边坡M7.5 浆砌石挡墙 m3 56 下游围堰 1、下游围堰剖面如下图9-2 所示 从图中可以看出：根据设计文件考虑安全超高后围堰顶部高程拟定为3417.90m。堰体采...
