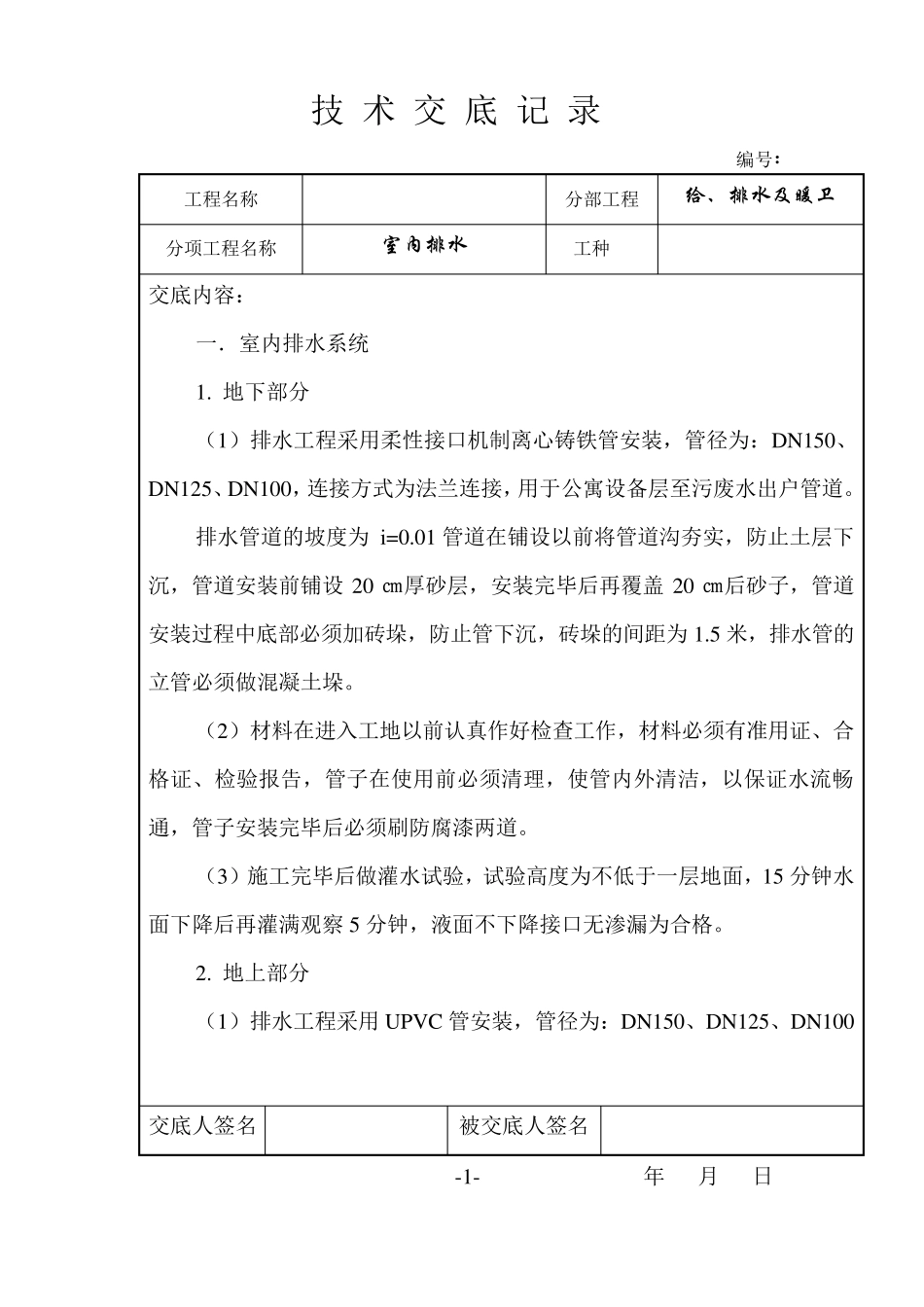

技 术 交 底 记 录 编号： 工程名称 分部工程 给、排水及暖卫 分项工程名称 室内排水 工种 交底内容： 一．室内排水系统 1. 地下部分 （1）排水工程采用柔性接口机制离心铸铁管安装，管径为：DN150、DN125、DN100，连接方式为法兰连接，用于公寓设备层至污废水出户管道。 排水管道的坡度为 i=0.01 管道在铺设以前将管道沟夯实，防止土层下沉，管道安装前铺设 20 ㎝厚砂层，安装完毕后再覆盖 20 ㎝后砂子，管道安装过程中底部必须加砖垛，防止管下沉，砖垛的间距为1.5 米，排水管的立管必须做混凝土垛。 （2）材料在进入工地以前认真作好检查工作，材料必须有准用证、合格证、检验报告，管子在使用前必须清理，使管内外清洁，以保证水流畅通，管子安装完毕后必须刷防腐漆两道。 （3）施工完毕后做灌水试验，试验高度为不低于一层地面，15 分钟水面下降后再灌满观察 5 分钟，液面不下降接口无渗漏为合格。 2. 地上部分 （1）排水工程采用UPVC 管安装，管径为：DN150、DN125、DN100 交底人签名 被交底人签名 -1- 年 月 日 技 术 交 底 记 录 编号： 工程名称 分部工程 给、排水及暖卫 分项工程名称 室内排水 工种 交底内容： D N 75、D N 50，安装方式为粘结，所用的胶粘剂应为同一厂家配套产品。 管道安装时其坐标、标高、坡度必须符合设计要求，并且在安装前应了解建筑物的结构和平、立面图，熟悉排水工程的设计图纸和施工方案及其与土建工程的配合措施。地面以上安装必须在地下管道安装完毕后，办理好验收手续方可进行。立管、横管必须规定设置检查口、清扫口和伸缩节，立管固定架每层设两道，横管按规范要求设置。地漏的安装应设在地面的最低点，严禁高出地面。 （2）材料进入工地后检查管材的内外表层应光滑无气泡、裂纹，管壁薄厚均匀，色泽一致，直管段挠度不大于 1%，管材造型规格光滑、无毛刺，承口应有梢度，并与插口配套，材料进场必须有合格证和使用说明书，材料进场后必须用塑料纸包好，待交工时在拆除。 （3）管道安装完毕按规定应做严格的通水试验，不渗不漏、畅通无阻。 交底人签名 被交底人签名 -2- 年 月 日 技 术 交 底 记 录 编号： 工程名称 分部工程 给、排水及暖卫 分项工程名称 室内排水 工种 交底内容： 二．室内雨水系统 1. 雨水管道安装地上部分 （1）采用焊接钢管及UPVC 螺旋消音管，管径为DN100，焊机钢管连接方式为焊接，主...
