水暖管道安装支吊架重量计算

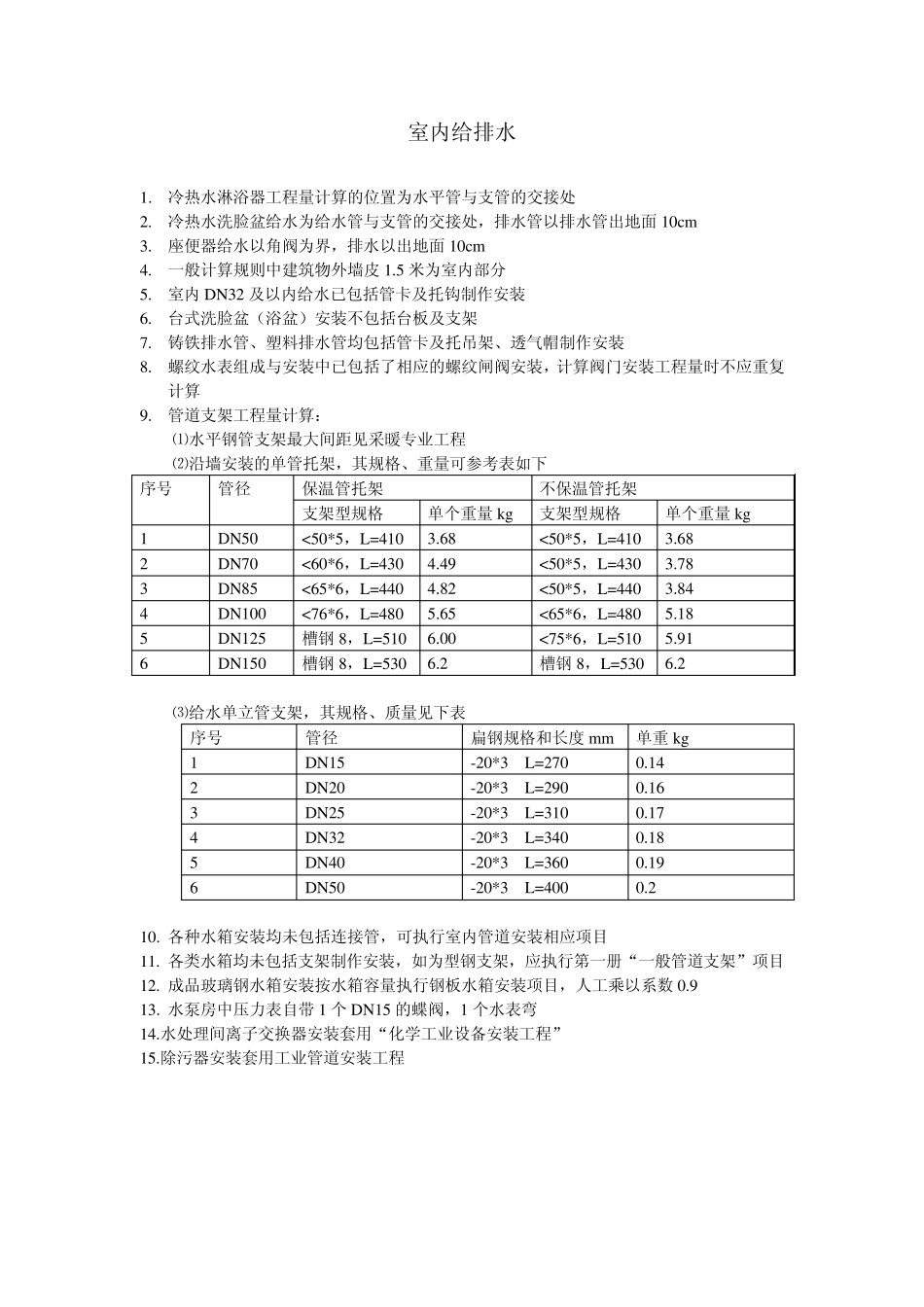

水暖管道安装支吊架重量计算_第1页
1/6
水暖管道安装支吊架重量计算_第2页
2/6
水暖管道安装支吊架重量计算_第3页
3/6
室内给排水 1. 冷热水淋浴器工程量计算的位置为水平管与支管的交接处 2. 冷热水洗脸盆给水为给水管与支管的交接处,排水管以排水管出地面 10cm 3. 座便器给水以角阀为界,排水以出地面 10cm 4. 一般计算规则中建筑物外墙皮 1.5 米为室内部分 5. 室内 DN32 及以内给水已包括管卡及托钩制作安装 6. 台式洗脸盆(浴盆)安装不包括台板及支架 7. 铸铁排水管、塑料排水管均包括管卡及托吊架、透气帽制作安装 8. 螺纹水表组成与安装中已包括了相应的螺纹闸阀安装,计算阀门安装工程量时不应重复计算 9. 管道支架工程量计算: ⑴水平钢管支架最大间距见采暖专业工程 ⑵沿墙安装的单管托架,其规格、重量可参考表如下 序号 管径 保温管托架 不保温管托架 支架型规格 单个重量 kg 支架型规格 单个重量 kg 1 DN50 <50*5,L=410 3.68 <50*5,L=410 3.68 2 DN70 <60*6,L=430 4.49 <50*5,L=430 3.78 3 DN85 <65*6,L=440 4.82 <50*5,L=440 3.84 4 DN100 <76*6,L=480 5.65 <65*6,L=480 5.18 5 DN125 槽钢 8,L=510 6.00 <75*6,L=510 5.91 6 DN150 槽钢 8,L=530 6.2 槽钢 8,L=530 6.2 ⑶给水单立管支架,其规格、质量见下表 序号 管径 扁钢规格和长度m m 单重 kg 1 DN15 -20*3 L=270 0.14 2 DN20 -20*3 L=290 0.16 3 DN25 -20*3 L=310 0.17 4 DN32 -20*3 L=340 0.18 5 DN40 -20*3 L=360 0.19 6 DN50 -20*3 L=400 0.2 10. 各种水箱安装均未包括连接管,可执行室内管道安装相应项目 11. 各类水箱均未包括支架制作安装,如为型钢支架,应执行第一册“一般管道支架”项目 12. 成品玻璃钢水箱安装按水箱容量执行钢板水箱安装项目,人工乘以系数 0.9 13. 水泵房中压力表自带 1 个 DN15 的蝶阀,1 个水表弯 14.水处理间离子交换器安装套用“化学工业设备安装工程” 15.除污器安装套用工业管道安装工程 消防工程 1 . 室内消火栓安装项目中不包括消防按钮的安装,消防按钮应执行第一章相应项目另行计算 2 . 室内消火栓组合卷盘安装,执行室内消火栓安装*1 .2 3 . 阀门、法兰安装,各种套管制作安装,不锈钢管及管件,钢管和管件及泵间管道安装,管道系统强度试验、严密性试验和冲洗等,执行第六册工业管道工程 4 . 消火栓管道、室外给水管道及水箱制作安装,执行第八册给排水工程 5 . 各种仪表安装及带点讯号...
