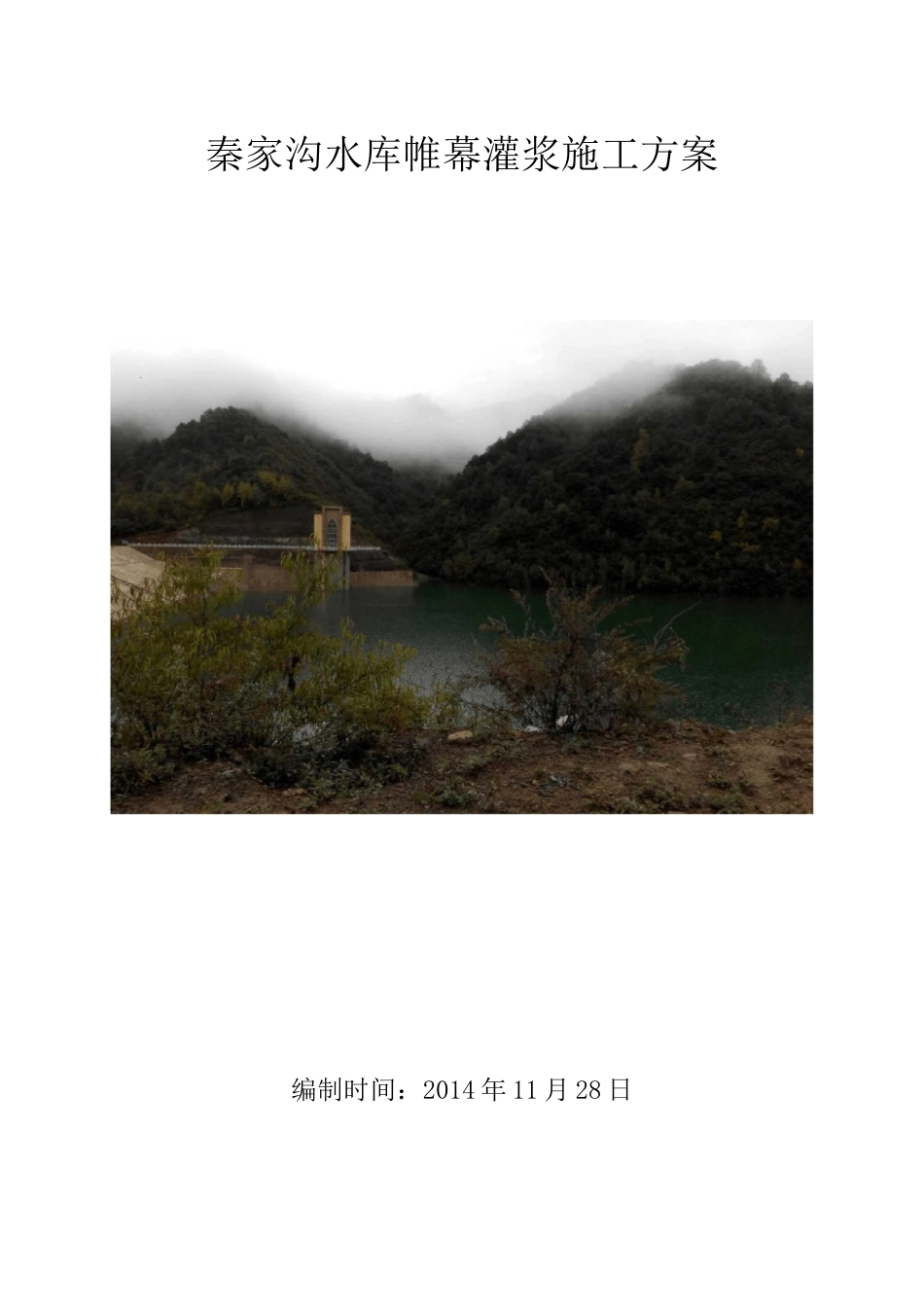

水库大坝帷幕灌浆施工方案最终版

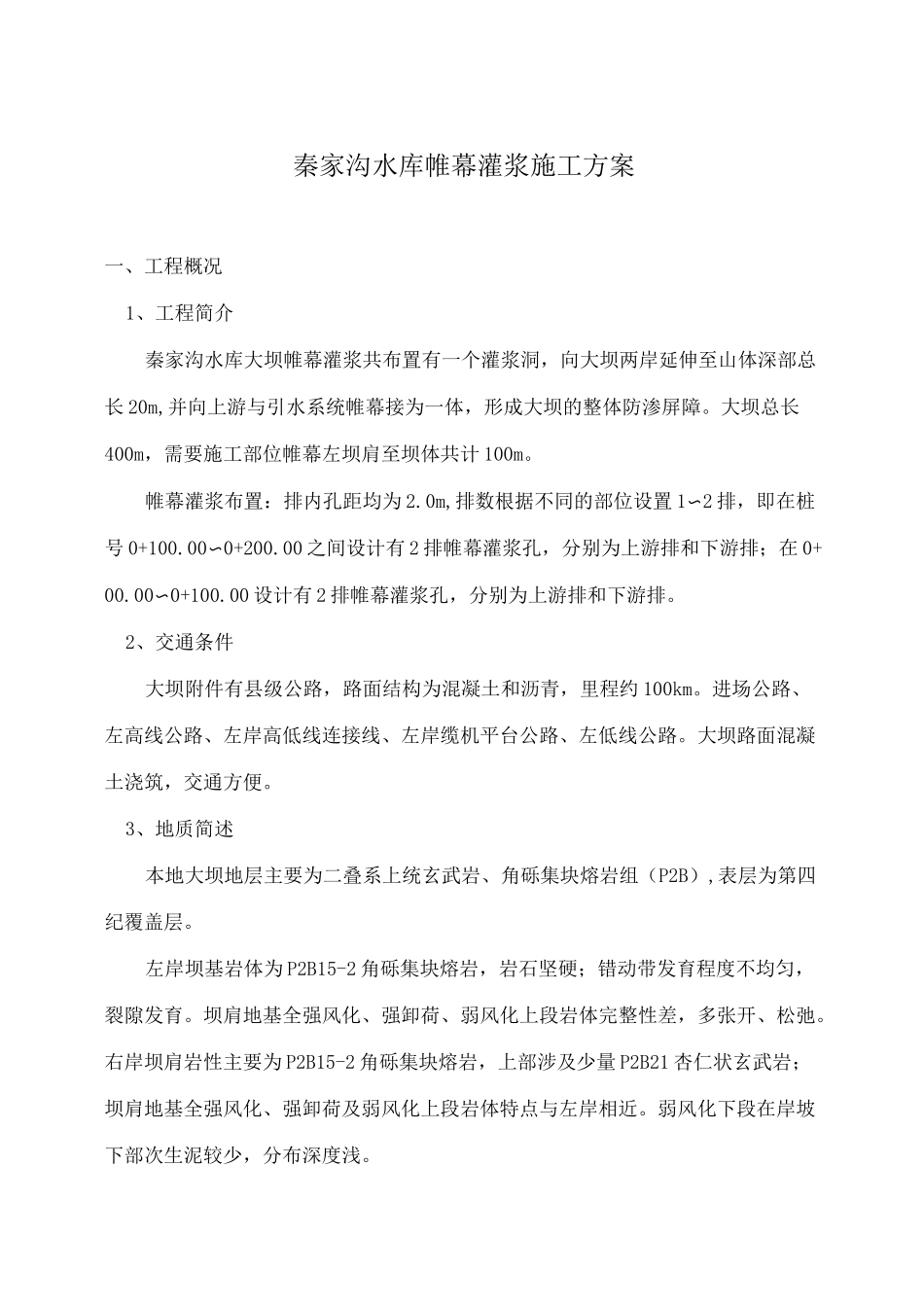

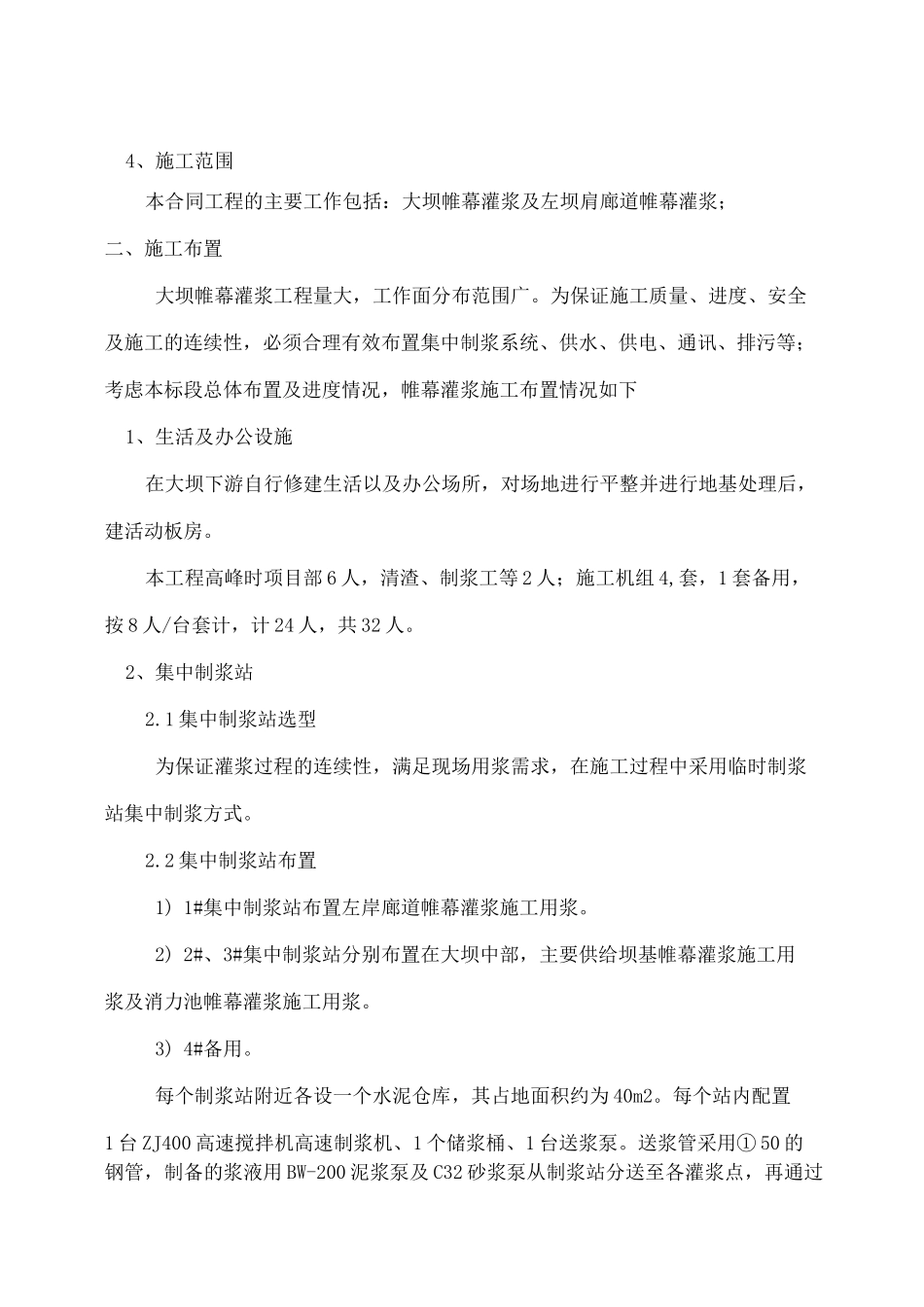

秦家沟水库帷幕灌浆施工方案编制时间：2014 年 11 月 28 日秦家沟水库帷幕灌浆施工方案一、工程概况1、工程简介秦家沟水库大坝帷幕灌浆共布置有一个灌浆洞，向大坝两岸延伸至山体深部总长 20m,并向上游与引水系统帷幕接为一体，形成大坝的整体防渗屏障。大坝总长400m，需要施工部位帷幕左坝肩至坝体共计 100m。帷幕灌浆布置：排内孔距均为 2.0m,排数根据不同的部位设置 1〜2 排，即在桩号 0+100.00〜0+200.00 之间设计有 2 排帷幕灌浆孔，分别为上游排和下游排；在 0+00.00〜0+100.00 设计有 2 排帷幕灌浆孔，分别为上游排和下游排。2、交通条件大坝附件有县级公路，路面结构为混凝土和沥青，里程约 100km。进场公路、左高线公路、左岸高低线连接线、左岸缆机平台公路、左低线公路。大坝路面混凝土浇筑，交通方便。3、地质简述本地大坝地层主要为二叠系上统玄武岩、角砾集块熔岩组（P2B）,表层为第四纪覆盖层。左岸坝基岩体为 P2B15-2 角砾集块熔岩，岩石坚硬；错动带发育程度不均匀，裂隙发育。坝肩地基全强风化、强卸荷、弱风化上段岩体完整性差，多张开、松弛。右岸坝肩岩性主要为 P2B15-2 角砾集块熔岩，上部涉及少量 P2B21 杏仁状玄武岩；坝肩地基全强风化、强卸荷及弱风化上段岩体特点与左岸相近。弱风化下段在岸坡下部次生泥较少，分布深度浅。4、施工范围本合同工程的主要工作包括：大坝帷幕灌浆及左坝肩廊道帷幕灌浆；二、施工布置大坝帷幕灌浆工程量大，工作面分布范围广。为保证施工质量、进度、安全及施工的连续性，必须合理有效布置集中制浆系统、供水、供电、通讯、排污等；考虑本标段总体布置及进度情况，帷幕灌浆施工布置情况如下1、生活及办公设施在大坝下游自行修建生活以及办公场所，对场地进行平整并进行地基处理后，建活动板房。本工程高峰时项目部 6 人，清渣、制浆工等 2 人；施工机组 4,套，1 套备用，按 8 人/台套计，计 24 人，共 32 人。2、集中制浆站2.1 集中制浆站选型为保证灌浆过程的连续性，满足现场用浆需求，在施工过程中采用临时制浆站集中制浆方式。2.2 集中制浆站布置1) 1#集中制浆站布置左岸廊道帷幕灌浆施工用浆。2) 2#、3#集中制浆站分别布置在大坝中部，主要供给坝基帷幕灌浆施工用浆及消力池帷幕灌浆施工用浆。3) 4#备用。每个制浆站附近各设一个水泥仓库，其占地面积约为 40m2。每个站内配置1 台 ZJ400 高速搅拌机高速制浆机、1 个储浆桶、1 台送浆泵...
