网络工程规划与设计案例教程项目三_任务二_典型行业拓扑VIP专享

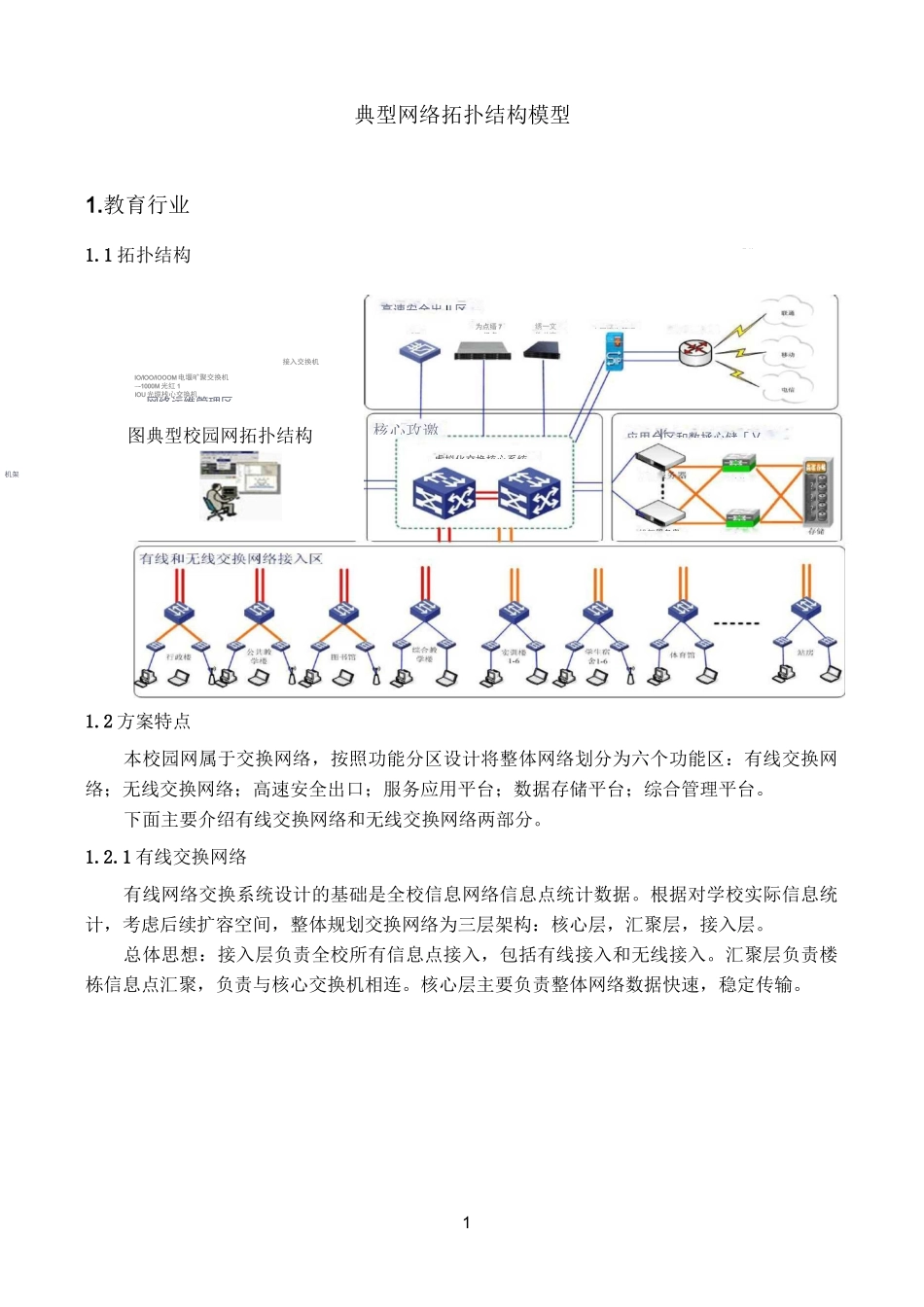

1典型行业网络拓扑结构1.教育行业 11.1 拓扑结构 111.2 方案特点 11.2.1 有线交换网络 11.2.2 无线交换网络设计 32.医疗行业 52.1 拓扑结构 52.2 方案特点 62.2.1 省级骨干网络设计 72.2.2 地州/市级骨干网络设计 82.2.3 区县汇聚点网络设计 91网络运维管理区典型网络拓扑结构模型1.教育行业1.1 拓扑结构接入交换机lO/lOO/IOOOM 电堰旷聚交换机__-1000M 光红 1IOU 光缆栈心交换机图典型校园网拓扑结构1.2 方案特点本校园网属于交换网络，按照功能分区设计将整体网络划分为六个功能区：有线交换网络；无线交换网络；高速安全出口；服务应用平台；数据存储平台；综合管理平台。下面主要介绍有线交换网络和无线交换网络两部分。1.2.1 有线交换网络有线网络交换系统设计的基础是全校信息网络信息点统计数据。根据对学校实际信息统计，考虑后续扩容空间，整体规划交换网络为三层架构：核心层，汇聚层，接入层。总体思想：接入层负责全校所有信息点接入，包括有线接入和无线接入。汇聚层负责楼栋信息点汇聚，负责与核心交换机相连。核心层主要负责整体网络数据快速，稳定传输。丄网肓为管理网络出口引系VP核心攻邀应用台区和数拯心储［乂虚拟化交换核心系统机架FC 交换FC 殳换绣一文件共享为点缙 77 设备高速安全出 II 区????机架服务衆2图万兆单模光千兆光纤千兆六类网核心无线控制无线控制公共教学楼、行政办公楼、图书馆、综合教学楼宿舍食堂、活动中心、体育汇聚汇聚交换•.汇聚交汇聚交换终端设接入交换接入交换接入交换无线 AP 终端设备终端设备无线 AP 终端设备终端设备终端设备湖南铁路科技学校交换网络拓扑图接入层图有线交换网拓扑结构核心层设计：在中心机房处部署两台高端机箱式交换机 S9706,核心交换机能够提供大容量、高密度、模块化体系架构，在提供稳定、可靠、安全的高性能 L2/L3 层交换服务基础上，具有强大组播功能、基于策略的 QOS、有效的安全管理机制和电信级的高可靠设计，能满足现代网络的多种业务承载融合和业务灵活分类、分流的组网需求以及能够支持多种 IPV6 过渡技术，为网络的高速稳定运行提供可靠保障，同时为将来网络的扩展升级提供有效预留，以节省投资更加高效的发挥设备效益。核心交换机具有 6 个业务模块插槽，配置双电源、主控器及冗余风扇，充分保证核心网络设备级的可靠性.配备 1 块 16 端口万兆光口业务板卡用于连接二级节点交换机万兆接入，满足学校重点楼宇...
