水泥土搅拌桩原理及施工工艺VIP专享

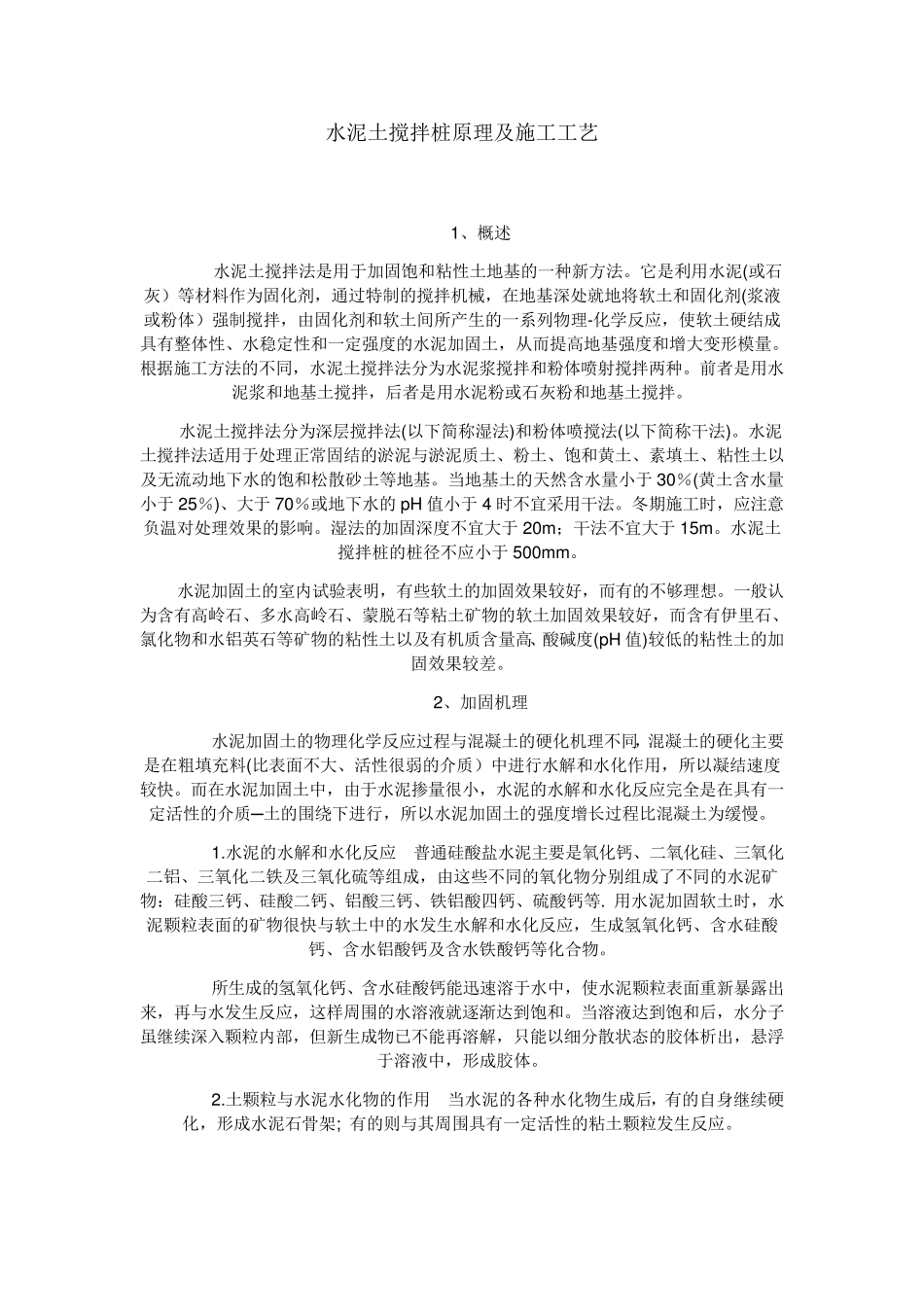

水泥土搅拌桩原理及施工工艺 1、概述 水泥土搅拌法是用于加固饱和粘性土地基的一种新方法。它是利用水泥(或石灰）等材料作为固化剂，通过特制的搅拌机械，在地基深处就地将软土和固化剂(浆液或粉体）强制搅拌，由固化剂和软土间所产生的一系列物理-化学反应，使软土硬结成具有整体性、水稳定性和一定强度的水泥加固土，从而提高地基强度和增大变形模量。根据施工方法的不同，水泥土搅拌法分为水泥浆搅拌和粉体喷射搅拌两种。前者是用水泥浆和地基土搅拌，后者是用水泥粉或石灰粉和地基土搅拌。 水泥土搅拌法分为深层搅拌法(以下简称湿法)和粉体喷搅法(以下简称干法)。水泥土搅拌法适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土以及无流动地下水的饱和松散砂土等地基。当地基土的天然含水量小于 30％(黄土含水量小于 25％)、大于 70％或地下水的 pH 值小于 4 时不宜采用干法。冬期施工时，应注意负温对处理效果的影响。湿法的加固深度不宜大于 20m；干法不宜大于 15m。水泥土搅拌桩的桩径不应小于 500mm。 水泥加固土的室内试验表明，有些软土的加固效果较好，而有的不够理想。一般认为含有高岭石、多水高岭石、蒙脱石等粘土矿物的软土加固效果较好，而含有伊里石、氯化物和水铝英石等矿物的粘性土以及有机质含量高、酸碱度(pH 值)较低的粘性土的加固效果较差。 2、加固机理 水泥加固土的物理化学反应过程与混凝土的硬化机理不同，混凝土的硬化主要是在粗填充料(比表面不大、活性很弱的介质）中进行水解和水化作用，所以凝结速度较快。而在水泥加固土中，由于水泥掺量很小，水泥的水解和水化反应完全是在具有一定活性的介质─土的围绕下进行，所以水泥加固土的强度增长过程比混凝土为缓慢。 1.水泥的水解和水化反应 普通硅酸盐水泥主要是氧化钙、二氧化硅、三氧化二铝、三氧化二铁及三氧化硫等组成，由这些不同的氧化物分别组成了不同的水泥矿物：硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙、硫酸钙等. 用水泥加固软土时，水泥颗粒表面的矿物很快与软土中的水发生水解和水化反应，生成氢氧化钙、含水硅酸钙、含水铝酸钙及含水铁酸钙等化合物。 所生成的氢氧化钙、含水硅酸钙能迅速溶于水中，使水泥颗粒表面重新暴露出来，再与水发生反应，这样周围的水溶液就逐渐达到饱和。当溶液达到饱和后，水分子虽继续深入颗粒内部，但新生成物已不能再溶解，只能以细分散状态的胶体析出，悬浮于溶液中，形成胶体。...
