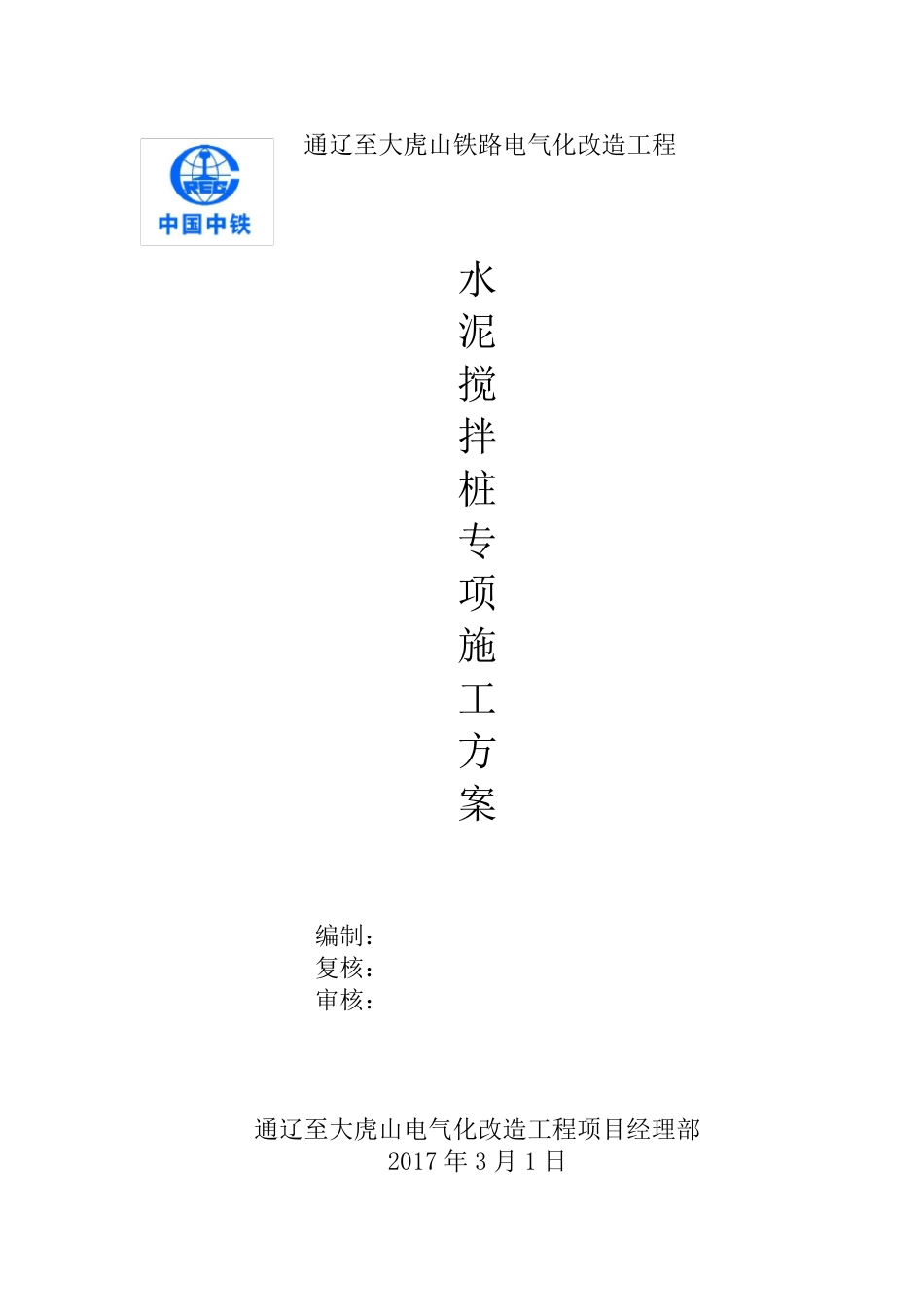

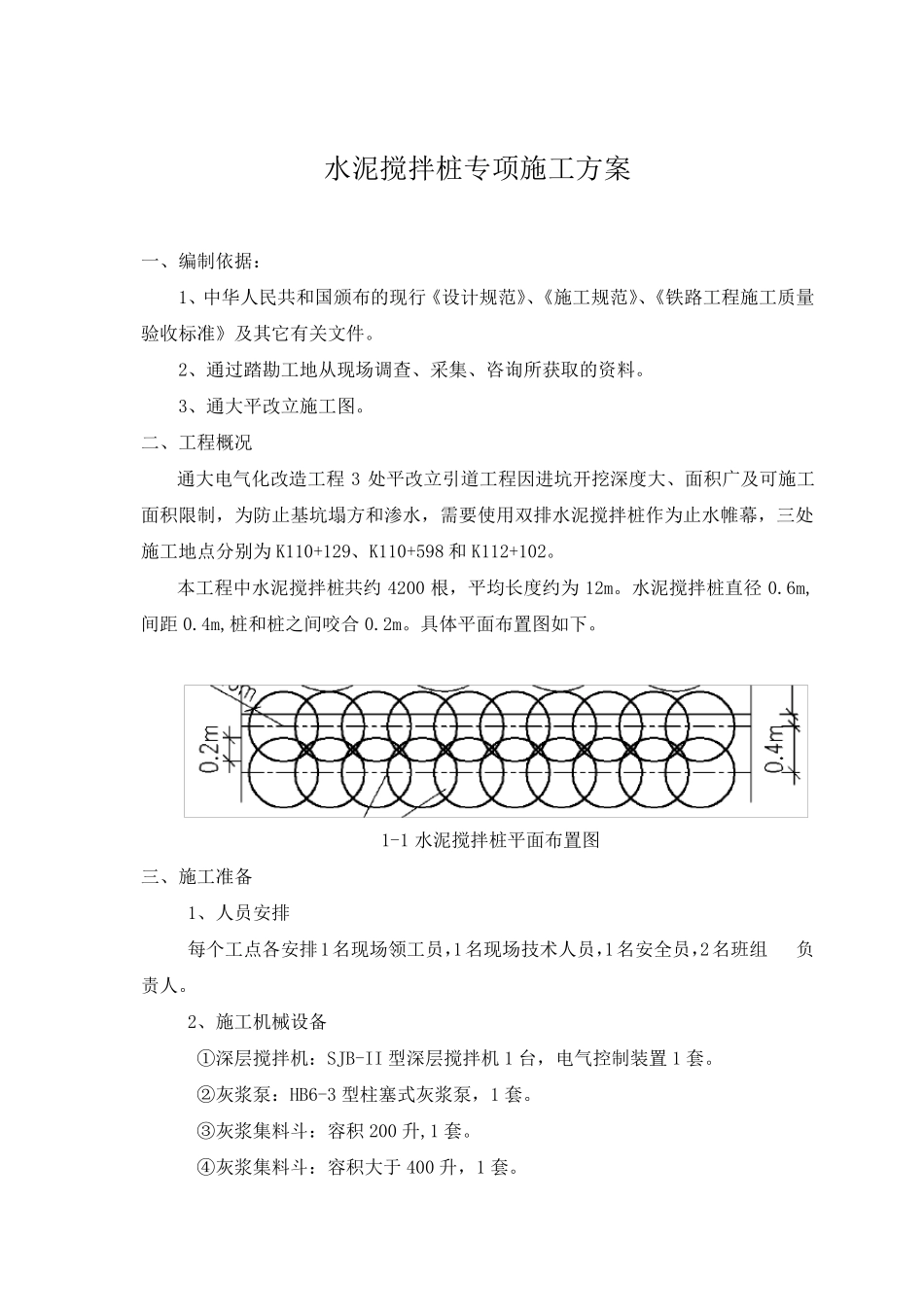

通辽至大虎山铁路电气化改造工程 水 泥 搅 拌 桩 专 项 施 工 方 案 编制： 复核： 审核： 通辽至大虎山电气化改造工程项目经理部 2017 年 3 月 1 日 水 泥 搅 拌 桩 专 项 施 工 方 案 一 、 编 制 依 据 ： 1、 中 华 人 民 共 和 国 颁 布 的 现 行 《 设 计 规 范 》、《 施 工 规 范 》、《 铁 路 工 程 施 工 质 量验 收 标 准 》 及 其 它 有 关 文 件 。 2、 通 过 踏 勘 工 地 从 现 场 调 查 、 采 集 、 咨 询 所 获 取 的 资 料 。 3、 通 大 平 改 立 施 工 图 。 二 、 工 程 概 况 通 大 电 气 化 改 造 工 程3 处 平 改 立 引 道 工 程 因 进 坑 开 挖 深 度 大 、 面 积 广 及 可 施 工面 积 限 制 ， 为 防 止 基 坑 塌 方 和 渗 水 ， 需 要 使 用 双 排 水 泥 搅 拌 桩 作 为 止 水 帷 幕 ， 三 处施 工 地 点 分 别 为 K110+129、 K110+598 和 K112+102。 本 工 程 中 水 泥 搅 拌 桩 共 约4200 根 ， 平 均 长 度 约 为12m。 水 泥 搅 拌 桩 直 径0.6m,间 距 0.4m,桩 和 桩 之 间 咬合0.2m。 具体平 面 布 置图 如下。 1-1 水 泥 搅 拌 桩 平 面 布 置图 三 、 施 工 准 备 1、 人 员安排 每个工 点 各安排 1名现 场 领工 员，1名现 场 技术人 员，1名安全员，2名班组 负责人 。 2、 施 工 机械设 备 ①深 层搅 拌 机： SJB-II 型深 层搅 拌 机1 台， 电 气 控制 装置1 套。 ②灰 浆 泵 ： HB6-3 型柱 塞 式 灰 浆 泵 ， 1 套。 ③ 灰 浆 集 料 斗 ： 容 积 200 升 ,1 套。 ④ 灰 浆 集 料 斗 ： 容 积 大 于 400 升 ， 1 套。 ⑤电焊机、氧气、乙炔 1 套。 ⑥其它：电缆、压力胶管、普通管等。 3、技术及现场准备 1）、协同建设单位做好施工场地的三通一平工作。 2）、会同建设单位、工程监理、设计单位进行施工技术交底。 3）、根据甲方提供的坐标控制点及水准点进行引测，经复核无误后用砼对其进行保护。 4）、施工技术人员根据图纸要求进行轴线定位及桩位放线，经复核无误后，报甲方和工程监理进行轴线和桩位验收，并办理好书面手续。 5）、组织施工...
