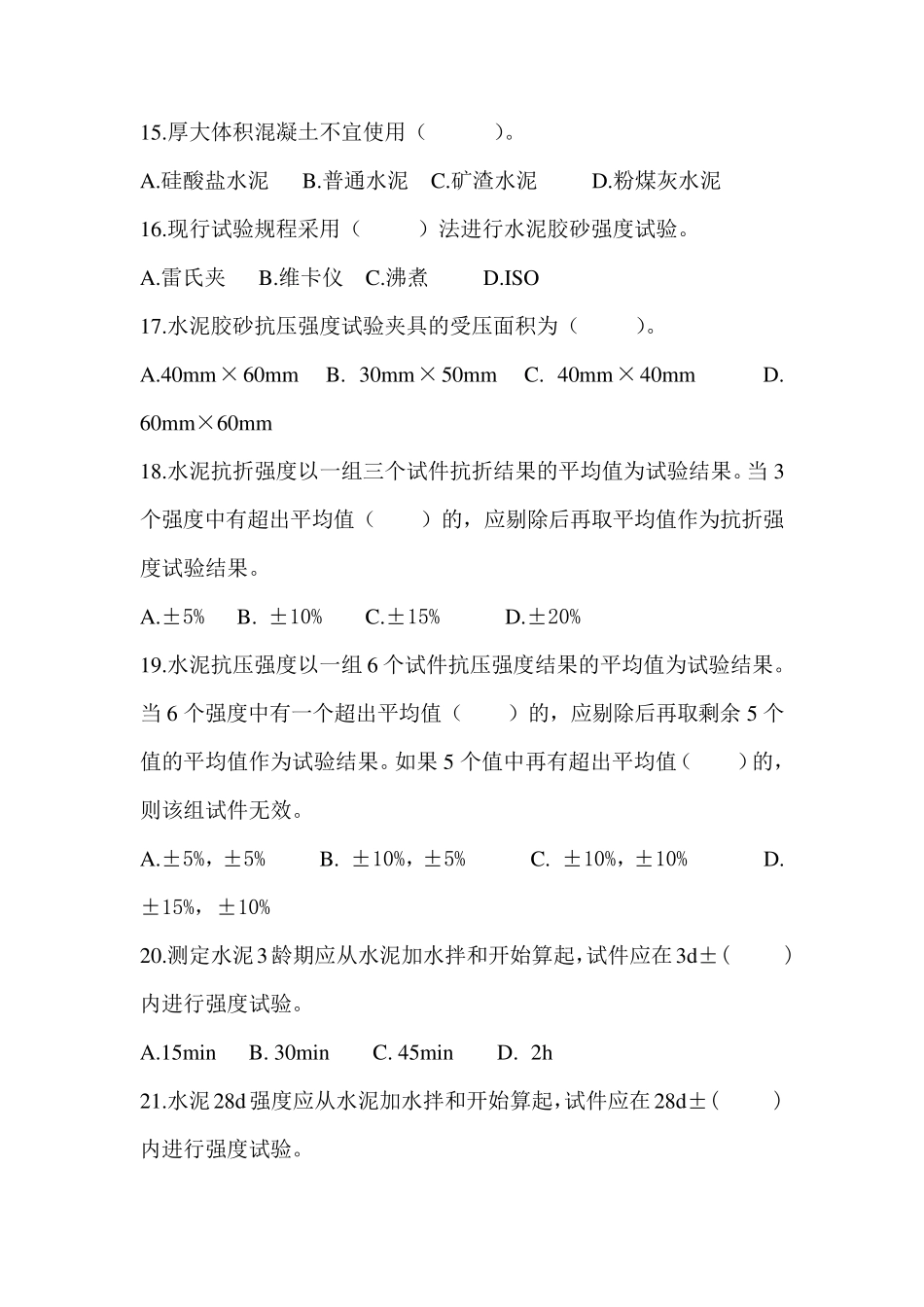

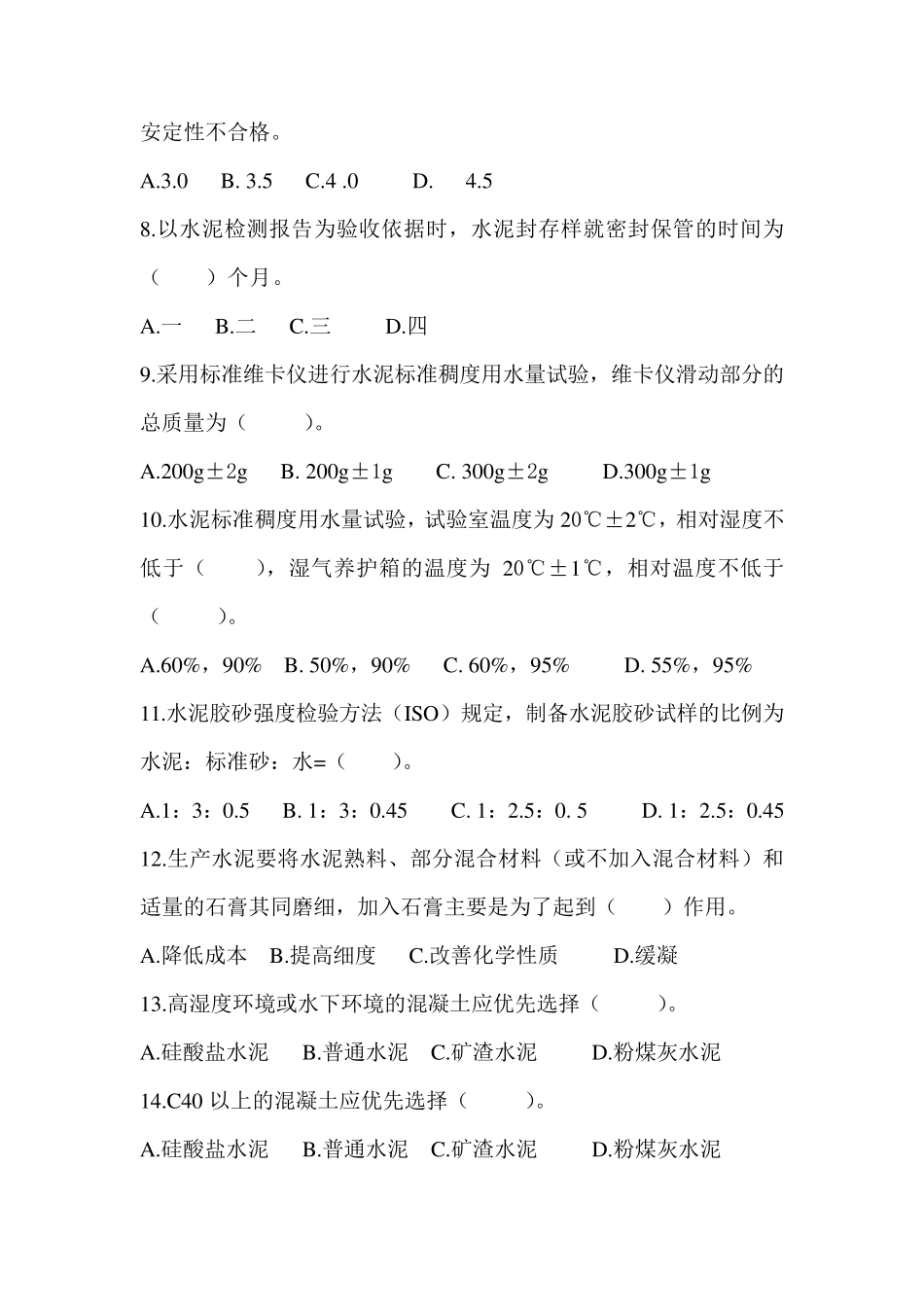

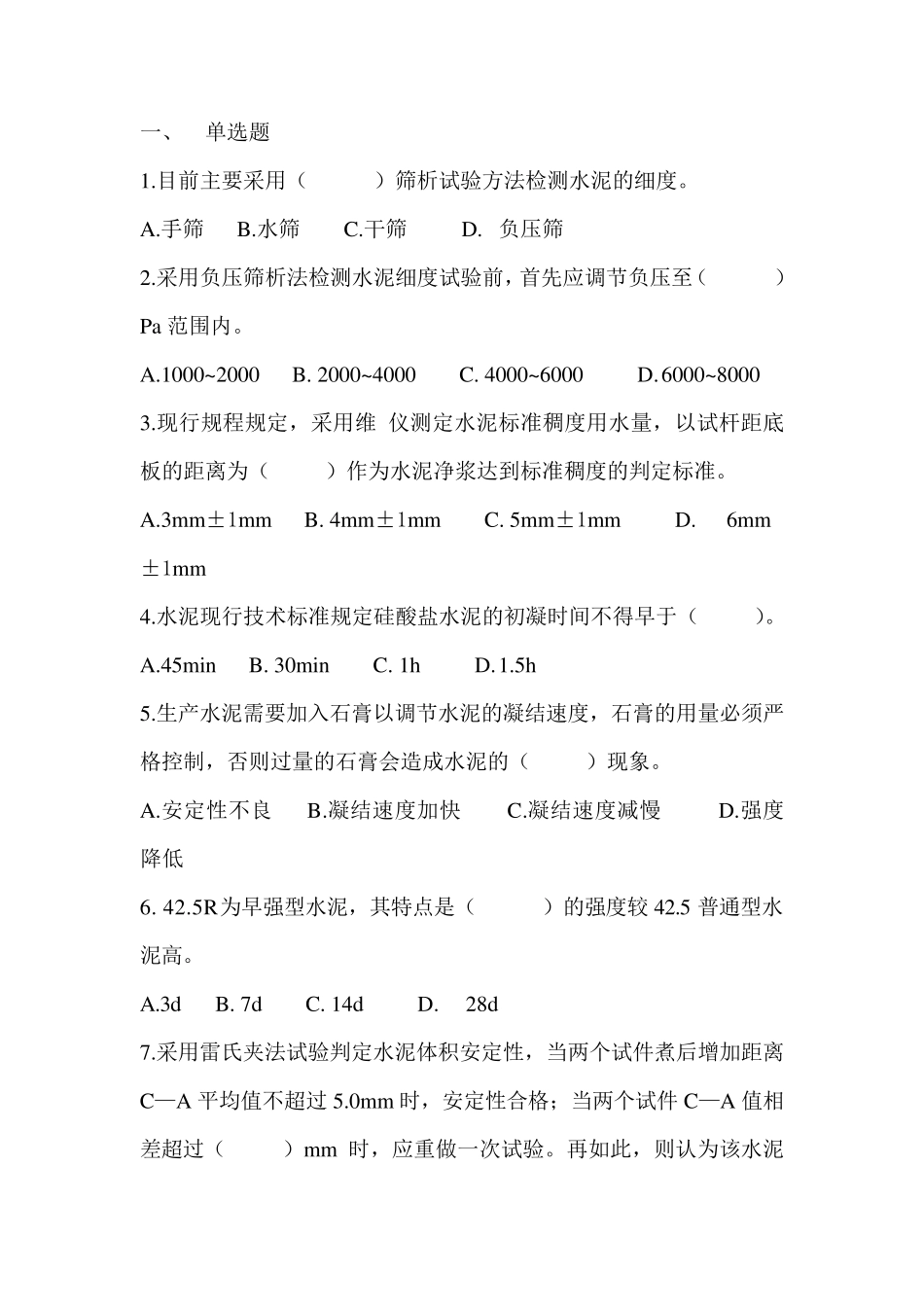

一、 单选题 1.目前主要采用（ ）筛析试验方法检测水泥的细度。 A.手筛 B.水筛 C.干筛 D. 负压筛 2.采用负压筛析法检测水泥细度试验前，首先应调节负压至（ ）Pa 范围内。 A.1000~2000 B. 2000~4000 C. 4000~6000 D. 6000~8000 3.现行规程规定，采用维 仪测定水泥标准稠度用水量，以试杆距底板的距离为（ ）作为水泥净浆达到标准稠度的判定标准。 A.3mm±1mm B. 4mm±1mm C. 5mm±1mm D. 6mm±1mm 4.水泥现行技术标准规定硅酸盐水泥的初凝时间不得早于（ ）。 A.45min B. 30min C. 1h D. 1.5h 5.生产水泥需要加入石膏以调节水泥的凝结速度，石膏的用量必须严格控制，否则过量的石膏会造成水泥的（ ）现象。 A.安定性不良 B.凝结速度加快 C.凝结速度减慢 D.强度降低 6. 42.5R为早强型水泥，其特点是（ ）的强度较 42.5 普通型水泥高。 A.3d B. 7d C. 14d D. 28d 7.采用雷氏夹法试验判定水泥体积安定性，当两个试件煮后增加距离C—A 平均值不超过 5.0mm 时，安定性合格；当两个试件 C—A 值相差超过（ ）mm 时，应重做一次试验。再如此，则认为该水泥 安定性不合格。 A.3.0 B. 3.5 C.4 .0 D. 4.5 8.以水泥检测报告为验收依据时，水泥封存样就密封保管的时间为（ ）个月。 A.一 B.二 C.三 D.四 9.采用标准维卡仪进行水泥标准稠度用水量试验，维卡仪滑动部分的总质量为（ ）。 A.200g±2g B. 200g±1g C. 300g±2g D.300g±1g 10.水泥标准稠度用水量试验，试验室温度为20℃±2℃，相对湿度不低于（ ），湿气养护箱的温度为20℃±1℃，相对温度不低于（ ）。 A.60%，90% B. 50%，90% C. 60%，95% D. 55%，95% 11.水泥胶砂强度检验方法（ISO）规定，制备水泥胶砂试样的比例为水泥：标准砂：水=（ ）。 A.1：3：0.5 B. 1：3：0.45 C. 1：2.5：0. 5 D. 1：2.5：0.45 12.生产水泥要将水泥熟料、部分混合材料（或不加入混合材料）和适量的石膏其同磨细，加入石膏主要是为了起到（ ）作用。 A.降低成本 B.提高细度 C.改善化学性质 D.缓凝 13.高湿度环境或水下环境的混凝土应优先选择（ ）。 A.硅酸盐水泥 B.普通水泥 C.矿渣水泥 D.粉煤灰水泥 14.C40 以上的混凝土应优先选择（ ）。 A.硅酸盐水泥 B.普通水泥 C.矿渣水泥 D.粉煤灰水泥 15.厚大体积混凝土不宜使用（ ）。 A.硅酸盐水泥 B.普通水泥 C.矿渣水泥 D.粉煤灰水泥...
