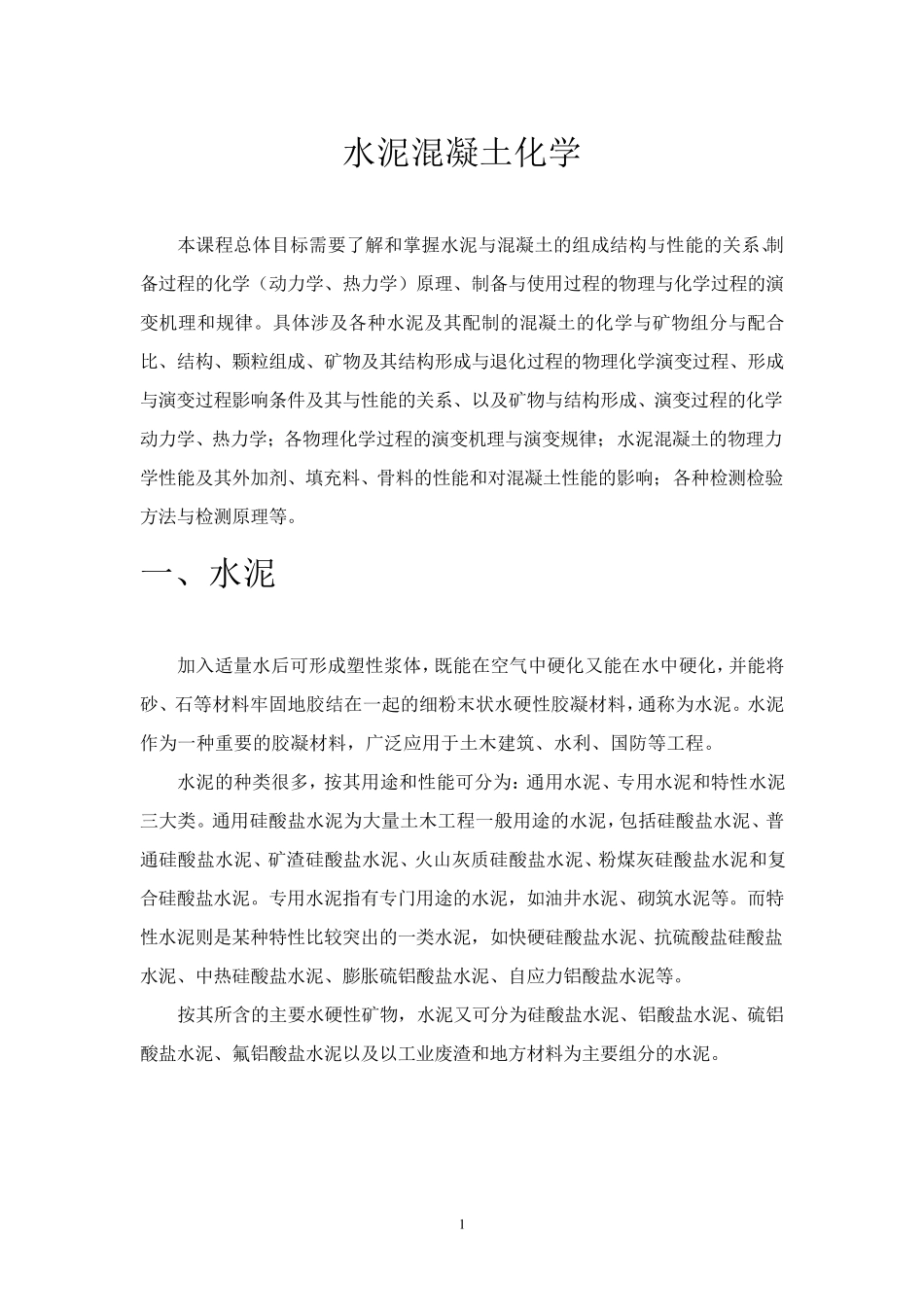

1 水泥混凝土化学 本课程总体目标需要了解和掌握水泥与混凝土的组成结构与性能的关系、制备过程的化学（动力学、热力学）原理、制备与使用过程的物理与化学过程的演变机理和规律。具体涉及各种水泥及其配制的混凝土的化学与矿物组分与配合比、结构、颗粒组成、矿物及其结构形成与退化过程的物理化学演变过程、形成与演变过程影响条件及其与性能的关系、以及矿物与结构形成、演变过程的化学动力学、热力学；各物理化学过程的演变机理与演变规律；水泥混凝土的物理力学性能及其外加剂、填充料、骨料的性能和对混凝土性能的影响；各种检测检验方法与检测原理等。 一、水泥 加入适量水后可形成塑性浆体，既能在空气中硬化又能在水中硬化，并能将砂、石等材料牢固地胶结在一起的细粉末状水硬性胶凝材料，通称为水泥。水泥作为一种重要的胶凝材料，广泛应用于土木建筑、水利、国防等工程。 水泥的种类很多，按其用途和性能可分为：通用水泥、专用水泥和特性水泥三大类。通用硅酸盐水泥为大量土木工程一般用途的水泥，包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。专用水泥指有专门用途的水泥，如油井水泥、砌筑水泥等。而特性水泥则是某种特性比较突出的一类水泥，如快硬硅酸盐水泥、抗硫酸盐硅酸盐水泥、中热硅酸盐水泥、膨胀硫铝酸盐水泥、自应力铝酸盐水泥等。 按其所含的主要水硬性矿物，水泥又可分为硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥、氟铝酸盐水泥以及以工业废渣和地方材料为主要组分的水泥。 2 1 . 硅酸盐水泥熟料的组成 由主要含 CaO、SiO2、Al2O3、Fe2O3 的原料，按适当比例磨成细粉烧至部分熔融所得以硅酸钙为主要矿物成分的水硬性胶凝物质称为硅酸盐水泥熟料，简称熟料。 1 .1 化学成分 硅酸盐水泥熟料主要由 CaO、SiO2、Al2O3 和 Fe2O3 四种氧化物组成，其含量总和通常都在 95%以上。现在生产的硅酸盐水泥熟料，各氧化物含量的波动范围：CaO 为 62%~ 67%；SiO2 为 20%~ 24%、Al2O3 为 4%~ 7%和 Fe2O3 为 2.5%~ 6.0%。在某些情况下，由于水泥品种、原料成分以及工艺过程的不同，其氧化物含量也可能不在上述范围。例如，白色硅酸盐水泥熟料中 Fe2O3 含量必须小于 0.5%，而 SiO2 含量可高于 24%，甚至可达 27%。除了上述四种主要氧化物外，通常还含有 MgO、SO3、K2O、Na2O、TiO2、P2O5 等。 1 .2 矿物组成 在硅酸盐水泥熟料...
