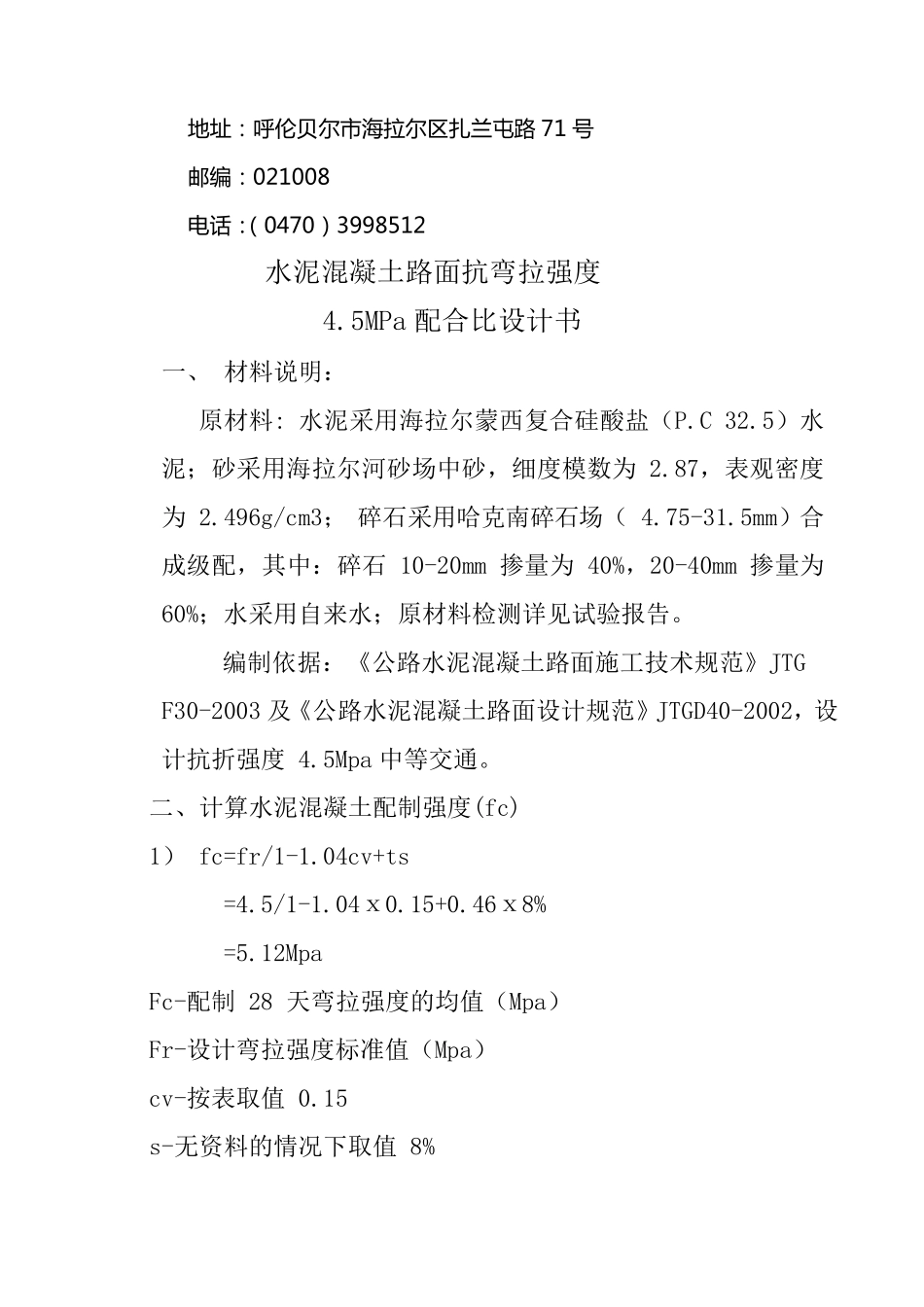

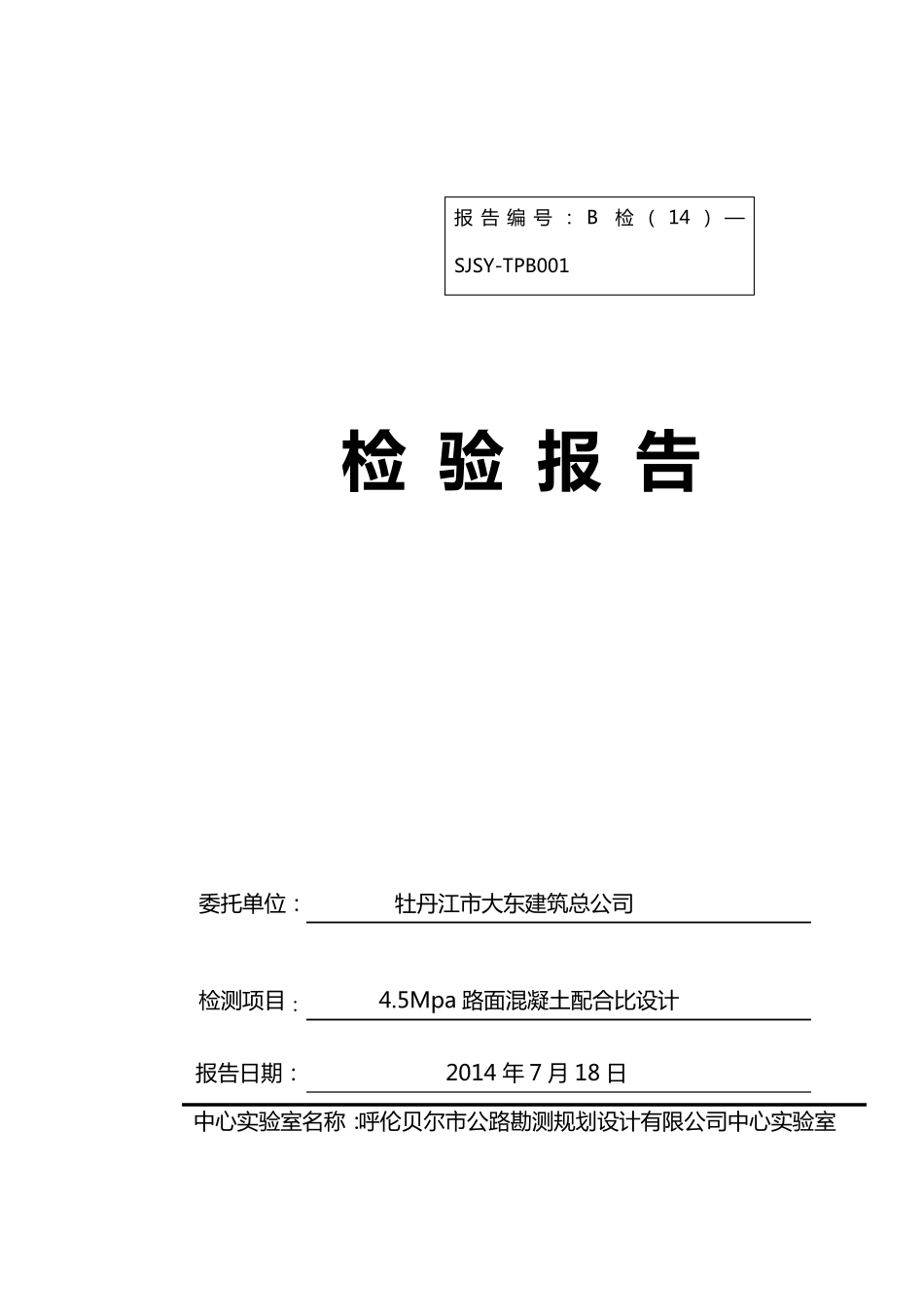

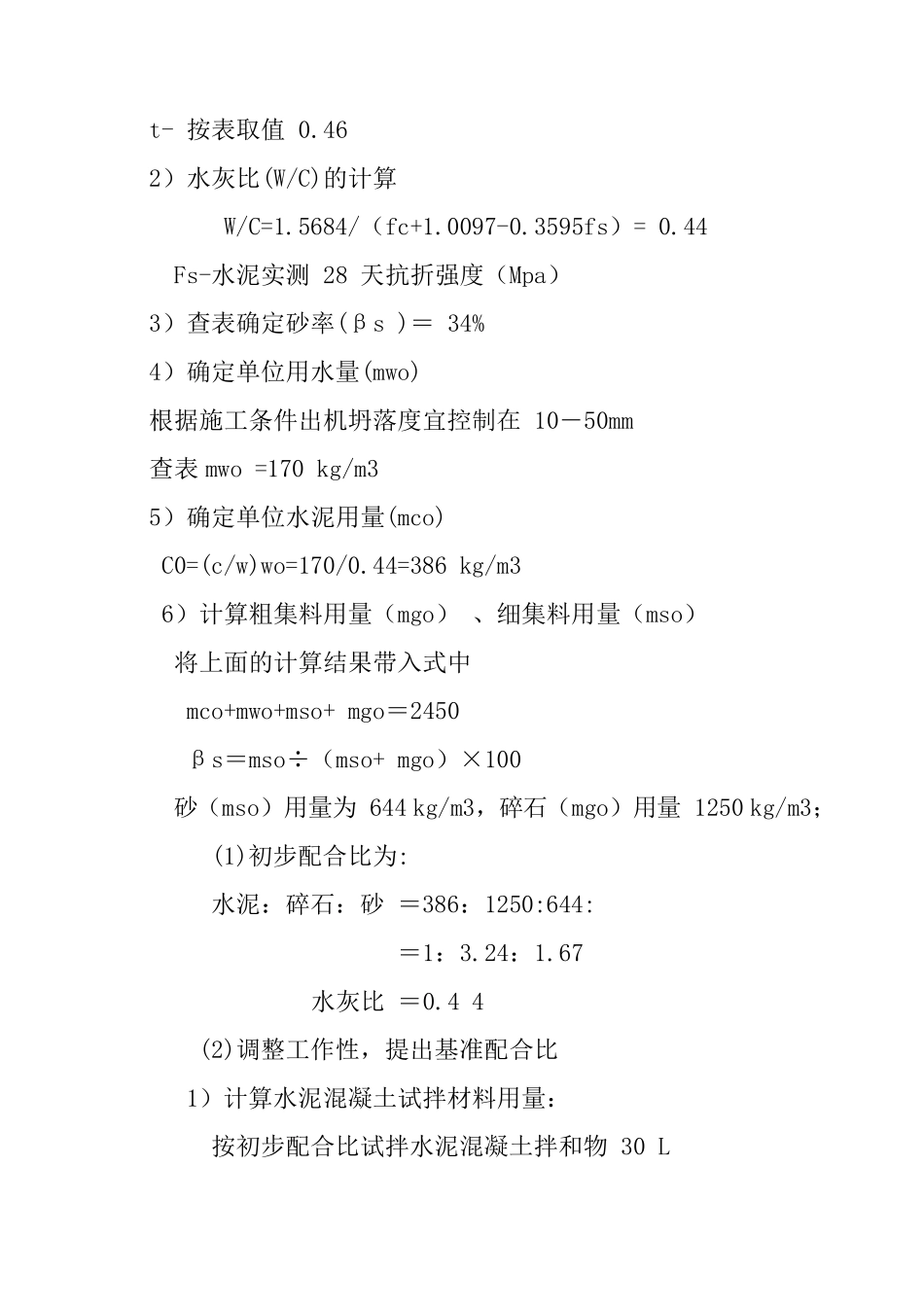

检 验 报 告 委 托 单 位 ： 牡 丹 江 市 大 东建 筑 总 公 司 检 测 项 目 ： 4.5Mpa 路 面 混 凝 土 配 合 比 设 计 报 告 日 期 ： 2014 年 7 月 18 日 中 心 实 验 室 名 称 ：呼 伦 贝 尔 市 公 路 勘 测 规 划 设 计 有 限 公 司 中 心 实 验 室 报告编号：B检（14 ）—SJSY-TPB001 地 址 ： 呼 伦贝尔市海拉尔区扎兰屯路 71 号 邮编： 021008 电话：（0470）3998512 水泥混凝土路面抗弯拉强度 4.5MPa 配合比设计书 一、 材料说明： 原材料: 水泥采用海拉尔蒙西复合硅酸盐（P.C 32.5）水泥；砂采用海拉尔河砂场中砂，细度模数为 2.87，表观密度为 2.496g/cm3； 碎石采用哈克南碎石场（ 4.75-31.5mm）合成级配，其中：碎石 10-20mm 掺量为 40%，20-40mm 掺量为 60%；水采用自来水；原材料检测详见试验报告。 编制依据：《公路水泥混凝土路面施工技术规范》JTG F30-2003 及《公路水泥混凝土路面设计规范》JTGD40-2002，设计抗折强度 4.5Mpa 中等交通。 二、计算水泥混凝土配制强度(fc) 1） fc=fr/1-1.04cv+ts =4.5/1-1.04ⅹ0.15+0.46ⅹ8% =5.12Mpa Fc-配制 28 天弯拉强度的均值（Mpa） Fr-设计弯拉强度标准值（Mpa） cv-按表取值 0.15 s-无资料的情况下取值 8% t- 按表取值 0.46 2）水灰比(W/C)的计算 W/C=1.5684/（fc+1.0097-0.3595fs）= 0.44 Fs-水泥实测 28 天抗折强度（Mpa） 3）查表确定砂率(βs )＝ 34% 4）确定单位用水量(mwo) 根据施工条件出机坍落度宜控制在 10―50mm 查表mwo =170 kg/m3 5）确定单位水泥用量(mco) C0=(c/w)wo=170/0.44=386 kg/m3 6）计算粗集料用量（mgo） 、细集料用量（mso） 将上面的计算结果带入式中 mco+mwo+mso+ mgo＝2450 βs＝mso÷（mso+ mgo）×100 砂（mso）用量为 644 kg/m3，碎石（mgo）用量 1250 kg/m3； (1)初步配合比为: 水泥：碎石：砂 ＝386：1250:644: ＝1：3.24：1.67 水灰比 ＝0.4 4 (2)调整工作性，提出基准配合比 1）计算水泥混凝土试拌材料用量： 按初步配合比试拌水泥混凝土拌和物 30 L 各种材料用量为： 水泥 ＝386ⅹ0.03= 11.58 kg 水＝170ⅹ0.03=5.1kg 砂 ＝644ⅹ0.03= 19.32 kg 碎石＝1250ⅹ0.03= 37.50 kg 2）调整工作性 按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度...
