水泥生产线方案简介

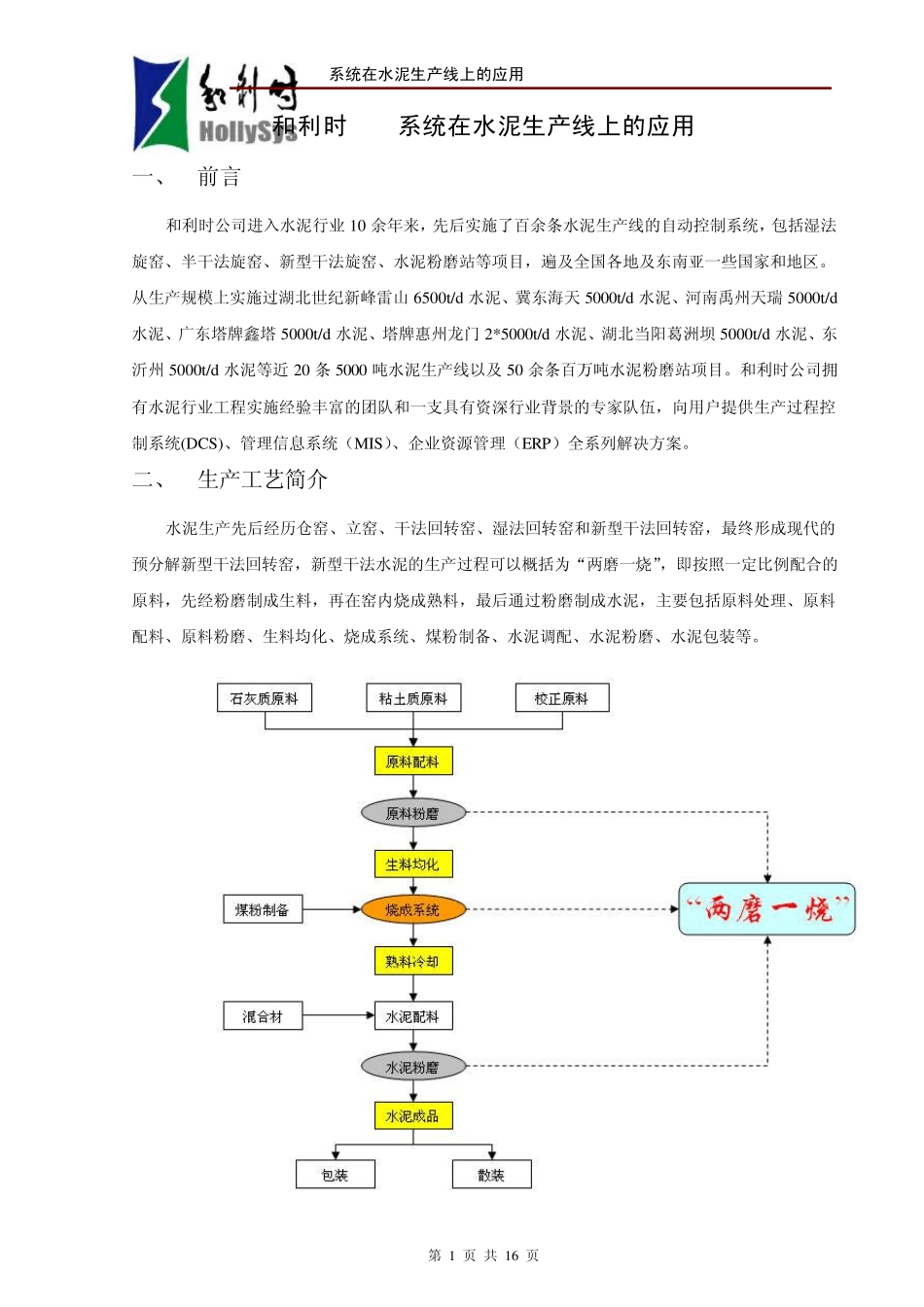

水泥生产线方案简介_第1页
1/16

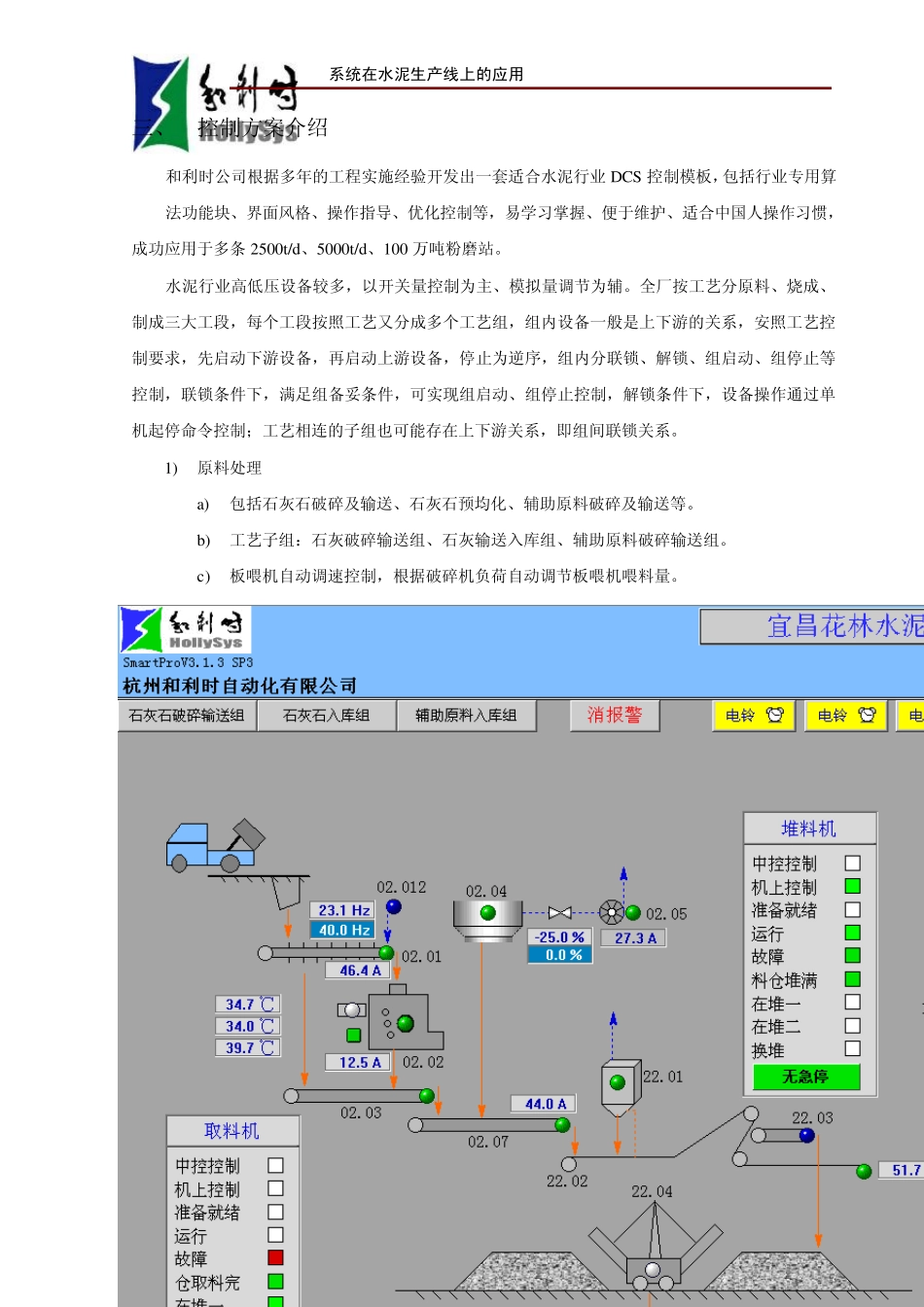

水泥生产线方案简介_第2页
2/16

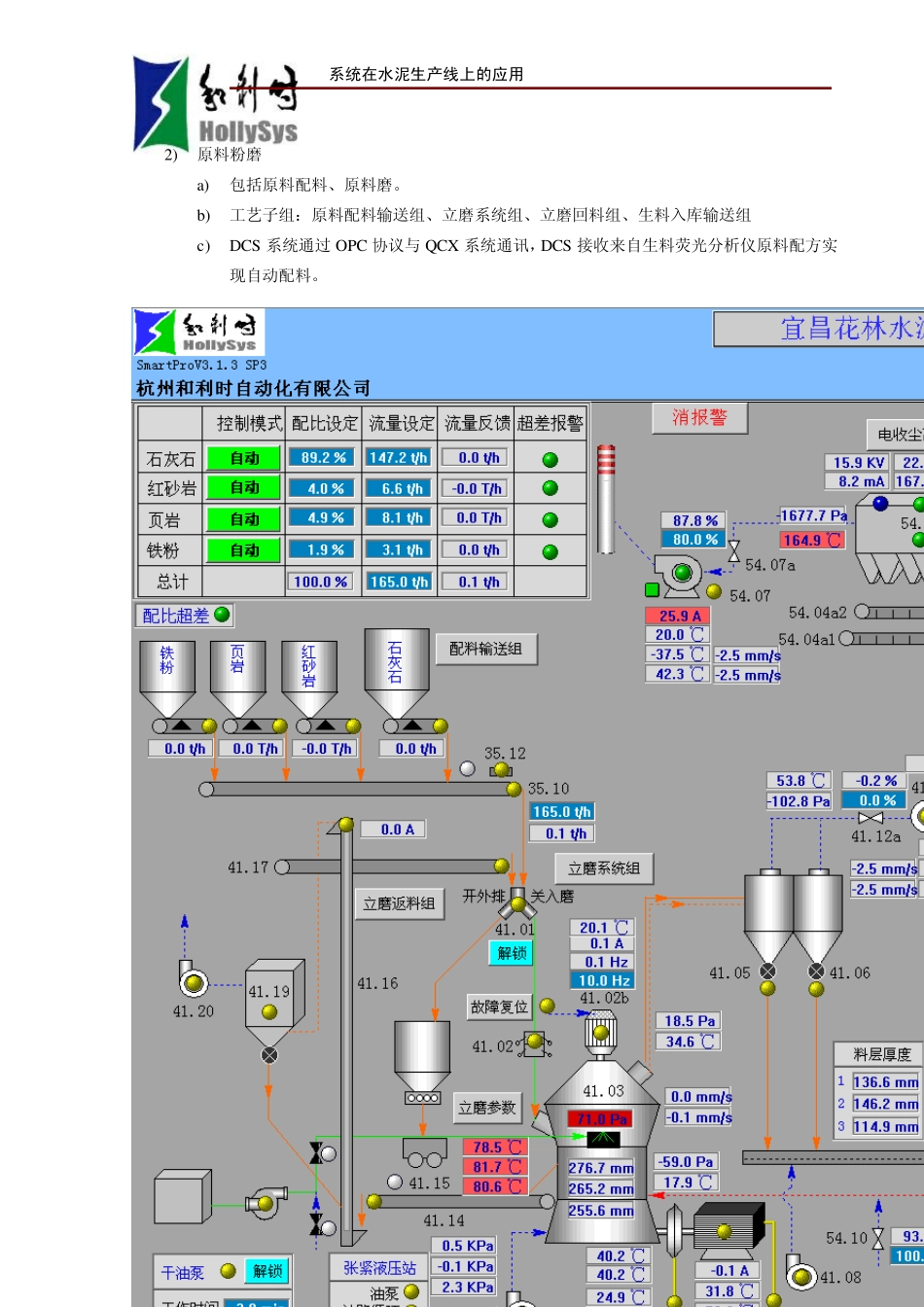

水泥生产线方案简介_第3页
3/16
和利时DCS系统在水泥生产线上的应用 第 1 页 共 16 页 和利时DCS系统在水泥生产线上的应用 一、 前言 和利时公司进入水泥行业 10 余年来,先后实施了百余条水泥生产线的自动控制系统,包括湿法旋窑、半干法旋窑、新型干法旋窑、水泥粉磨站等项目,遍及全国各地及东南亚一些国家和地区。从生产规模上实施过湖北世纪新峰雷山 6500t/d 水泥、冀东海天 5000t/d 水泥、河南禹州天瑞 5000t/d水泥、广东塔牌鑫塔 5000t/d 水泥、塔牌惠州龙门 2*5000t/d 水泥、湖北当阳葛洲坝 5000t/d 水泥、东沂州 5000t/d 水泥等近 20 条 5000 吨水泥生产线以及 50 余条百万吨水泥粉磨站项目。和利时公司拥有水泥行业工程实施经验丰富的团队和一支具有资深行业背景的专家队伍,向用户提供生产过程控制系统(DCS)、管理信息系统(MIS)、企业资源管理(ERP)全系列解决方案。 二、 生产工艺简介 水泥生产先后经历仓窑、立窑、干法回转窑、湿法回转窑和新型干法回转窑,最终形成现代的预分解新型干法回转窑,新型干法水泥的生产过程可以概括为“两磨一烧”,即按照一定比例配合的原料,先经粉磨制成生料,再在窑内烧成熟料,最后通过粉磨制成水泥,主要包括原料处理、原料配料、原料粉磨、生料均化、烧成系统、煤粉制备、水泥调配、水泥粉磨、水泥包装等。 和利时DCS系统在水泥生产线上的应用 第 2 页 共 16 页 三、 控制方案介绍 和利时公司根据多年的工程实施经验开发出一套适合水泥行业 DCS 控制模板,包括行业专用算 法功能块、界面风格、操作指导、优化控制等,易学习掌握、便于维护、适合中国人操作习惯,成功应用于多条 2500t/d、5000t/d、100 万吨粉磨站。 水泥行业高低压设备较多,以开关量控制为主、模拟量调节为辅。全厂按工艺分原料、烧成、制成三大工段,每个工段按照工艺又分成多个工艺组,组内设备一般是上下游的关系,安照工艺控制要求,先启动下游设备,再启动上游设备,停止为逆序,组内分联锁、解锁、组启动、组停止等控制,联锁条件下,满足组备妥条件,可实现组启动、组停止控制,解锁条件下,设备操作通过单机起停命令控制;工艺相连的子组也可能存在上下游关系,即组间联锁关系。 1) 原料处理 a) 包括石灰石破碎及输送、石灰石预均化、辅助原料破碎及输送等。 b) 工艺子组:石灰破碎输送组、石灰输送入库组、辅助原料破碎输送组。 c) 板喂机自动调速控制,根据破碎机负荷自动调节板喂机喂...
